Pompe submersible pour puits profonds en acier inoxydable 250QJH140-150/6-90kW
Débit de 140 m³/h, hauteur manométrique de 150 m et alimentation triphasée 415V 50Hz pour systèmes d'eau d'ingénierie

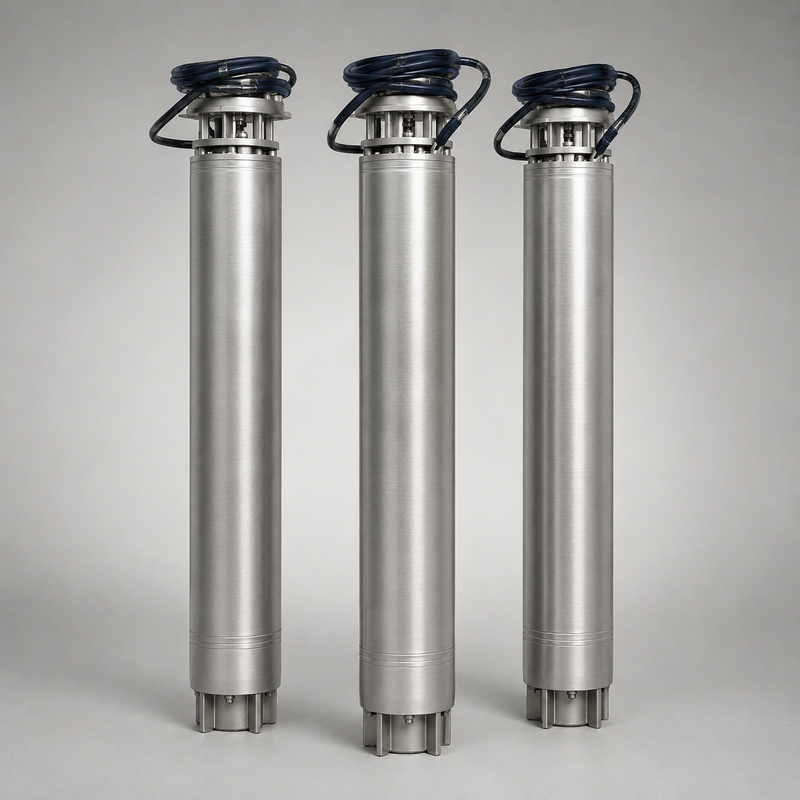

La 250QJH140-150/6-90kW est une pompe submersible pour puits profonds en acier inoxydable à six étages, conçue pour un débit de 140 m³/h et une hauteur manométrique de 150 m. Elle est associée à un moteur de 90 kW fonctionnant sur une alimentation triphasée 415V 50Hz. La pompe est destinée aux applications à haut débit et haute pression telles que l'extraction de puits profonds, l'approvisionnement en eau industrielle, l'irrigation agricole, le drainage de mines, le remplissage de réservoirs et le transfert d'eau sur de longues distances.
La pompe et le moteur submersible forment une unité sous-marine intégrée qui ne nécessite aucun amorçage en surface. Cette configuration réduit l'espace requis en surface et le bruit de fonctionnement. La construction en acier inoxydable peut améliorer la résistance à la corrosion dans des conditions d'eau compatibles. La qualité et la configuration finales doivent être sélectionnées en fonction de l'analyse de l'eau, des dimensions du forage, de la profondeur d'installation et de la résistance du système.
Pourquoi le fonctionnement réel doit être recalculé
Une hauteur manométrique nominale de 150 m n'est pas la même que la profondeur totale du puits, et la pompe ne délivrera pas nécessairement 140 m³/h dans toutes les conditions de site. La hauteur manométrique dynamique totale comprend normalement la levée verticale à partir du niveau dynamique de l'eau, la pression de sortie requise, les pertes par frottement dans les tuyaux et les pertes à travers les vannes et les raccords. La courbe du système calculée doit être comparée à la courbe de la pompe pour vérifier le débit réel, la demande d'énergie et la stabilité de fonctionnement.
Questions fréquemment posées
Que signifie 250QJH140-150/6-90kW ?
Selon les conventions de nommage courantes des pompes de puits, 140 indique le débit nominal de 140 m³/h, 150 indique la hauteur manométrique nominale de 150 m, "/6" indique six étages, et 90 kW est la puissance associée. La signification exacte de "250" peut varier selon le fabricant, il faut donc vérifier le diamètre de la pompe et la taille minimale du forage par rapport au dessin dimensionnel approuvé.
La pompe peut-elle être installée directement dans un forage de 250 mm ?
Cela ne peut pas être confirmé à partir du modèle seul. Un dégagement est nécessaire pour le câble, les raccords, le tuyau de remontée et l'installation, et la rectitude du forage doit également être prise en compte. Fournissez le diamètre intérieur mesuré et obtenez une confirmation dimensionnelle écrite avant l'achat.
La qualité de l'acier inoxydable est-elle 304 ou 316 ?
Les informations disponibles confirment l'acier inoxydable mais ne spécifient pas la qualité. La qualité 304 peut être évaluée pour l'eau propre générale, tandis que des niveaux de chlorures plus élevés ou une corrosivité plus forte peuvent nécessiter du 316, du 316L ou une autre solution. La sélection finale doit être basée sur l'analyse de l'eau et la confirmation du fournisseur.
Cette pompe peut-elle traiter de l'eau de mer ou des liquides très corrosifs ?
La construction en acier inoxydable seule ne confirme pas l'aptitude à l'eau de mer ou aux liquides agressifs. Ces applications nécessitent un examen spécifique des qualités de métal, des joints, du câble, de la construction du moteur, de la corrosion par crevasse et de la corrosion galvanique, suivi d'une approbation écrite du fournisseur.
Le moteur de 90 kW peut-il utiliser un démarrage direct en ligne ?
La décision dépend de la capacité du réseau, de la chute de tension autorisée, des codes locaux et des exigences du moteur. Un démarreur progressif, un démarreur à tension réduite ou un variateur de fréquence compatible peuvent être évalués, mais un ingénieur électricien doit confirmer la méthode de démarrage, les réglages de protection et la configuration de sortie.
Quelles informations sont nécessaires pour un devis ?
Veuillez fournir le débit cible, la hauteur manométrique totale, le diamètre du forage, la profondeur du puits, les niveaux statique et dynamique de l'eau, l'analyse de l'eau, la profondeur de réglage de la pompe, les données de la conduite et les conditions d'alimentation triphasée 415V 50Hz. Des informations complètes permettent une sélection et un devis plus précis.
