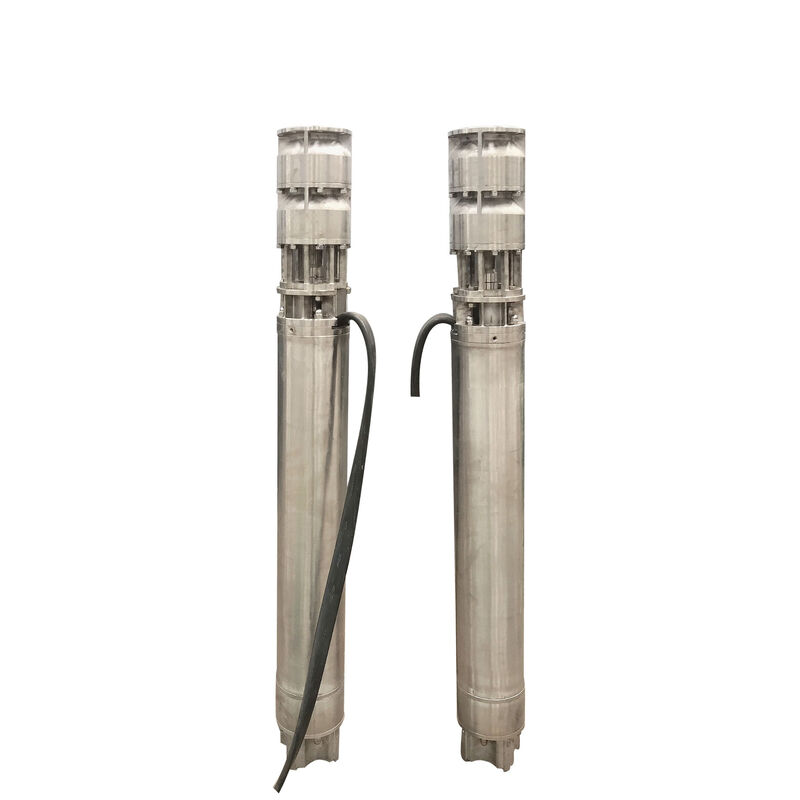

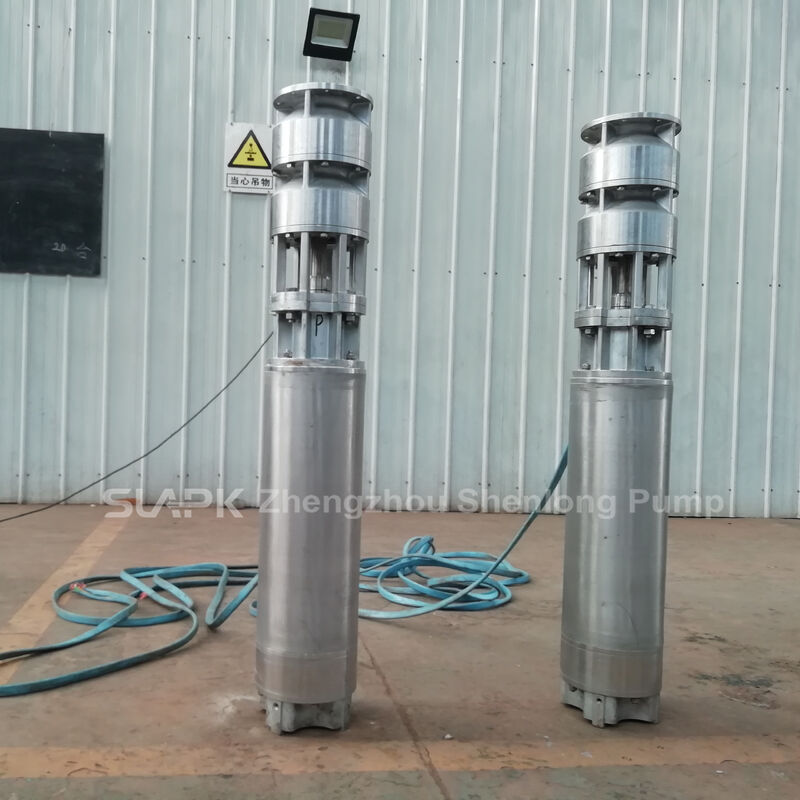

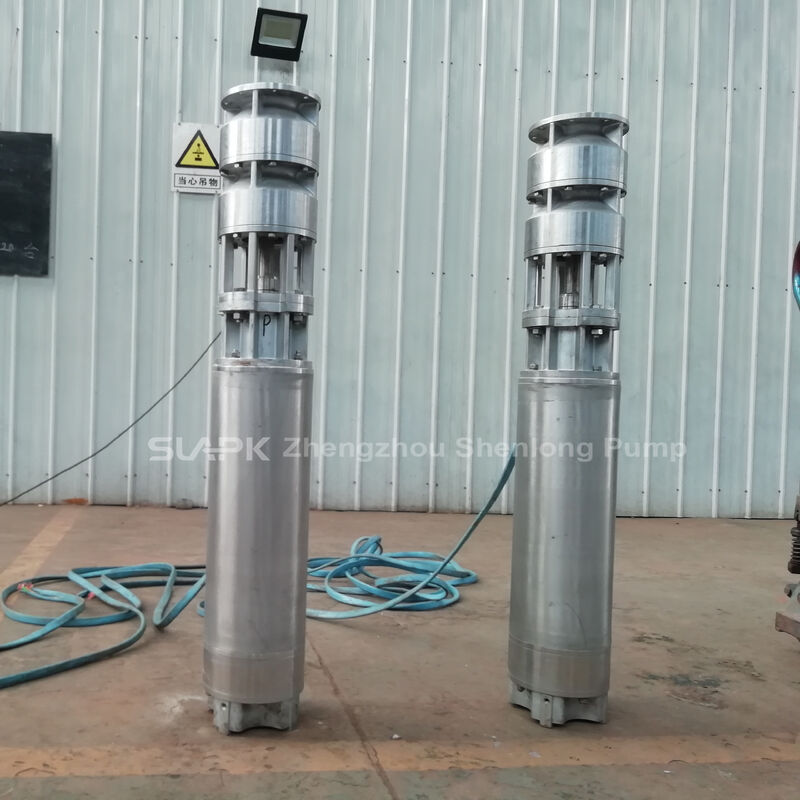

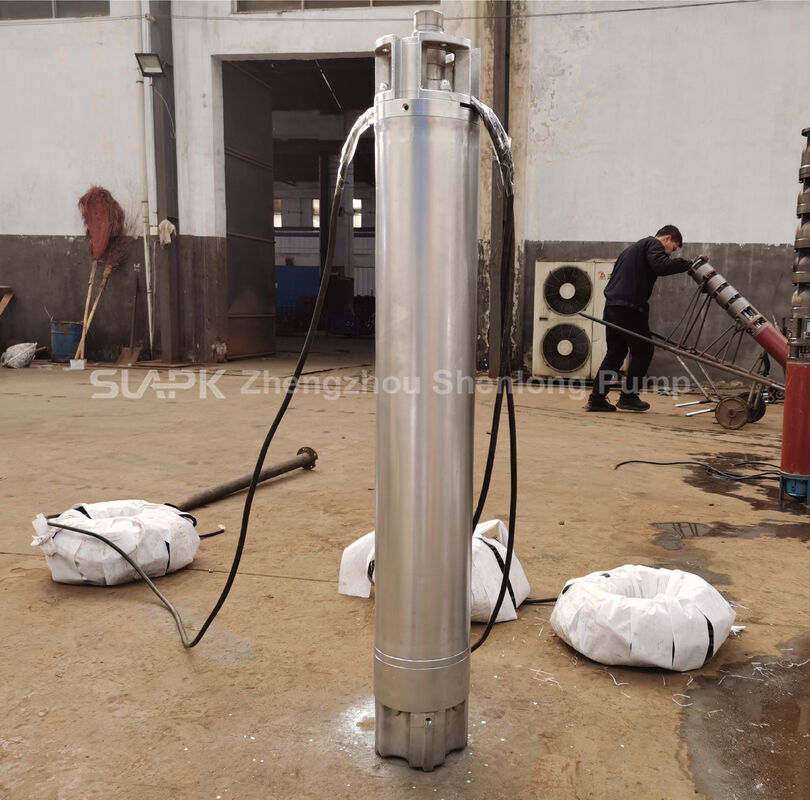

Pompe submersible pour puits profonds en acier inoxydable série QJH 304 avec une hauteur de 150 m et un débit de 70–230 m³/h

La série QJH est une gamme de pompes submersibles verticales multicellulaires pour puits profonds destinées aux projets d'approvisionnement en eau et de drainage à haut débit et haute pression. Six modèles couvrent des débits nominaux de 70 à 230 m³/h. Chaque modèle a une hauteur manométrique nominale de 150 m, tandis que la puissance du moteur correspondant varie de 45 à 160 kW. Tous les modèles utilisent une alimentation triphasée 380V 50Hz.

Les ensembles de pompes utilisent de l'acier inoxydable 304 et sont destinés à l'eau claire et à l'eau légèrement corrosive compatible avec ce matériau. La pompe et le moteur submersible fonctionnent sous l'eau sans amorçage en surface, contribuant à réduire l'espace au-dessus du sol et le bruit de fonctionnement. Les applications typiques comprennent l'extraction de puits profonds, l'approvisionnement industriel, l'irrigation agricole, le drainage de mines, le remplissage de réservoirs et le transfert d'eau longue distance.

Les débits nominaux de 70 à 230 m³/h prennent en charge différents volumes d'extraction, les demandes des installations et les capacités des pipelines. Une hauteur manométrique nominale commune de 150 m simplifie la comparaison des modèles dans les projets ayant des exigences de pression similaires.

L'acier inoxydable de grade 304 offre une bonne résistance générale à la corrosion et une bonne résistance mécanique dans l'eau compatible. L'adéquation doit être vérifiée par rapport à la température, au pH, à la concentration en chlorures, aux substances dissoutes et à d'autres constituants corrosifs.

Plusieurs étages de roue augmentent progressivement la pression du liquide, permettant un levage en profondeur, un transfert longue distance et des systèmes nécessitant une pression de sortie substantielle. Le point de fonctionnement final doit être vérifié par rapport à la courbe de la pompe et à la courbe du système.

Les six modèles utilisent une alimentation triphasée 380V 50Hz. Le panneau de commande, la taille du câble, la méthode de démarrage et les réglages de protection doivent correspondre à la puissance du moteur de 45 à 160 kW et à la capacité du réseau électrique du site.

La pompe et le moteur fonctionnent sous le niveau de l'eau, éliminant l'amorçage en surface et simplifiant la disposition en surface. La submersion spécifiée et le débit de refroidissement autour du moteur doivent toujours être maintenus.

• Extraction d'eau souterraine de puits profonds et transfert d'eau brute
• Approvisionnement en eau municipale, industrielle et d'usine
• Irrigation agricole et systèmes d'arrosage
• Drainage de mines et assèchement de chantiers
• Remplissage de réservoirs, de cuves de stockage et de réservoirs surélevés
• Transfert d'eau longue distance et surpression de réseau
• Eau de circulation industrielle compatible avec l'acier inoxydable 304

Convient pour l'extraction de puits profonds de capacité moyenne, l'irrigation et les besoins en eau d'appoint industriels nécessitant environ 70 m³/h. Sa puissance correspondante plus faible peut convenir aux projets à demande stable et modérée.

Débit nominal de 90 m³/h pour les stations d'eau moyennes, les systèmes d'irrigation et l'approvisionnement en eau des usines. Vérifiez que le rendement durable du puits n'est pas inférieur au débit de pompage prévu.

Conçu pour des débits proches de 115 m³/h à 150 m de hauteur manométrique, y compris l'approvisionnement industriel, le transfert d'eau brute et les projets de conservation de l'eau. Il peut être utilisé comme pompe principale ou comme unité en arrangement parallèle après examen technique.

Débit nominal de 140 m³/h avec un moteur de 90 kW pour le levage de puits profonds à haute capacité, les systèmes d'eau de mines et les longs pipelines. La conception électrique doit vérifier spécifiquement le courant de démarrage, la chute de tension et la protection du moteur.

Destiné à l'approvisionnement centralisé, aux projets d'eau agricole et aux grandes applications industrielles nécessitant environ 170 m³/h. Confirmez le diamètre de la pompe, le dégagement du trou de forage, l'espace pour le câble et les conditions de levage avant de commander.

Le modèle à plus haut débit de ce groupe est destiné aux systèmes d'extraction et de transfert majeurs d'environ 230 m³/h. Son moteur de 160 kW nécessite un examen complet de la capacité du transformateur, de la méthode de démarrage, de la taille du câble et de la protection.

Le moteur submersible entraîne l'arbre et les roues multicellulaires. L'eau entre par l'admission et gagne en pression en passant par des étages successifs de roue et de diffuseur. Elle s'écoule ensuite par la sortie, le tuyau de remontée et le réseau de surface. Comme l'ensemble fonctionne sous l'eau et que le liquide environnant contribue au refroidissement du moteur, la vitesse du puits, la submersion minimale et la fréquence de démarrage doivent être conformes aux exigences du fabricant.

Une hauteur manométrique nominale de 150 m n'est pas la même chose que la profondeur totale du puits. La hauteur manométrique totale comprend normalement :

• La levée verticale du niveau d'eau dynamique au point de décharge
• La pression résiduelle requise à la sortie ou dans le système en aval
• Les pertes par frottement dans le tuyau de remontée et le pipeline de surface
• Les pertes locales dues aux coudes, vannes, clapets anti-retour et raccords

La courbe du système calculée doit être comparée à la courbe de la pompe pour vérifier le point de fonctionnement réel. Sélectionner uniquement en fonction de la profondeur du puits ou de la puissance du moteur peut entraîner un débit insuffisant, une consommation d'énergie excessive, une surcharge ou un fonctionnement instable.

L'acier inoxydable de grade 304 convient à de nombreuses applications d'eau claire et d'eau légèrement corrosive, mais il n'est pas universel. L'eau à haute teneur en chlorures, l'eau de mer, les acides ou alcalis forts, les liquides à haute température et les solides très abrasifs peuvent nécessiter de l'acier inoxydable 316, 316L, de l'acier inoxydable duplex ou un autre matériau spécialisé. Fournissez une analyse complète de l'eau et obtenez une confirmation écrite du matériau avant la sélection.

• Débit requis et hauteur manométrique totale
• Diamètre intérieur mesuré du trou de forage, profondeur du puits, niveau statique et niveau dynamique
• Rendement durable du puits et variation saisonnière
• Profondeur de réglage prévue de la pompe
• Altitude de décharge, longueur du tuyau, diamètre du tuyau et arrangement des vannes
• Température, pH, niveau de chlorures, teneur en sable et analyse complète de l'eau
• Capacité du réseau triphasé 380V 50Hz et courant de démarrage autorisé
• Fonctionnement continu ou intermittent, heures de fonctionnement quotidiennes et fréquence de démarrage
• Exigences pour le panneau de commande, le câble, le tuyau de remontée, les capteurs, les pièces de rechange et les certifications

• Confirmez le diamètre intérieur du trou de forage, sa rectitude, le diamètre maximal de l'ensemble de la pompe et le dégagement du câble avant l'installation.
• Développez et rincez soigneusement les nouveaux puits pour réduire le sable abrasif et les débris entrant dans la pompe.
• Utilisez des tuyaux de remontée, des équipements de levage et des raccords de câble étanches correctement dimensionnés. Ne soulevez ou ne suspendez jamais la pompe par son câble d'alimentation.
• Maintenez le niveau d'eau de fonctionnement au-dessus de la submersion minimale spécifiée et assurez un débit de refroidissement efficace autour du moteur.
• Sélectionnez un démarrage direct en ligne, un démarrage progressif, une réduction de tension ou un démarrage à fréquence variable compatible en fonction de la puissance du moteur et des conditions du réseau.
• Fournissez une protection contre les courts-circuits, les surcharges, les pertes de phase, les sous-tensions, les surtensions, le fonctionnement à sec et les fuites, selon les besoins.
• Enregistrez la tension, le courant, la pression, le débit, les vibrations et la teneur en sable de l'eau pompée après le démarrage initial.
• Le personnel qualifié doit effectuer l'installation, le câblage, la mise en service et la maintenance conformément au manuel et aux réglementations locales.

Oui. Sur la base des données du modèle fournies, les six modèles ont une hauteur manométrique nominale de 150 m, tandis que le débit nominal et la puissance correspondante diffèrent. Le débit et la hauteur manométrique réels dépendent toujours de la courbe de la pompe et de la résistance du système.

Cela ne doit pas être supposé à partir du modèle seul. Les définitions des modèles et les diamètres réels des pompes peuvent varier, et de l'espace est également nécessaire pour le câble, les raccords et le dégagement d'installation. Fournissez le diamètre mesuré du trou de forage et confirmez le dessin dimensionnel approuvé.

L'acier inoxydable de grade 304 ne doit généralement pas être utilisé pour l'eau de mer sans un examen technique dédié. Les chlorures peuvent provoquer une corrosion par piqûres et par crevasses. Envisagez de l'acier inoxydable 316L, de l'acier inoxydable duplex ou un autre matériau résistant à l'eau de mer, et examinez la construction des joints, du câble et du moteur.

Un VFD ne peut être évalué qu'après avoir confirmé que le moteur est adapté. La fréquence minimale, l'accélération et la décélération, la vitesse de refroidissement, le filtrage de sortie et la protection du moteur doivent être correctement réglés. La capacité du variateur et la longueur du câble doivent également être prises en compte.

Sélectionnez à partir du point de fonctionnement requis et de la courbe de pompe approuvée plutôt que d'utiliser le débit maximal comme point de fonctionnement continu. Le fonctionnement sélectionné doit rester dans la plage autorisée tout en tenant compte de l'efficacité, de la marge de puissance et du rendement durable du puits.

Fournissez le débit cible, la hauteur manométrique totale, les données du trou de forage, l'analyse de l'eau, les détails du pipeline, les conditions d'alimentation électrique et les exigences d'installation. Le fournisseur pourra alors vérifier le modèle, le matériau, le moteur, les commandes et les accessoires avant d'émettre une proposition technique et un devis.
