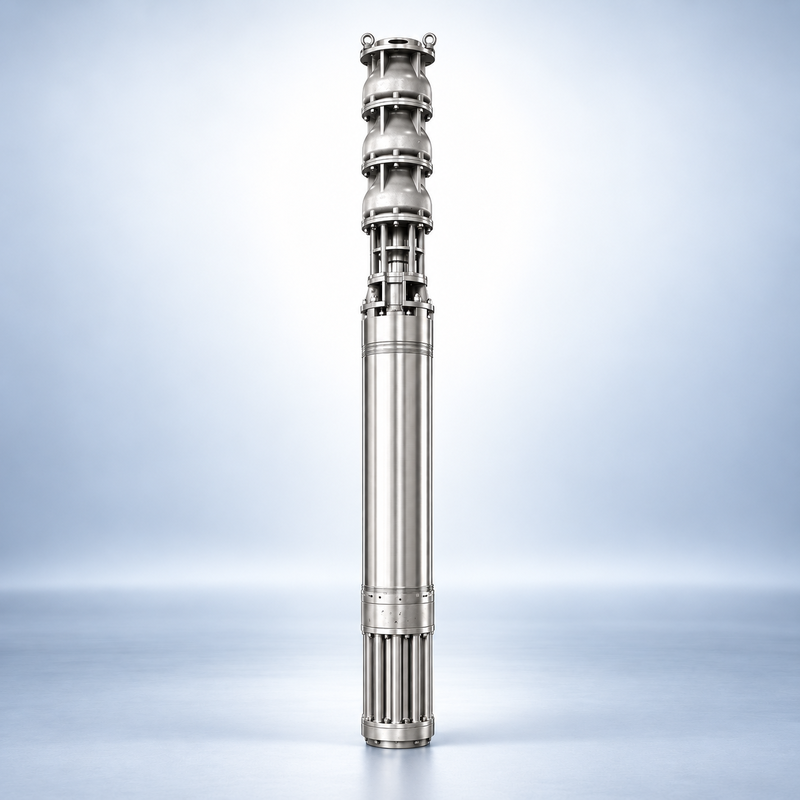

250QJH167-40-30kW Pompes submersibles en acier inoxydable
La pompe à puits profonds en acier inoxydable 250QJH167-40-30kW est une pompe à puits immersible verticale conçue pour l'extraction des eaux souterraines, l'irrigation agricole,Applications d'approvisionnement en eau industriel et autres applications de transfert d'eau à débit élevéLa pompe et le moteur submersible sont directement couplés et fonctionnent entièrement submergés, nécessitant un espace de surface limité et évitant les restrictions de levage par aspiration.
Avec un débit nominal d'environ 167 m3/h, une tête nominale d'environ 40 m et un moteur de 30 kW, ce modèle est adapté aux projets nécessitant une alimentation en eau fiable et continue à haut volume.Les composants humides en acier inoxydable sont disponibles en 304, 316 ou 316L en fonction de l'analyse de l'eau et des conditions de fonctionnement.
Principales spécifications techniques
| Nom de l'article |
Spécification |
| Nom du produit |
Pompes submersibles à puits profonds en acier inoxydable |
| Modèle |
Pour les appareils à combustion |
| Débit nominal |
Approximativement 167 m3/h |
| Titre nominal |
Environ 40m. |
| Puissance du moteur |
30 kW |
| Construction de pompes |
Type de submersible à plusieurs étages verticaux |
| Diamètre recommandé du puits |
d'une largeur n'excédant pas 250 mm |
| Énergie standard |
à hauteur d'environ 50 Hz |
| Matériaux facultatifs |
304, 316 ou 316L en acier inoxydable |
| Liquide recommandé |
Eau propre, eaux souterraines et liquides compatibles |
| Installation |
Installation sous-marine verticale |
Les spécifications peuvent varier d'un fabricant à l'autre, le nombre d'étapes, le diamètre global, la taille de la sortie, la longueur du câble, la construction du moteur et les dimensions d'installation doivent être confirmés avant la commande.
Désignation du modèle
Pour les appareils à combustion
- 250:Classe de diamètre nominal du puits
- - Je ne sais pas.Série de pompes submersibles à puits profonds en acier inoxydable
- 167:Débit nominal de conception d'environ 167 m3/h
- 40:Tête de conception nominale d'environ 40 m
- 30 kW:Puissance nominale du moteur
Principales caractéristiques du produit
- Distribution de l'eau à débit élevé:Capacité nominale d'environ 167 m3/h pour l'irrigation, la prise d'eau brute, le transfert d'eau industrielle et le remplissage des réservoirs
- Construction résistante à la corrosion:Composants humides disponibles en acier inoxydable 304, 316 ou 316L basés sur la concentration en chlorure, le pH et la température
- Conception d'un submersible directement couplé:Une pompe et un moteur intégrés simplifient l'installation et réduisent les besoins en espace
- Système hydraulique à plusieurs étages:Des rouleaux multiples permettent une augmentation progressive de la pression pour une tête de 40 m à débit élevé
- Fonctionnement stable:L'assemblage à rotation équilibrée réduit les vibrations pour des performances fiables à long terme
- Options à configurer:Les options disponibles comprennent le grade d'acier inoxydable, la tension, la fréquence, la longueur du câble, la bride de décharge et les systèmes de commande
Applications typiques
- Extraction des eaux souterraines provenant de puits profonds et de forages
- Irrigation agricole et approvisionnement en eau des exploitations agricoles
- Projets d'approvisionnement en eau municipaux et ruraux
- Réservoir industriel d'eau
- Remplissage de l'eau de refroidissement et du système de circulation
- Intégration d'eau brute provenant de réservoirs, rivières et bassins de stockage
- Systèmes d'admission d'eau et d'installations de traitement
- Aménagement paysager et irrigation par aspersion
- Construction, exploitation minière et transfert d'eau dans les infrastructures
Non destiné aux liquides contenant du sable en excès, des fibres longues ou de grandes particules solides.fournir une analyse complète du liquide pour l'évaluation des matériaux.
Informations requises pour le choix de la pompe
- Débit requis et tête dynamique totale
- Diamètre intérieur du boîtier du puits et profondeur totale du puits
- Niveau d'eau statique et niveau d'eau de pompage
- Longueur, diamètre et nombre de raccords du conduit de livraison
- Contenu en sable, taux de chlorure, pH et température de l'eau
- Voltage et fréquence disponibles
- Profondeur d'installation prévue
- Norme de sortie ou de bride requise
- Nécessité d'un panneau de commande, d'un VFD ou d'une protection contre le démarrage à sec
La tête requise doit inclure la portance verticale, les pertes de frottement des conduites, la résistance locale et la pression requise au point de décharge final.La profondeur du puits ne suffit pas à sélectionner la bonne pompe.
Recommandations d'installation et de fonctionnement
- Inspecter la pompe, le moteur, le câble et les fixations avant leur installation
- Vérifiez que le diamètre du puits offre une clearance suffisante pour l'installation et le refroidissement du moteur
- Garder l'entrée de la pompe sous le niveau d'eau dynamique avec une immersion adéquate
- Maintenir un espace suffisant entre le moteur et le fond du puits
- Utilisez un équipement de levage, des tuyaux de levage et des câbles de sécurité correctement classés
- Ne jamais soulever ou suspendre la pompe par câble électrique
- Vérifiez la résistance d'isolation, la tension d'alimentation, la séquence de phases et les réglages de protection avant le démarrage
- Ne pas utiliser la pompe à sec
- Éviter un fonctionnement prolongé avec une vanne de décharge fermée
- Protéger le moteur contre la surcharge, la perte de phase et la tension anormale
- Surveiller l'état du courant, du débit, de la pression, des vibrations et de l'isolation pendant le fonctionnement
Accessoires facultatifs
- Pièces en acier inoxydable ou en acier carbone
- câble électrique submersible
- Valve de freinage et vanne d'isolation
- autres appareils pour la fabrication de lampes de poche
- Panneau de commande à démarrage en douceur
- Panneau de commande de l'entraînement à fréquence variable
- Protection contre les fuites, les surcharges, les pertes de phase et les fuites
- Capteurs de niveau et système de surveillance à distance
Pourquoi choisir la pompe 250QJH167-40-30kW?
Ce modèle combine un débit élevé, une tête modérée et une résistance à la corrosion de l'acier inoxydable.installation compacte et fonctionnement sous-marin fiable.
Comparé aux pompes de puits en fonte conventionnelles,une version en acier inoxydable correctement sélectionnée offre une meilleure résistance à la rouille et est plus adaptée aux systèmes d'eau ayant des exigences plus élevées en matière de propreté ou de résistance à la corrosion.
Questions fréquemment posées
Quel est le débit, la tête et la puissance?
Le débit nominal est d'environ 167 m3/h, la tête nominale est d'environ 40 m et la puissance du moteur est de 30 kW.conditions de tension et point de service sélectionné.
Quel est le diamètre du puits requis?
La désignation "250" fait référence à la classe de puits de diamètre de 250 mm. Le boîtier de puits doit être plus grand que le diamètre extérieur maximal de la pompe et fournir un espace libre suffisant pour l'installation,le débit d'eau de refroidissement et le routage des câbles.
Quelle qualité d'acier inoxydable devrais-je choisir?
L'acier inoxydable 304 peut être adapté à l'eau propre avec une corrosivité relativement faible. Pour des niveaux de chlorure plus élevés ou une eau plus agressive, 316 ou 316L peuvent être envisagés.Le matériau final doit toujours être choisi à partir d'une analyse de l'eau.
La pompe peut-elle fonctionner avec un entraînement à fréquence variable?
Oui, à condition que les réglages VFD, moteur et commande soient compatibles.La protection contre la surcharge et la protection contre la conduite à sec doivent être réglées conformément aux instructions du fabricant..
Cette pompe peut-elle être utilisée pour l'eau de mer?
L'acier inoxydable standard 304 n'est généralement pas recommandé pour un fonctionnement continu dans l'eau de mer à haute teneur en chlorure.l'acier inoxydable duplex ou un autre matériau résistant à l'eau de mer peut être requis.
Quelles informations sont requises pour un devis?
Veuillez fournir le matériau requis, la tension, la fréquence, le diamètre du puits, la profondeur d'installation, la longueur du câble, la norme de sortie, la méthode de commande, la destination et tout accessoire requis.
Demandez un devis
Pour le prix, la courbe de performance, le dessin d'installation ou la proposition de sélection pour la pompe à puits profonds en acier inoxydable 250QJH167-40-30kW, envoyez-nous votre diamètre de puits, profondeur de puits, niveau d'eau statique,niveau d'eau de pompage, débit requis, tête requise, analyse de l'eau et détails de l'alimentation électrique.
Notre équipe technique peut confirmer la qualité d'acier inoxydable appropriée, la configuration du moteur, la longueur du câble et la portée complète de l'approvisionnement pour votre projet.
