300 m3/h Débit élevé 100 m Tête 140 kW Pompe à eau de puits profonds à moteur de grand diamètre
Vue d'ensemble du produit

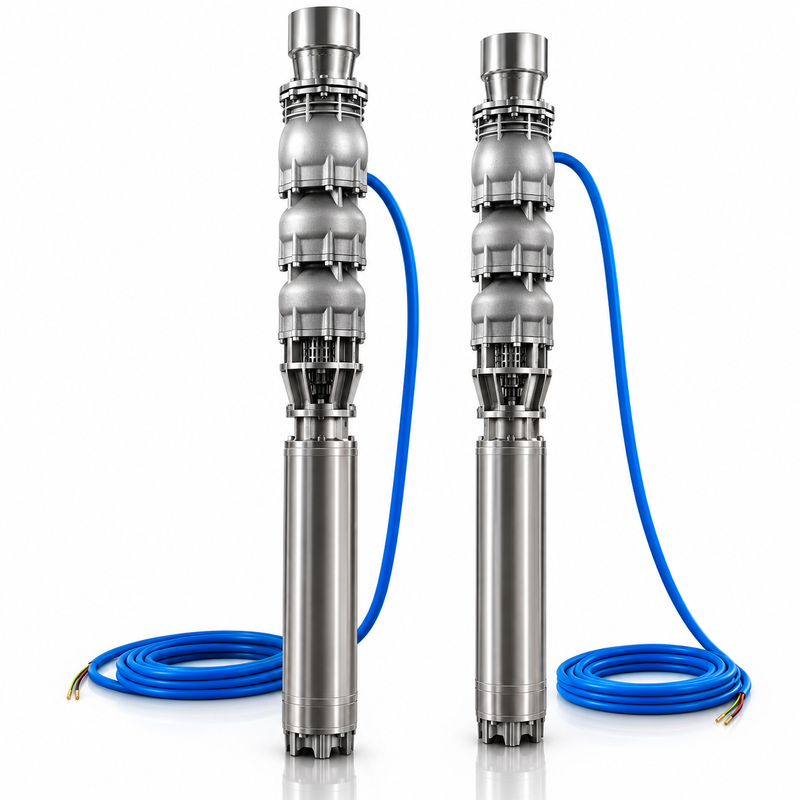

Le300QJ300-100/4-140KW Pompes submersibles en acier inoxydableest une pompe à eau submersible à débit élevé et à tête haute conçue pour l'extraction des eaux souterraines de grande capacité et les applications d'approvisionnement en eau de puits profonds.
Avec un débit nominal d'environ300 m3/h, une tête nominale d' environ100 mètres, et unMoteur submersible de 140 kW, cette pompe convient aux grands systèmes d'irrigation agricole, à l'approvisionnement en eau industriel, aux projets miniers, à l'approvisionnement en eau municipal et aux projets de ressources en eau à grande échelle.
La série 300QJ utilise unstructure de pompe centrifugeuse à plusieurs étagesPlusieurs rouleaux génèrent progressivement une pression pour fournir la tête requise pour soulever l'eau de puits profonds.La pompe est installée verticalement à l'intérieur du puits et peut transférer en continu l'eau souterraine vers les conduites de surface, réservoirs de stockage ou systèmes de distribution d'eau.
La construction en acier inoxydable peut améliorer la résistance à la corrosion dans certaines conditions de qualité de l'eau.Le SS316 et d'autres configurations de matériaux peuvent être envisagés selon l'application..
Principales spécifications
| Modèle |
300QJ300-100/4-140KW |
| Type de pompe |
Pompes submersibles à puits profonds |
| Conception de la pompe |
Pompes submersibles à plusieurs étages |
| Flux nominale |
300 m3/h |
| Tête nominale |
100 mètres |
| Puissance du moteur |
140 kW |
| Taille recommandée du puits |
Puits de grande largeur de classe 300 mm |
| Type de moteur |
Moteur submersible |
| Installation |
Installation de puits verticaux |
| Matériau de la pompe |
Acier inoxydable |
| Parties humides |
Options matérielles disponibles |
| Énergie |
Trois phases, tension et fréquence personnalisables |
| Méthode de démarrage |
Démarrage direct, démarrage en douceur ou contrôle VFD selon les exigences du projet |
Les performances réelles de la pompe doivent être confirmées en fonction des conditions de fonctionnement complètes, y compris la profondeur du puits, le niveau dynamique de l'eau, la longueur du pipeline, le diamètre du tuyau,pression de sortie et qualité de l'eau.
Principales caractéristiques
Capacité de débit élevée de 300 m3/h
Le 300QJ300-100/4-140KW est conçu pour des applications nécessitant environ300 m3/h de débit d'eauLes applications typiques sont:
- Irrigation agricole à grande échelle
- L'approvisionnement en eau des exploitations agricoles centralisé
- Fourniture d'eau industrielle
- Eau de refroidissement industrielle
- approvisionnement en eau minière
- Projets municipaux d'eau
- Extraction des eaux souterraines de puits profonds
- Grands projets de ressources en eau
La conception à débit élevé rend ce modèle approprié pour les projets nécessitant une extraction continue et à grande échelle des eaux souterraines.
100 mètres de tête
La pompe fournit une tête nominale d'environ100 mètresCependant, la tête de pompe ne doit pas être choisie simplement en fonction de la profondeur du puits.
La tête dynamique totale requise comprend normalement:Tête totale = Tête statique + Effet dynamique sur le niveau de l'eau + Perte de frottement du pipeline + Pertes locales + Pression de sortie requise
Pour cette raison, la profondeur du puits à elle seule ne suffit pas à sélectionner une pompe submersible de puits profonds.
Moteur submersible de 140 kW
La pompe est équipéeMoteur submersible de 140 kWpour les systèmes d'approvisionnement en eau à grande échelle et les applications en service continu. La configuration du moteur peut être sélectionnée en fonction des exigences du projet du client, notamment:
- Voltage
- Fréquence
- Phases
- Méthode de démarrage

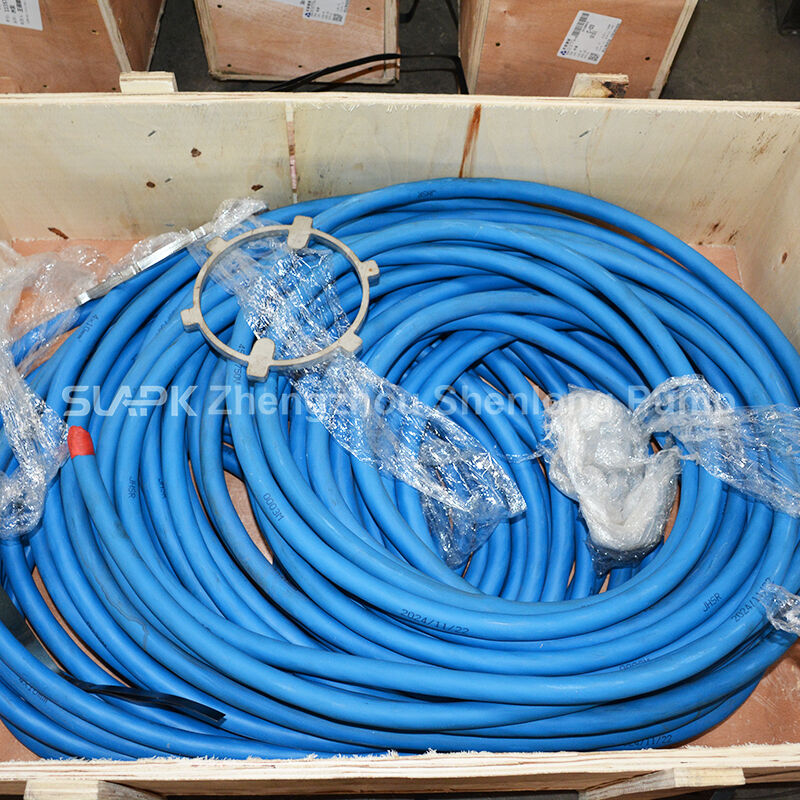

- Longueur du câble
- Protection du moteur
- Opération VFD
Les démarreurs souples ou les entraînements à fréquence variable peuvent être envisagés pour les grands systèmes de pompes en fonction des exigences de fonctionnement.
Construction en acier inoxydable
La construction en acier inoxydable peut améliorer la résistance à la corrosion dans certains environnements hydriques.
- SS304
- SS316
- Autres matériaux résistants à la corrosion
Pour l'eau contenant des teneurs élevées en sel, chlorure ou autres substances corrosives, il est recommandé d'effectuer un rapport d'analyse de l'eau avant la sélection finale du matériau.
Applications
Irrigation agricole
La pompe à puits profonds de 300 m3/h de capacité de débit élevé est adaptée aux grands systèmes d'irrigation agricoles, y compris l'irrigation par aspersion, l'irrigation goutte à goutte et l'approvisionnement en eau des exploitations agricoles.
L'approvisionnement en eau industrielle
La pompe peut être utilisée pour:
- Eau de procédé d'usine
- Eau brute industrielle
- Systèmes d'eau de refroidissement
- Remplissage de l'eau en circulation
- Fourniture industrielle de traitement de l'eau
Projets miniers
La pompe peut être utilisée pour l'extraction des eaux souterraines, l'approvisionnement en eau des mines et certaines applications de drainage.une conception appropriée de pompe résistante à l'usure doit être envisagée.
L'approvisionnement municipal en eau
La série 300QJ peut être utilisée pour l'extraction d'eau de grands puits profonds, le levage des eaux souterraines et les systèmes d'approvisionnement en eau municipaux centralisés.
Projets liés aux ressources en eau
La pompe convient à l'extraction à grande échelle des eaux souterraines, au transfert des ressources en eau et aux projets de transport d'eau sur de longues distances.
Comment choisir une pompe submersible
Avant d'acheter une pompe submersible à puits profonds, les clients doivent fournir les informations suivantes:
Taux de flux requis
Par exemple:300 m3/h
Tête requise
Par exemple:100 mètres
Diamètre du puits
Le diamètre intérieur réel du puits doit être confirmé afin d'assurer un dégagement d'installation suffisant.
Profondeur du puits
Donnez la profondeur totale du puits.
Niveau dynamique de l'eau
Le niveau dynamique de l'eau est l'un des paramètres les plus importants pour la sélection de la pompe de puits profonds.
Qualité de l'eau
Veuillez indiquer si l'eau contient:
- Sable
- Salé
- Chlorure
- Produits chimiques corrosifs
- Solides en suspension
La qualité de l'eau influence directement le choix des matériaux de la pompe et des pièces mouillées.
Énergie
Veuillez fournir:
Par exemple:380V / 50Hz / 3 phases
Considérations relatives à l'installation
Avant d'installer une pompe submersible à puits profonds de 300QJ, vérifiez ce qui suit:
- Diamètre intérieur réel du puits
- Diamètre extérieur de l'ensemble de la pompe
- Profondeur du puits
- Niveau statique de l'eau
- Niveau dynamique de l'eau
- Taille du tuyau de décharge
- Longueur du câble
- Conditions de refroidissement du moteur
La pompe doit être abaissée dans le puits avec précaution afin d'éviter un contact grave entre l'ensemble de la pompe et le boîtier du puits.
Pour une grandePompes submersibles de 140 kW, une protection électrique appropriée doit être installée, y compris une protection contre la surcharge, la perte de phase et le court-circuit.
Questions fréquemment posées
Quel est le débit de la pompe 300QJ300-100/4-140KW?
Le débit nominal est d'environ300 m3/hLe débit réel dépend du point de fonctionnement du système complet d'approvisionnement en eau.
Quelle est la tête de cette pompe à puits profonds?
La tête nominale est approximativement100 mètresLa sélection réelle de la pompe doit également tenir compte des pertes des conduites et de la pression de sortie requise.
Quelle est la puissance du moteur de cette pompe?
Le 300QJ300-100/4-140KW est équipé d'unMoteur submersible de 140 kW.
Cette pompe est-elle adaptée à un puits de 300 mm?
La série 300QJ est conçue pour les applications de puits profonds de grand diamètre.
La pompe peut-elle être fabriquée en acier inoxydable SS316?
Oui, SS316 et d'autres configurations de matériaux peuvent être envisagées selon l'application.La composition chimique réelle de l'eau doit être examinée avant de choisir le matériau final..
La tension et la fréquence peuvent-elles être personnalisées?
Oui. Le moteur peut être configuré en fonction de l'alimentation locale du client. Veuillez fournir la tension, la fréquence et la phase requises lors de la demande de devis.
Comment puis-je confirmer si cette pompe convient à mon puits?
Veuillez fournir:Diamètre du puits + profondeur du puits + niveau d'eau dynamique + débit requis + tête requise + qualité de l'eau + tension/fréquence
Notre équipe technique peut ensuite évaluer la configuration de la pompe appropriée.
