525 m3/h Débit 350 m Tête 1000 kW Puissance Pompes à eau de mer submersibles en acier inoxydable

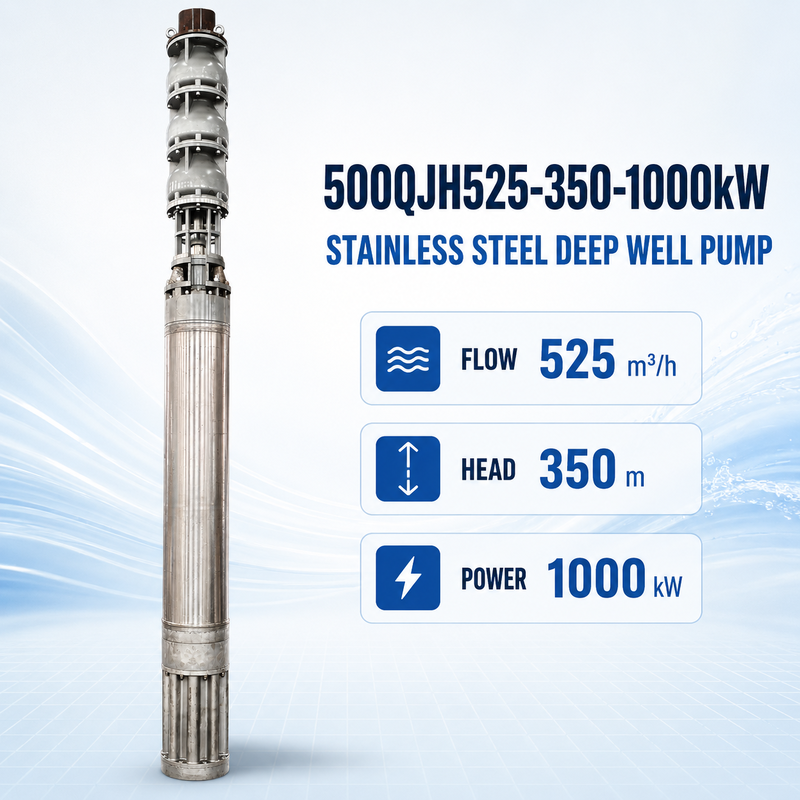

La pompe submersible en acier inoxydable pour puits profonds 500QJH525-350-1000kW est une pompe submersible multicellulaire de haute puissance conçue pour les projets nécessitant un débit nominal de 525 m³/h et une charge nominale de 350 mètres.

Entraînée par un moteur submersible rempli d'eau de 1000 kW, cette pompe peut être évaluée pour l'approvisionnement en eau industrielle à grande échelle, l'extraction d'eau souterraine profonde, les systèmes d'eau de mine, les infrastructures municipales et le transfert d'eau en haute altitude.

La nuance d'acier inoxydable, la tension du moteur, la fréquence, les spécifications du câble et la méthode de démarrage doivent être sélectionnées en fonction de l'analyse de l'eau, du réseau électrique et des conditions d'installation.

Le débit et la charge nominaux décrivent le point de fonctionnement spécifié. Les performances réelles dépendent du niveau d'eau dynamique, du diamètre de la conduite, de la longueur de la conduite, de la différence d'altitude et des pertes hydrauliques.

La 500QJH525-350-1000kW utilise plusieurs étages de roue pour générer la pression requise pour une charge nominale de 350 mètres.

Pour ce type de projet de haute puissance, la charge de la pompe ne doit pas être sélectionnée uniquement en fonction de la profondeur du puits. La charge dynamique totale doit inclure :

• Différence verticale entre le niveau d'eau pompé et le point de refoulement
• Variation entre les niveaux d'eau statique et dynamique
• Pertes par frottement dans la conduite de refoulement
• Pertes locales dues aux vannes, coudes et raccords
• Pression requise à la sortie finale
• Changements possibles du niveau d'eau de fonctionnement

La sélection d'une charge excessive peut augmenter la consommation d'énergie et faire fonctionner la pompe en dehors de sa plage recommandée. Une charge insuffisante peut empêcher le système d'atteindre le débit requis. Un calcul hydraulique complet doit donc être effectué avant la production.

La pompe peut être fabriquée en différentes nuances d'acier inoxydable en fonction du liquide pompé.

Le SS304 peut être envisagé pour les applications générales d'eau claire avec une teneur en chlorure limitée et des conditions de corrosion légères.

Les SS316 et SS316L offrent une meilleure résistance à la corrosion pour l'eau industrielle, l'eau légèrement salée et certains environnements corrosifs. La concentration réelle de chlorure et la température doivent toujours être évaluées.

Le Duplex 2205 offre une résistance mécanique plus élevée et une meilleure résistance à la corrosion liée aux chlorures. Il peut être évalué pour des projets industriels et côtiers exigeants.

Le Super Duplex 2507 peut être envisagé pour les environnements marins difficiles, les eaux à forte teneur en chlorure et les applications offshore.

Le matériau final doit être déterminé en utilisant :

• Concentration en chlorure
• Valeur du pH
• Température du liquide
• Solides dissous
• Sable ou particules en suspension
• Heures de fonctionnement prévues
• Environnement de service requis

La description « pompe en acier inoxydable » ne signifie pas que toutes les nuances d'acier inoxydable conviennent à l'eau de mer.

La pompe est entraînée par un moteur submersible rempli d'eau de 1000 kW. L'eau propre à l'intérieur du moteur assure le refroidissement et la lubrification des roulements.

Avant la mise en service, l'état de remplissage du moteur doit être vérifié conformément aux instructions d'utilisation. Le moteur doit rester suffisamment immergé pendant le fonctionnement pour assurer le refroidissement externe.

La configuration électrique doit être confirmée en fonction de :

• Tension et fréquence du site
• Capacité du transformateur disponible
• Limitations du courant de démarrage du réseau
• Longueur du câble d'alimentation
• Profondeur d'installation
• Chute de tension admissible
• Exigences de contrôle et de protection

Étant donné qu'il s'agit d'un moteur de haute puissance, le système de démarrage et la protection électrique doivent être conçus dans le cadre du système de pompage complet. La tension ne doit pas être déduite du numéro de modèle.

La pompe pour puits profonds en acier inoxydable 500QJH525-350-1000kW peut être évaluée pour :

• Extraction d'eau souterraine à grande échelle
• Alimentation en eau brute industrielle
• Projets d'approvisionnement en eau municipale
• Alimentation et drainage des eaux de mine
• Transfert d'eau en haute altitude
• Transfert d'eau du réservoir à l'usine
• Installations de traitement de l'eau
• Systèmes d'eau des centrales électriques
• Alimentation en eau de refroidissement industrielle
• Grands projets d'irrigation agricole
• Prise d'eau côtière avec un matériau approprié
• Prise d'eau de mer avec sélection de matériau vérifiée

L'adéquation finale dépend du liquide, de la structure d'installation, du point de fonctionnement requis et des conditions électriques.

La pompe est normalement installée verticalement et fonctionne complètement immergée. Avant la fabrication et l'installation, les informations suivantes doivent être confirmées :

• Diamètre du puits ou de l'installation
• Niveau d'eau statique
• Niveau d'eau dynamique
• Niveau d'eau minimum de fonctionnement
• Profondeur d'installation de la pompe
• Longueur totale du groupe motopompe
• Diamètre de la conduite de refoulement
• Matériau et longueur de la conduite
• Disposition de levage et de support
• Trajet du câble et longueur du câble
• Position du clapet anti-retour
• Équipement de levage disponible

La structure d'installation doit supporter le poids de l'ensemble motopompe complet, de la conduite de refoulement, du câble et de la colonne d'eau.

Pour une pompe de haute puissance, les points de levage, les composants de connexion et les procédures d'installation doivent être examinés avant l'arrivée de l'équipement sur le site du projet.

Le système de contrôle doit être configuré en fonction de la puissance du moteur et du réseau électrique local. Selon le projet, le système peut nécessiter :

• Protection contre les surcharges
• Protection contre les courts-circuits
• Protection contre les pertes de phase
• Protection contre les inversions de phase
• Surveillance de la tension
• Surveillance de la température du moteur
• Surveillance du niveau d'eau
• Protection contre la marche à sec
• Contrôle du courant de démarrage
• Surveillance de la pression et du débit

Un variateur de fréquence ne doit être sélectionné qu'après confirmation de la compatibilité du moteur, des conditions de refroidissement et de la plage de vitesse de fonctionnement autorisée.

Pour vérifier si la 500QJH525-350-1000kW est adaptée, veuillez fournir :

• Débit requis en m³/h
• Charge dynamique totale requise
• Type de liquide et analyse complète de l'eau
• Niveaux d'eau statique et dynamique
• Profondeur d'installation
• Dimensions du puits ou de la prise d'eau
• Diamètre et longueur totale de la conduite
• Altitude du point de refoulement
• Tension, fréquence et phase du site
• Capacité du transformateur disponible
• Nuance d'acier inoxydable requise
• Longueur du câble d'alimentation
• Heures de fonctionnement quotidiennes
• Exigences de démarrage et de contrôle

Avant la livraison, la configuration de la pompe doit être vérifiée par rapport à l'accord technique confirmé. L'inspection peut inclure :

• Modèle de pompe et paramètres nominaux
• Puissance, tension et fréquence du moteur
• Nuance d'acier inoxydable
• Dimensions de la pompe et du moteur
• Spécification du câble
• Isolation électrique
• Sens de rotation
• Accessoires fournis
• Emballage et points de levage

Les tests de performance et la documentation du projet doivent être convenus avant la production. Les valeurs de test réelles doivent être enregistrées plutôt que remplacées par des déclarations générales telles que « haute efficacité » ou « performances stables ».
