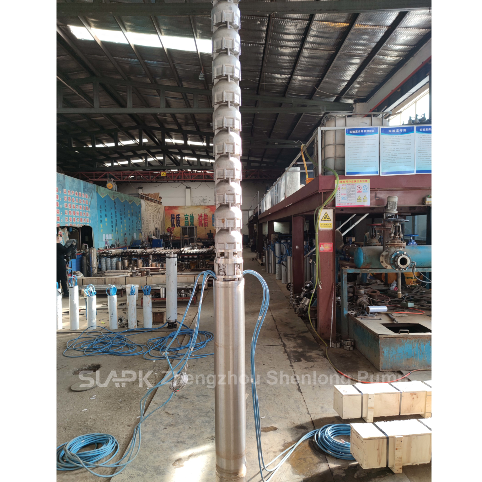

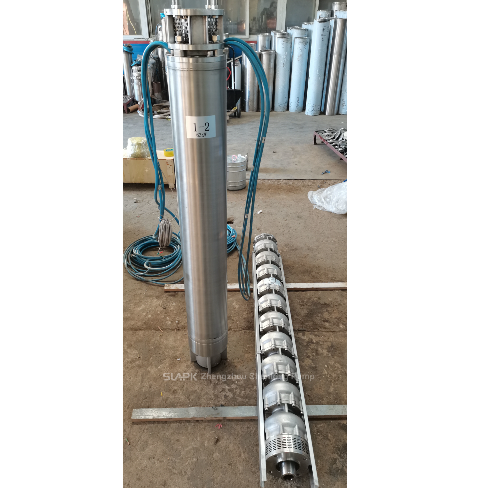

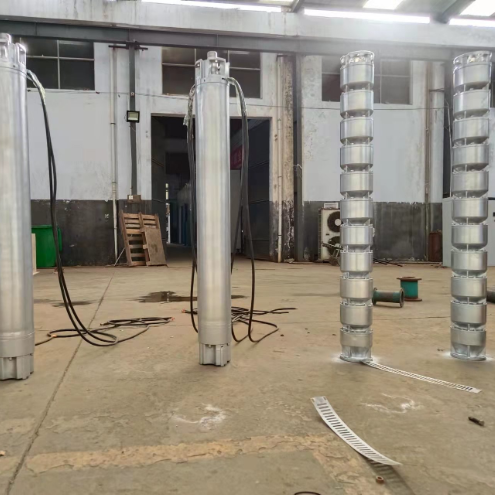

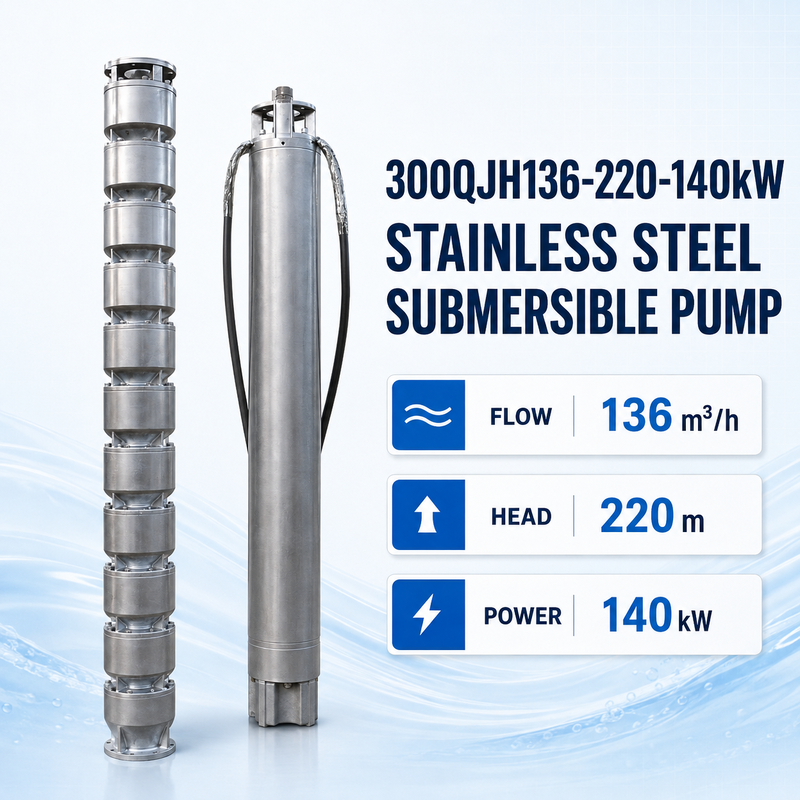

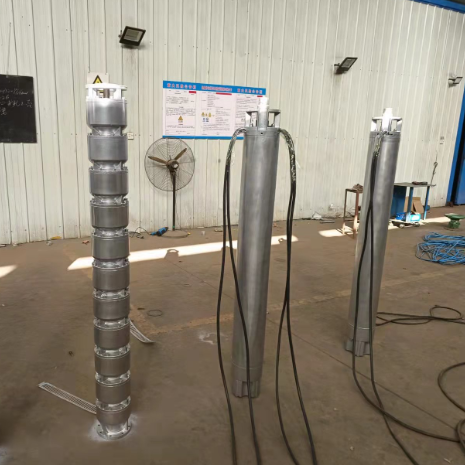

300QJH136-220-140kW Pompe submersible en acier inoxydable – 136 m³/h, 220 m de hauteur manométrique
La pompe submersible en acier inoxydable 300QJH136-220-140kW est une pompe multicellulaire à haute pression conçue pour les applications exigeantes. Entraînée par un moteur submersible rempli d'eau de 140 kW, elle fonctionne entièrement immergée dans l'eau, ce qui la rend idéale pour l'extraction d'eau de puits profonds, l'alimentation en eau industrielle, le drainage de mines, le génie civil et d'autres besoins de pompage à haute pression.
Spécifications techniques
- Modèle : 300QJH136-220-140kW
- Type de pompe : Pompe submersible multicellulaire en acier inoxydable
- Débit nominal : 136 m³/h
- Hauteur manométrique nominale : 220 m
- Puissance du moteur : 140 kW
- Type de moteur : Moteur submersible rempli d'eau
- Installation : Installation verticale immergée
- Alimentation électrique : Triphasé
- Tension et fréquence : Configurées selon les exigences du projet
- Matériau de la pompe : Acier inoxydable
- Fluide pompé : Confirmé selon l'analyse de l'eau
Le point de fonctionnement final doit être vérifié par rapport à la courbe de performance de la pompe et à la résistance réelle du système avant la production.
Conception multicellulaire pour applications à haute pression
Cette pompe utilise plusieurs étages de roue pour générer la pression requise pour une hauteur manométrique nominale de 220 mètres. Cette configuration est idéale pour les projets impliquant une installation profonde, des différences d'altitude importantes ou de longs pipelines de refoulement.
La hauteur manométrique totale calculée comprend :
- Différence verticale entre les niveaux d'eau
- Niveau d'eau dynamique pendant le pompage
- Pertes par frottement dans la conduite
- Pertes dans les vannes, coudes et raccords
- Pression requise au point de refoulement final
Une pompe sélectionnée uniquement en fonction de la profondeur du puits peut fournir un débit insuffisant ou fonctionner en dehors de sa plage de performance recommandée.
Options de matériaux en acier inoxydable
Différentes nuances d'acier inoxydable peuvent être sélectionnées en fonction des caractéristiques du liquide pompé :
- SS304 : Applications générales d'eau claire avec une teneur corrosive limitée
- SS316 : Résistance à la corrosion améliorée pour les conditions d'eau industrielle
- SS316L : Acier inoxydable à faible teneur en carbone pour les environnements corrosifs exigeants
- Duplex 2205 : Résistance accrue à la résistance et aux chlorures
- Super Duplex 2507 : Applications marines sévères et à forte teneur en chlorures
La sélection du matériau doit être basée sur la concentration en chlorures, la valeur du pH, la température du liquide, les solides dissous et le temps de fonctionnement requis. Une pompe en acier inoxydable ne doit pas être automatiquement décrite comme adaptée à l'eau de mer, sauf si l'analyse réelle de l'eau et la nuance du matériau soutiennent cette application.
Moteur submersible rempli d'eau
La pompe 300QJH136-220-140kW est équipée d'un moteur submersible rempli d'eau. Avant l'installation, le moteur doit être rempli d'eau propre conformément aux instructions d'utilisation.
Pendant le fonctionnement, le moteur doit rester adéquatement immergé. L'eau environnante assure un refroidissement essentiel. Le fonctionnement à sec, une immersion insuffisante ou une circulation d'eau restreinte peuvent entraîner une surchauffe et des dommages au moteur.
Pour une installation horizontale ou un fonctionnement dans un réservoir large, une chemise de refroidissement peut être nécessaire. La configuration d'installation doit être examinée avant la fabrication de la pompe.
Applications appropriées
- Extraction d'eau souterraine de puits profonds
- Alimentation en eau industrielle
- Projets de transfert d'eau municipale
- Alimentation et drainage des mines
- Transfert d'eau de réservoir
- Systèmes de prise d'eau brute
- Installations de traitement de l'eau
- Transfert d'eau à haute altitude
- Irrigation agricole
- Circulation d'eau de refroidissement
- Prise d'eau de mer avec une nuance de matériau appropriée
La compatibilité finale dépend du liquide réel, de la structure d'installation et des exigences du système hydraulique.
Configuration électrique et de contrôle
La tension et la fréquence du moteur doivent correspondre à l'alimentation électrique du projet. Avant le devis, confirmez :
- Tension nominale
- Fréquence
- Alimentation triphasée
- Méthode de démarrage
- Longueur du câble
- Distance d'installation
- Protection électrique requise
Pour un moteur de 140 kW, le système de contrôle doit être sélectionné en fonction de la capacité du réseau local et des exigences de fonctionnement. Les configurations disponibles peuvent inclure un démarreur progressif ou un panneau de contrôle à fréquence variable.
Le système de contrôle doit fournir une protection contre les surcharges, les pertes de phase, les courts-circuits et le fonctionnement à sec, le cas échéant, selon la conception du projet.
Exigences d'installation
La pompe est normalement installée verticalement et doit fonctionner entièrement immergée. Avant l'installation, vérifiez :
- Diamètre du puits ou de l'installation
- Niveau d'eau statique
- Niveau d'eau dynamique
- Immersion minimale
- Longueur de l'ensemble pompe
- Taille du tuyau de refoulement
- Disposition de levage et de support
- Cheminement du câble d'alimentation
- Position de la vanne anti-retour
La pompe ne doit pas fonctionner avec une entrée bloquée, une séquence de phase incorrecte, une immersion insuffisante ou une vanne de refoulement fermée.
Informations requises pour la sélection de la pompe
Pour confirmer si ce modèle convient à votre application, veuillez fournir :
- Débit requis en m³/h
- Hauteur manométrique totale requise
- Type de liquide et analyse de l'eau
- Niveaux d'eau statique et dynamique
- Profondeur d'installation
- Diamètre et longueur de la conduite
- Tension, fréquence et phase
- Nuance d'acier inoxydable requise
- Longueur du câble
- Heures de fonctionnement quotidiennes
- Exigences du panneau de contrôle
Questions fréquemment posées
Quels sont les paramètres nominaux de la pompe 300QJH136-220-140kW ?
Le point de fonctionnement nominal est de 136 m³/h de débit et 220 m de hauteur manométrique. La pompe est entraînée par un moteur submersible de 140 kW.
La hauteur manométrique de 220 mètres est-elle égale à la profondeur d'installation ?
Non. La hauteur manométrique nominale représente la pression produite par la pompe. La profondeur d'installation n'est qu'un facteur dans le calcul de la hauteur manométrique totale.
Quel matériau en acier inoxydable est disponible ?
La pompe peut être configurée en SS304, SS316, SS316L, duplex 2205 ou super duplex 2507, en fonction du liquide et des conditions de corrosion.
La pompe peut-elle être utilisée pour l'eau de mer ?
Elle peut être utilisée pour l'eau de mer uniquement lorsque le matériau est sélectionné en fonction de l'analyse de l'eau. Les SS316L, duplex 2205 ou super duplex 2507 peuvent être évalués en fonction de la concentration en chlorures et de la température.
La tension et la fréquence peuvent-elles être personnalisées ?
Oui. La tension et la fréquence peuvent être configurées en fonction de l'alimentation électrique du site du client. Ces paramètres électriques doivent être confirmés avant la production.
