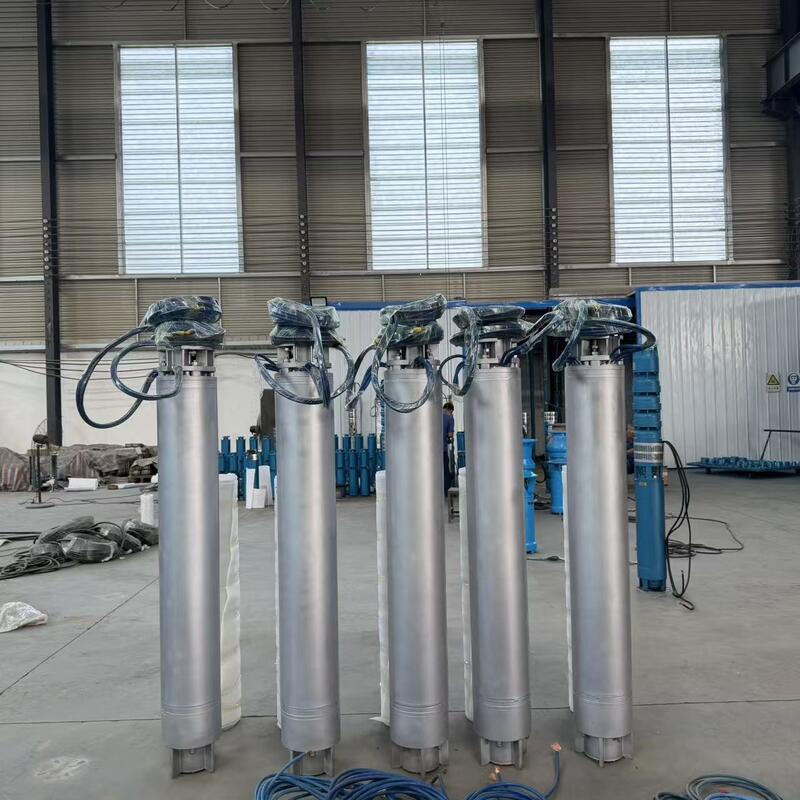

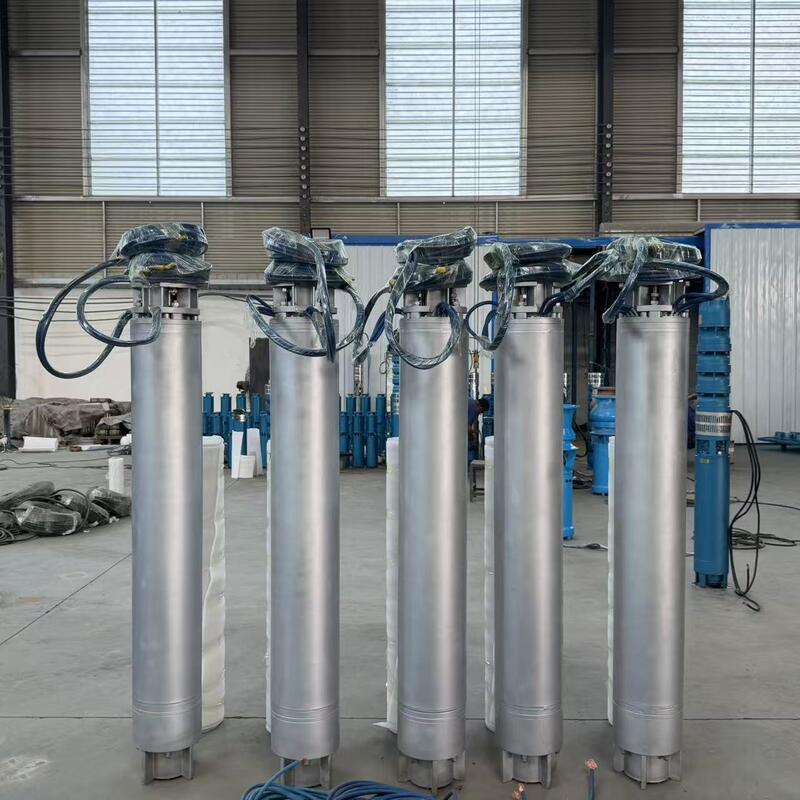

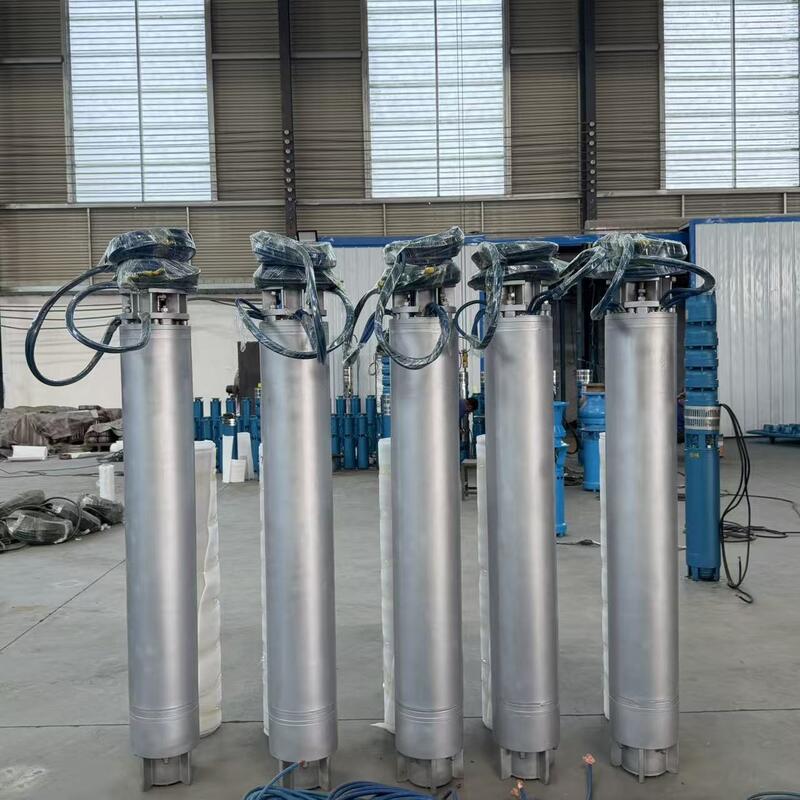

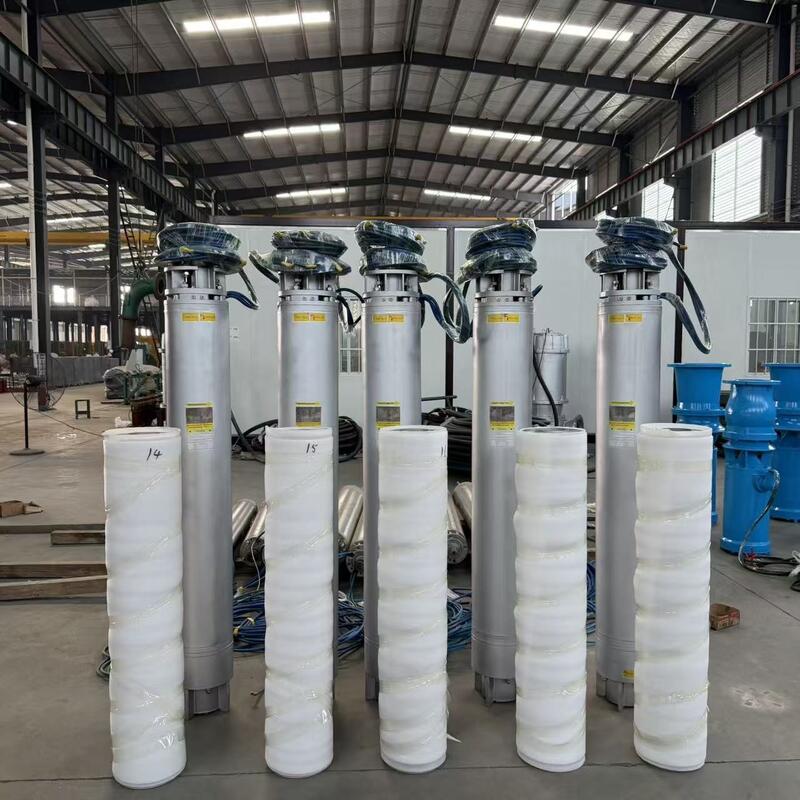

Pompe à eau de mer submersible en acier inoxydable pour l'admission et le transfert d'eau de mer
La pompe à eau de mer submersible en acier inoxydable est conçue pour les applications de prise d'eau de mer, de transfert d'eau salée et d'approvisionnement en eau côtière. La pompe et le moteur submersible forment une unité intégrée qui fonctionne directement sous l'eau, ce qui la rend adaptée aux usines de dessalement d'eau de mer, aux ports, aux installations aquacoles, aux projets offshore et aux systèmes industriels côtiers.
En fonction de la chimie de l'eau et des conditions de fonctionnement, la pompe peut être fabriquée en SS316L, en acier inoxydable duplex 2205 ou en acier inoxydable super duplex 2507. Le débit, la hauteur manométrique, la puissance, la tension, la fréquence, la longueur du câble et la méthode d'installation peuvent être personnalisés en fonction des exigences du projet.
Présentation du produit

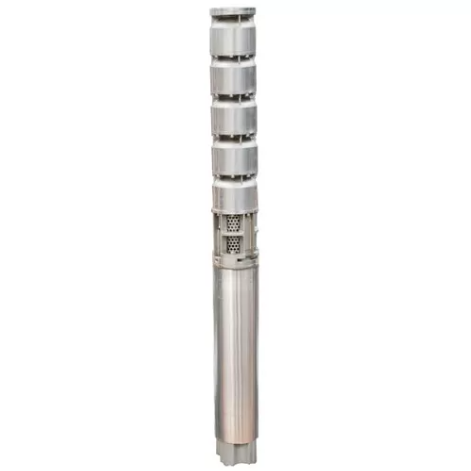

La pompe à eau de mer submersible en acier inoxydable QJH utilise une conception centrifuge à plusieurs étages. L'eau passe à travers plusieurs turbines, la pression augmentant à chaque étape. Cette structure rend la pompe adaptée aux projets nécessitant une hauteur de chute élevée, une installation profonde ou un transfert d'eau sur de longues distances.
La pompe et le moteur sont directement connectés, éliminant ainsi le besoin d'un long arbre de transmission ou d'une conduite d'aspiration compliquée. L'unité complète peut être installée verticalement dans un puits d'eau de mer, une chambre de prise d'eau ou un réservoir de collecte. Certains modèles peuvent également être installés horizontalement avec un manchon de refroidissement du moteur correctement conçu.
Configurations techniques disponibles
- Type de pompe : pompe à eau de mer submersible à plusieurs étages
- Série de pompes : série QJH
- Liquide pompé : Eau de mer, eau salée et autres liquides corrosifs compatibles
- Matériaux disponibles : SS316L, acier inoxydable duplex 2205 et acier inoxydable super duplex 2507
- Installation : Installation verticale submersible ou installation horizontale avec manchon de refroidissement
- Alimentation : CA triphasé
- Fréquence : 50 Hz ou 60 Hz
- Tension disponible : 380 V, 400 V, 415 V, 440 V, 460 V, 660 V, 690 V ou tension personnalisée
- Connexion de décharge : Sortie à bride
- Longueur du câble : personnalisée en fonction de la profondeur d'installation
- Méthode de démarrage : direct en ligne, démarreur progressif ou variateur de fréquence
Le débit, la hauteur d'élévation, la puissance du moteur, le diamètre de refoulement et les dimensions de la pompe requis doivent être déterminés en fonction de la capacité d'aspiration réelle, de la différence d'élévation, des pertes dans les canalisations et des conditions de l'eau.
Principales caractéristiques du produit
Construction résistante à la corrosion
Composants hydrauliques fabriqués en SS316L, en acier inoxydable duplex 2205 ou en acier inoxydable super duplex 2507 pour réduire les piqûres, la corrosion caverneuse et la détérioration prématurée dans les environnements d'eau de mer.
Conception à plusieurs étages à tête haute
Plusieurs roues fonctionnent en série pour augmenter la pression de refoulement, adaptées à l'extraction d'eau de mer profonde et au transfert par pipeline sur de longues distances.
Pompe et moteur intégrés
Unité de pompage compacte avec connexion directe entre la pompe et le moteur submersible, simplifiant l'installation dans les puits et les ouvrages de captage.
Adapté aux conditions du projet
Matériaux de la pompe, puissance du moteur, longueur du câble, joints et panneaux de commande sélectionnés en fonction de la température de l'eau de mer, de la salinité et des exigences de fonctionnement.
Tests de performances en usine
Tests avant expédition pour vérifier le débit, la hauteur d'élévation, la consommation électrique, le courant, les vibrations et les performances d'étanchéité conformément aux spécifications du projet.
Applications typiques
- Prise d'eau de mer pour usines de dessalement
- Systèmes de prétraitement par osmose inverse
- Projets d'ingénierie portuaire et côtière
- Prise d'eau de plateforme offshore
- Systèmes auxiliaires marins et de bord
- Approvisionnement en eau de mer pour l'aquaculture
- Systèmes de refroidissement industriels côtiers
- Projets d'approvisionnement en eau des îles
- Transfert d'eau salée et d'eau saumâtre
- Puits d'eau de mer et puits de filtration de plage
Sélection des matériaux en acier inoxydable
| Matériel |
Applications |
Principales fonctionnalités |
| Acier inoxydable SS316L |
Certaines conditions d'eau salée et d'eau de mer |
L'adéquation dépend de la concentration en chlorure, de la température, de la vitesse d'écoulement et de la durée de fonctionnement |
| Acier inoxydable duplex 2205 |
Projets de prise d'eau côtière et de transfert d'eau salée |
Résistance mécanique supérieure et meilleure résistance à la corrosion induite par les chlorures |
| Acier inoxydable super duplex 2507 |
Eau à haute salinité et projets marins exigeants |
Résistance accrue à la corrosion par piqûres et fissures |
La sélection des matériaux ne doit pas être basée uniquement sur la description générale de « l’eau de mer ». L'analyse complète de l'eau, la température de fonctionnement, le cycle de service et la durée de vie attendue doivent également être évalués.
Informations requises pour la sélection de la pompe
- Débit requis en m³/h
- Hauteur requise en mètres
- Longueur et diamètre du pipeline
- Nombre de vannes, coudes et raccords
- Température de l'eau de mer et analyse de l'eau
- Teneur en sable ou en particules solides
- Profondeur d'installation et diamètre du puits
- Tension, fréquence et nombre de phases
- Durée de fonctionnement quotidienne et fréquence de démarrage
- Matériel requis et méthode d'installation
Cette pompe multicellulaire est principalement destinée à l'eau de mer ou à l'eau salée relativement propre. Si le liquide contient de grandes quantités de sable, de fibres ou de particules solides, une pompe conçue pour le service des abrasifs ou des eaux usées doit être sélectionnée.
Installation et entretien
Avant l'installation, inspectez le câble, la résistance d'isolement, les fixations, les équipements de levage et les connexions électriques. Ne jamais soulever ou suspendre la pompe par son câble d'alimentation.
Pendant le fonctionnement, la pompe doit rester à la profondeur immergée spécifiée. La tension, le courant, le débit et la pression de refoulement doivent être surveillés régulièrement. Pour une installation horizontale, un manchon de refroidissement conçu de manière appropriée peut être nécessaire pour maintenir un débit d'eau suffisant autour du moteur.
En service d'eau de mer, les roues, les diffuseurs, l'arbre, les fixations, les câbles et les zones d'étanchéité doivent être inspectés conformément au programme de maintenance. Si la pompe reste inutilisée pendant une période prolongée, un rinçage à l'eau douce et une protection appropriée contre la corrosion sont recommandés.
Foire aux questions
Cette pompe peut-elle fonctionner directement dans l'eau de mer ?
Oui. Cependant, le matériau doit être choisi en fonction de la salinité, de la concentration en chlorure, de la température et de la durée de fonctionnement. Le Duplex 2205 ou le super duplex 2507 doivent être évalués pour un service d'eau de mer exigeant ou à long terme.
Peut-il être utilisé dans une usine de dessalement d’eau de mer ?
Oui. Il peut être utilisé pour la prise d’eau de mer brute ou le transfert d’eau au sein d’un système de prétraitement de dessalement. Le modèle final dépend du débit requis, de la hauteur manométrique, des pertes dans les canalisations et de la qualité de l'eau.
Un moteur 60 Hz est-il disponible ?
Oui. Des moteurs 50 Hz et 60 Hz sont disponibles. Des tensions telles que 440 V, 460 V et 690 V peuvent également être fournies selon les exigences du projet.
La pompe peut-elle être installée horizontalement ?
Certains modèles peuvent être installés horizontalement avec un manchon de refroidissement. La conception doit garantir un mouvement d'eau suffisant autour du moteur pour un refroidissement efficace.
Comment puis-je obtenir un devis précis ?
Veuillez fournir le débit, la hauteur, la tension, la fréquence, la profondeur d'installation, l'analyse de l'eau, la préférence de matériau et la quantité commandée requis. Un modèle de pompe adapté et un devis technique peuvent alors être préparés.
