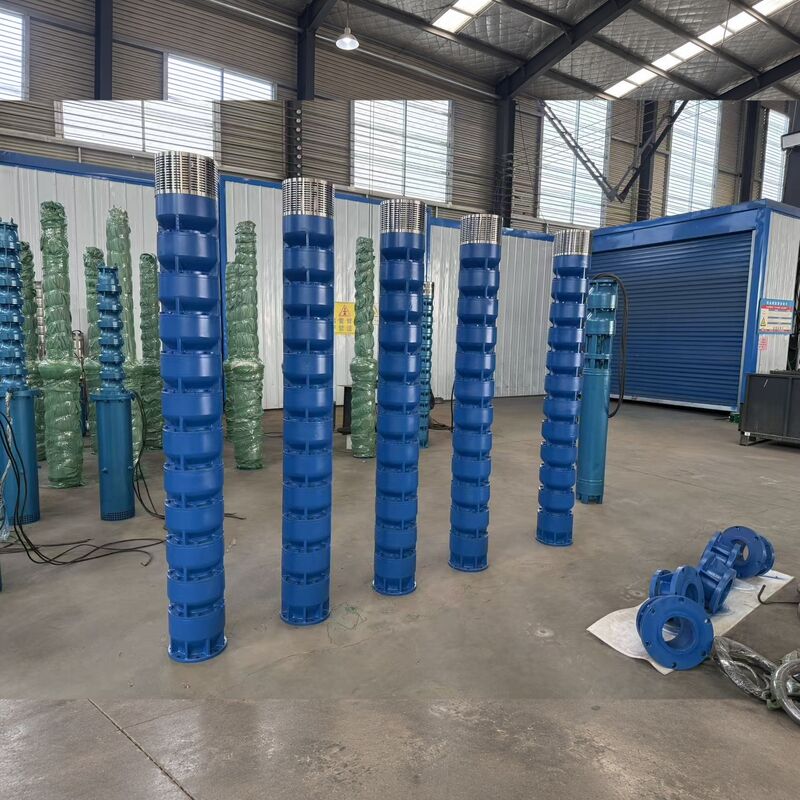

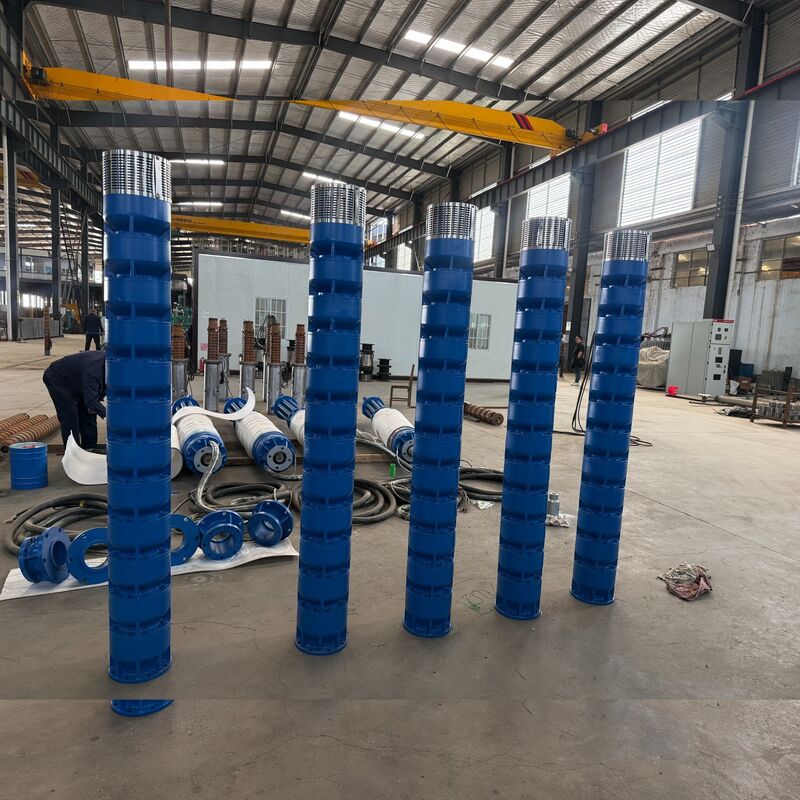

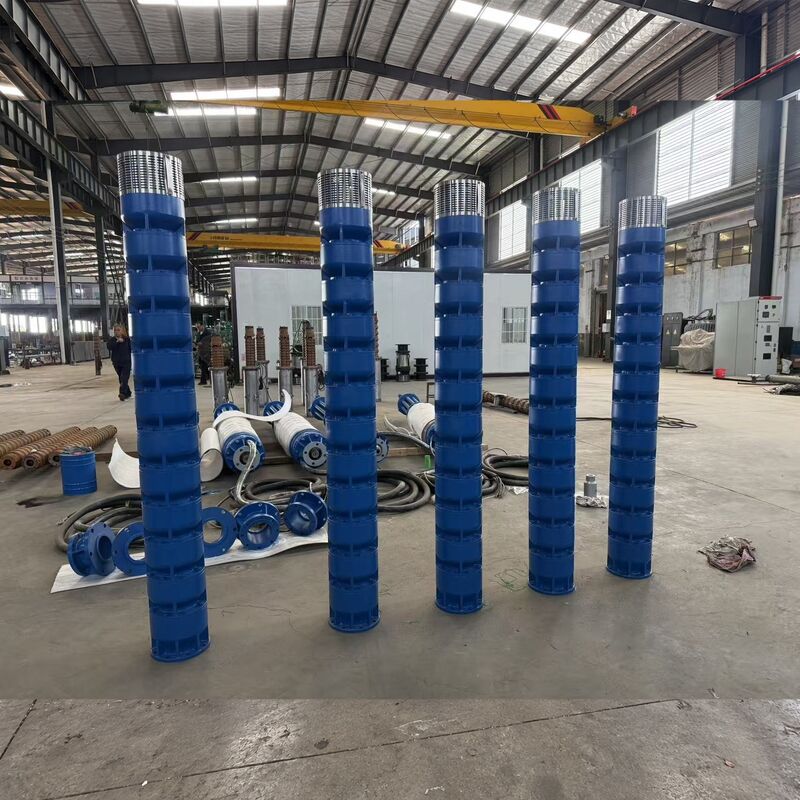

Pompes submersibles à haute tension 400QJH210-300-300KW pour la déshydratation des mines de bauxite
Vue d'ensemble du produit
La 400QJH210-300-300KW est une pompe submersible à haute tension à puits profonds à plusieurs étages spécialement conçue pour la déshydratation des mines de bauxite, le drainage des mines,et autres applications industrielles exigeantes de levage d'eau nécessitant une grande capacité de tête.
Cette unité, conçue pour une alimentation triphasée de 3000 V à 50 Hz et une puissance nominale du moteur de 300 kW, combine un corps de pompe en acier coulé de haute résistance, des rouleaux en acier inoxydable,et construction de moteurs en acier inoxydableCette sélection de matériaux assure des performances mécaniques fiables tout en améliorant la durabilité des composants dans des environnements de fonctionnement souterrains et submergés difficiles.
La pompe peut être installée dans des puits de mine, des puits de forage, des réservoirs ou des puits de drainage dédiés, transférant efficacement les eaux souterraines et les eaux de mine accumulées vers des étangs de dépôt de surface, des systèmes de traitement,ou des points de décharge désignés.
Spécifications techniques
| Paramètre |
Spécification |
| Modèle |
Pour les appareils à combustion interne, la puissance de combustion doit être supérieure à: |
| Type de pompe |
Pompes submersibles à puits profonds à haute tension à plusieurs étages |
| Capacité de référence |
210 m3/h |
| Titre de référence |
300m |
| Puissance nominale du moteur |
300 kW |
| Énergie |
à hauteur de 1000 V |
| Fréquence |
50 Hz |
| Matériau du corps de la pompe |
Acier moulé |
| Matériau de l'impulseur |
d'acier inoxydable |
| Construction de moteurs |
Configuration en acier inoxydable |
| Installation |
Installation sous-marine verticale |
| Application principale |
Déshydratation des mines de bauxite et drainage des mines à haute tête |
Note: capacité, tête, efficacité, courant, dimensions, taille de décharge, longueur du câble,et les conditions liquides admissibles doivent être confirmées dans la fiche technique finale et le document de sélection approuvé.
Principales caractéristiques et avantages
Déshydratation des mines à haute tête
La conception hydraulique à plusieurs étages augmente la pression à travers des étapes successives, ce qui la rend adaptée aux mines profondes, aux longs ascenseurs verticaux et aux systèmes de drainage avec une résistance substantielle des pipelines.
Moteur à haute tension de 3000 V
Conçu pour les systèmes électriques industriels et miniers à haute puissance, nécessitant des méthodes de démarrage compatibles, des armoires de commande, des systèmes de protection et une taille de câble.
Corps en acier coulé à haute résistance
Fournit la résistance mécanique requise pour le drainage des mines lourdes et les applications industrielles de puits profonds.
Des moteurs à impulsions en acier inoxydable
Offrir une excellente résistance à la corrosion et des surfaces stables pour les composants hydrauliques critiques, avec une sélection de qualité basée sur l'analyse de l'eau.
Construction de moteurs en acier inoxydable
Équilibre la résistance structurelle, la résistance à la corrosion et le coût du projet, avec des spécifications de matériaux précises confirmées dans les dessins de fabrication.
Installation permettant d'économiser de l'espace
L'unité intégrée de moteur et de pompe ne nécessite pas de conduite d'aspiration conventionnelle et occupe un espace de surface minimal par rapport aux installations à sec.
Configuration spécifique au projet
Les matériaux, la longueur du câble, la protection du moteur, les commandes et l'équipement auxiliaire peuvent être personnalisés en fonction de la profondeur du puits, des niveaux d'eau, de la disposition des pipelines et du calendrier d'exploitation.
Applications dans les mines de bauxite
L'infiltration des eaux souterraines, les précipitations et l'accumulation d'eau de procédé dans les zones minières de bauxite nécessitent une déshydratation efficace pour protéger les équipements de production, maintenir les voies d'accès,et soutenir les opérations minières continues.
Les applications typiques comprennent:
- Déshydratation à ciel ouvert dans les mines de bauxite
- Drainage souterrain des mines de bauxite
- Évacuation des eaux des puits de mine
- Contrôle du niveau des eaux souterraines
- Levé d'eau par forage en profondeur
- Drainage continu de la zone minière
- Drainage d'urgence après une forte pluie ou un afflux d'eau
- Transfert d'eau propre autour des installations de traitement des minéraux
- Autres projets industriels d'approvisionnement en eau et de drainage à grande échelle
Composants du système recommandés
Selon les exigences du projet, le système de pompage complet peut comprendre:
- Armoire de commande de pompe à haute tension
- Équipement de démarrage souple ou de démarrage haute tension approprié
- Protection contre la perte de phase, la surcharge, le court-circuit et la sous-tension
- Surveillance de la température du moteur
- Contrôle automatique du niveau de l'eau
- Valve de freinage, vanne d'isolation et manomètre
- Pièces de levage et connexions haute pression
- Cable électrique submersible à haute tension
- Pompes en attente ou unité de déshydratation d'urgence
Conditions de liquidité et critères de sélection
Une analyse précise de l'eau est essentielle avant la sélection finale de la pompe.ou d'autres substances corrosives peuvent nécessiter des matériaux améliorés pour les rouleaux, carénages, arbres, fixations et composants d'étanchéité.
Informations requises pour la sélection technique:
- Débit requis et tête dynamique totale
- Profondeur du puits, diamètre interne et profondeur d'installation
- Niveaux statiques et dynamiques de l'eau
- Différence de longueur, de diamètre et d'altitude des conduites
- Température et pH du liquide
- Concentration de chlorure et autres composants corrosifs
- Contenu en sable, taille des particules et concentration de solides
- Voltage, fréquence et méthode de démarrage disponibles
- Heures d'exploitation quotidiennes requises
- Longueur et distance du câble jusqu'à la cabine de commande
- Exigences relatives à la pompe de veille et à l'automatisation
Questions fréquemment posées
À quoi sert la pompe 400QJH210-300-300KW?
Principalement destiné au déshydratage des mines de bauxite, au drainage des mines, au contrôle du niveau des eaux souterraines, au levage des puits profonds et à d'autres applications industrielles nécessitant un débit élevé et une capacité de tête élevée.
Quel est son débit de référence et sa tête?
La capacité de référence est de 210 m3/h avec une tête de référence de 300 m. Les points de travail réels doivent être vérifiés par rapport aux courbes du système, aux pertes de pipeline et aux changements dynamiques du niveau de l'eau.
Quelle alimentation électrique la pompe a-t-elle besoin?
Configuré pour une alimentation en trois phases de 3000 V à 50 Hz avec un moteur de 300 kW. Les équipements de commande à haute tension, les systèmes de démarrage et les câbles doivent être conçus pour les conditions d'alimentation spécifiques au site.
Quel matériau est utilisé pour les rouleaux?
Les impulseurs sont fabriqués en acier inoxydable, avec une sélection de qualité spécifique basée sur le pH, la concentration de chlorure et la corrosivité de l'eau de mine.
Cette pompe peut-elle gérer l'eau de la mine?
L'adéquation dépend de la concentration, de la taille des particules et de la dureté des solides.L'eau avec une teneur élevée en sable ou en particules abrasives nécessite une évaluation de l'usure séparée et peut nécessiter des matériaux améliorés ou des configurations hydrauliques modifiées.
La pompe peut-elle fonctionner en continu?
Les limites de fonctionnement définitives dépendent du refroidissement du moteur, de la profondeur d'installation, de la variation du niveau d'eau, de la température du liquide,et des systèmes de surveillance et de protection sélectionnés.
Le câble et la cabine de commande peuvent-ils être personnalisés?
Les câbles submersibles haute tension, les armoires de commande, les équipements de démarrage, les commandes de niveau de l'eau et les fonctions de protection du moteur peuvent être configurés pour des profondeurs de puits spécifiques et des systèmes électriques sur site.
Demandez une sélection de pompe et un devis
Pour une proposition technique et un devis pour la pompe de déshydratation de la mine de bauxite de 400QJH210-300-300KW, veuillez indiquer le débit requis, la tête totale, les dimensions du puits, le niveau d'eau dynamique, les données de conduite,analyse de l'eau, l'alimentation électrique et le calendrier de fonctionnement.
Sur la base de ces informations, nous pouvons confirmer les points de fonctionnement et préparer les configurations de pompes recommandées, les fiches techniques, les dessins dimensionnels, les propositions d'équipements auxiliaires,et les cotations commerciales.
