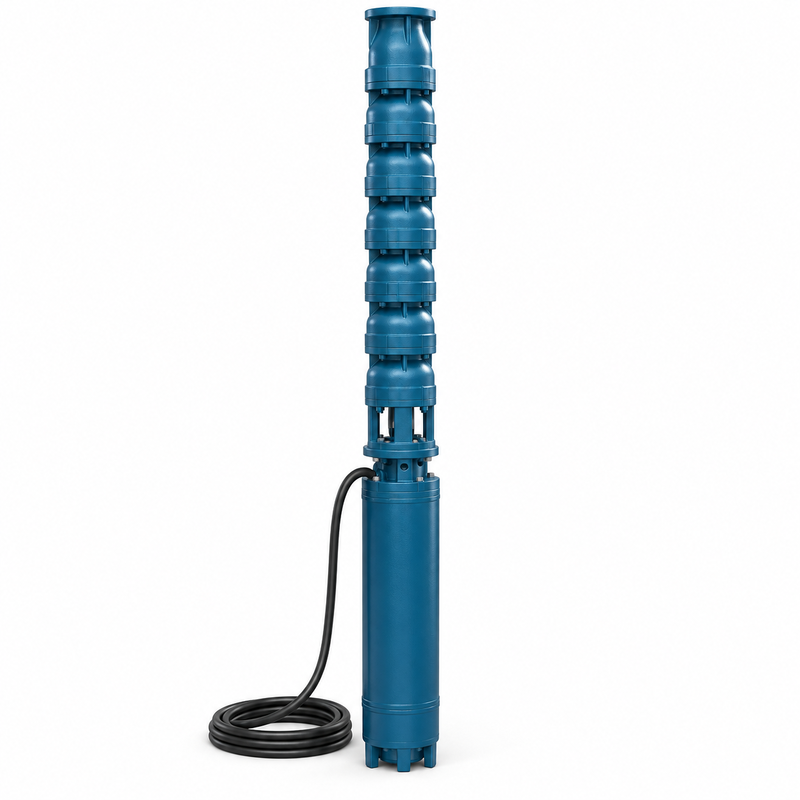

Pompe submersible pour puits profonds de 15 kW, 58-68 m³/h, 48-65 m de hauteur

La pompe submersible pour puits profonds SLAPK de 15 kW est une option de sélection pour les projets d'approvisionnement en eau souterraine nécessitant une plage de débit cataloguée de 58 à 68 m³/h et une plage de hauteur manométrique de 48 à 65 m. Le modèle correspondant, 200QJ63-56/4, a une taille de sortie cataloguée de 4 pouces.

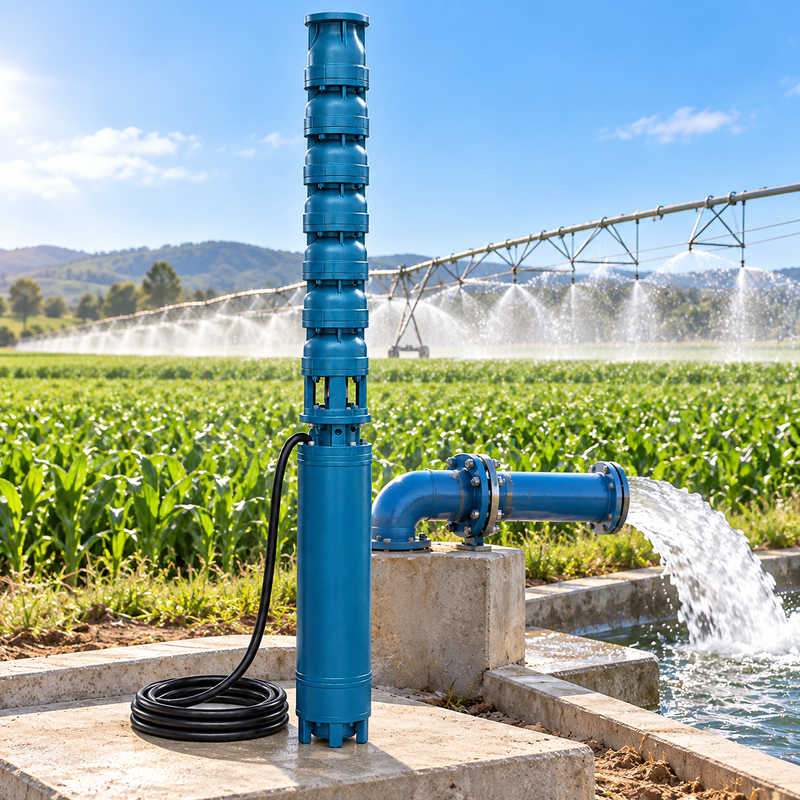

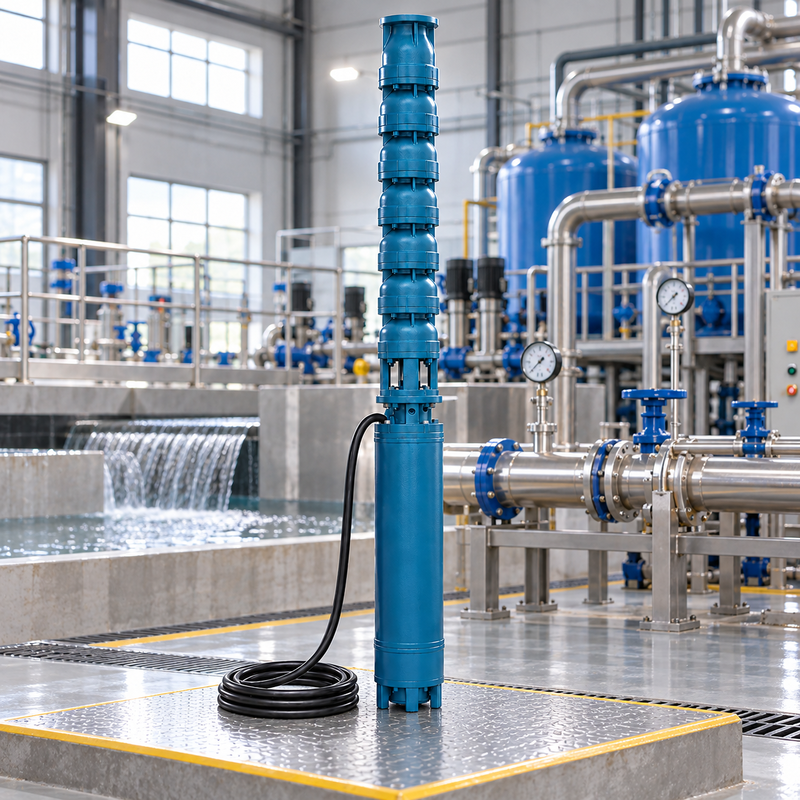

Elle peut être évaluée pour l'approvisionnement en eau agricole, le transfert de puits à réservoir et les systèmes d'eau utilitaire industrielle. Pour les acheteurs qui ont besoin d'un débit plus important plutôt que d'une hauteur de levage très élevée, ce modèle offre une alternative aux pompes à faible débit avec une puissance moteur similaire.

• Marque : SLAPK

• Modèle : 200QJ63-56/4

• Puissance moteur : 15 kW

• Plage de débit cataloguée : 58–68 m³/h

• Plage de hauteur manométrique cataloguée : 48–65 m

• Taille de sortie : 4 pouces

• Série de produits : QJ

• Matériaux de la pompe : À confirmer pour la configuration cotée

• Tension, fréquence et phase : À confirmer pour le moteur sélectionné

Les plages de débit et de hauteur manométrique ne sont pas sélectionnables indépendamment. La pompe ne doit pas être supposée fournir 68 m³/h à 65 m de hauteur manométrique. Vérifiez le point de fonctionnement requis par rapport à la courbe de performance spécifique au modèle.

Pour les projets d'irrigation, commencez par le volume d'eau requis pendant la période de pompage disponible. Un système remplissant un réservoir de stockage peut avoir des exigences de pression différentes de celles d'un système alimentant directement l'équipement d'irrigation. Cette pompe peut être envisagée lorsque le débit requis et la hauteur manométrique totale se situent dans sa plage de fonctionnement vérifiée.

Pour l'alimentation directe d'irrigation, incluez la pression nécessaire à l'équipement et les pertes à travers les filtres, les vannes et la tuyauterie. Pour un réservoir de stockage ouvert, calculez la différence d'élévation entre le niveau d'eau pompé et le point de décharge du réservoir, ainsi que les pertes de conduite.

Le puits doit être capable de supporter le débit de pompage prévu. Si la pompe retire de l'eau plus rapidement que le puits ne peut en fournir, le niveau d'eau peut chuter excessivement pendant le fonctionnement. Fournissez des informations de test de pompage si disponibles, y compris le débit et le niveau d'eau dynamique correspondant.

Pour une nouvelle installation, ces informations aident à adapter la pompe au puits. Pour un remplacement, les mesures de fonctionnement actuelles sont utiles car les conditions du puits peuvent avoir changé depuis la sélection de la pompe d'origine.

Les modèles 200QJ50-60/4 et 200QJ63-56/4 ont tous deux une puissance moteur cataloguée de 15 kW, mais leurs spécifications hydrauliques diffèrent. Le 200QJ50-60/4 indique un débit de 46–54 m³/h, une hauteur manométrique de 48–72 m et une sortie de 3 pouces. Le 200QJ63-56/4 indique un débit de 58–68 m³/h, une hauteur manométrique de 48–65 m et une sortie de 4 pouces.

Le 200QJ63-56/4 mérite d'être évalué lorsque le projet nécessite un débit plus important dans sa plage de hauteur manométrique disponible. Sélectionnez en fonction du point de service requis plutôt que de la seule puissance du moteur, et vérifiez le raccordement de sortie lors du remplacement d'une pompe existante.

Spécifiez les conditions de l'eau, les matériaux requis, l'alimentation électrique, la longueur du câble et les exigences de contrôle. Le devis doit identifier la configuration de la pompe et du moteur et indiquer clairement les accessoires inclus.

La sortie de 4 pouces fournit une référence pour la planification du raccordement. La conduite de refoulement doit toujours être dimensionnée pour le débit prévu, la longueur de la conduite et les pertes de charge acceptables. Confirmez la norme de raccordement avant de commander les tuyaux, vannes ou adaptateurs.

Soumettez ce point de service pour vérification par rapport à la courbe de performance de la configuration cotée. La désignation du modèle est une référence de sélection, tandis que la confirmation finale nécessite les données techniques correspondantes.

La profondeur totale du puits seule ne détermine pas l'adéquation. La sélection dépend du niveau d'eau de pompage, de l'élévation de refoulement, des pertes de conduite et de la pression de décharge requise. Les conditions d'installation doivent également être vérifiées.

Non. C'est la taille de sortie de refoulement cataloguée. Les dimensions de l'ensemble de la pompe et le dégagement requis dans le puits doivent être confirmés séparément.

Fournissez les résultats des tests de puits et la demande d'eau quotidienne pour examen. Un débit de pompage plus faible avec une période de fonctionnement plus longue ou un arrangement de stockage peut être envisagé, en fonction du projet.

Envoyez à SLAPK le débit et la hauteur manométrique requis, le rendement du puits, le niveau d'eau dynamique, les conditions de l'eau et l'alimentation électrique disponible. Incluez la quantité, la longueur du câble, les accessoires et la destination de livraison.

Si vous ne connaissez que la demande d'eau quotidienne, fournissez également les heures de pompage disponibles et l'arrangement de stockage afin que le débit requis puisse être établi avant de sélectionner la pompe.
