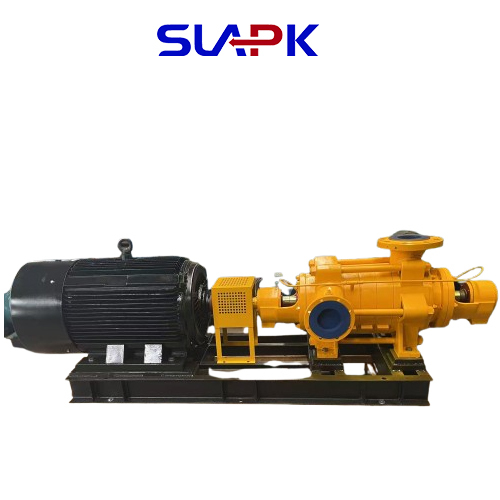

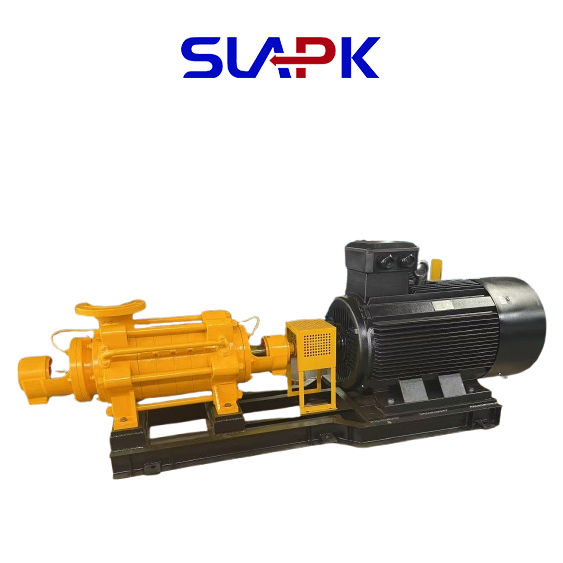

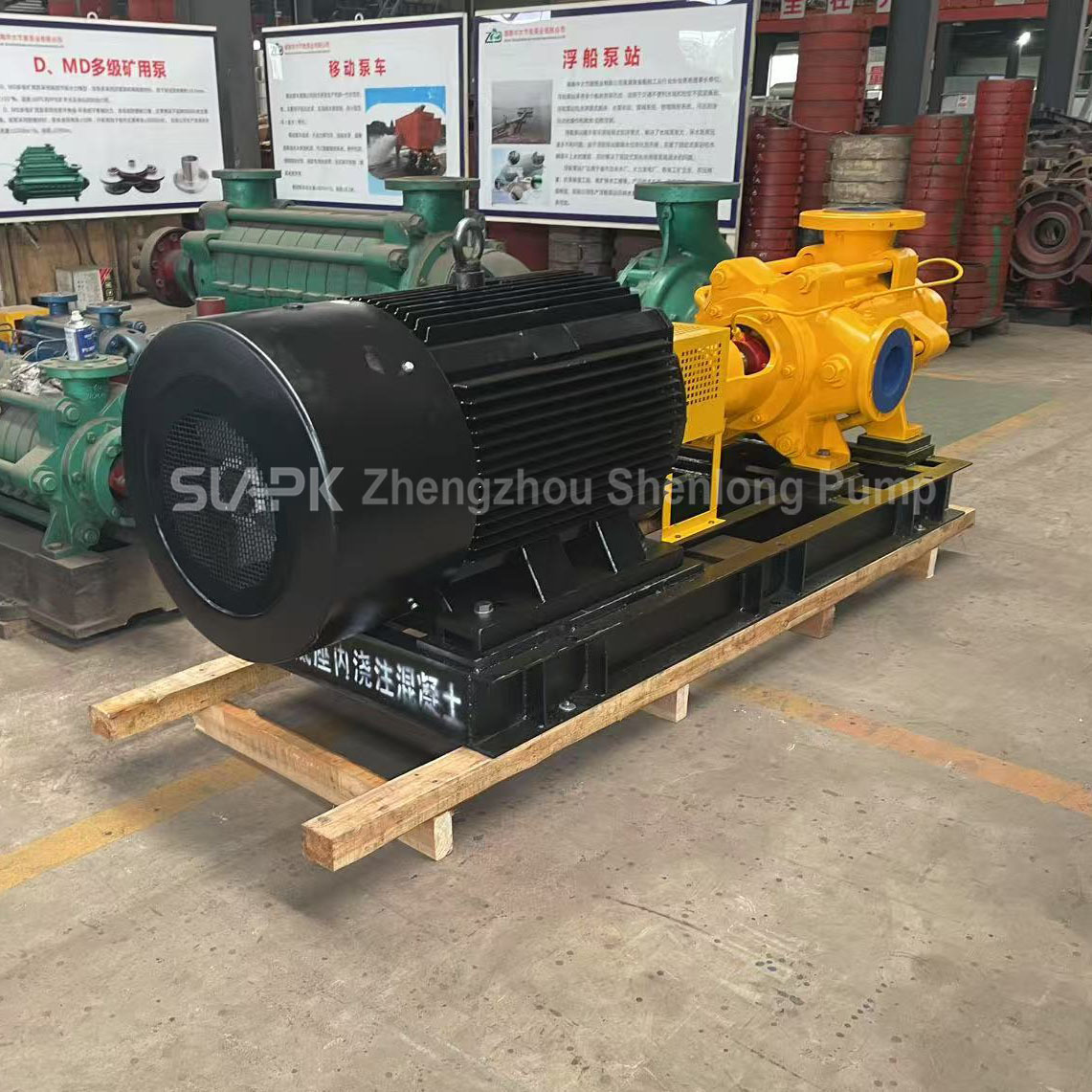

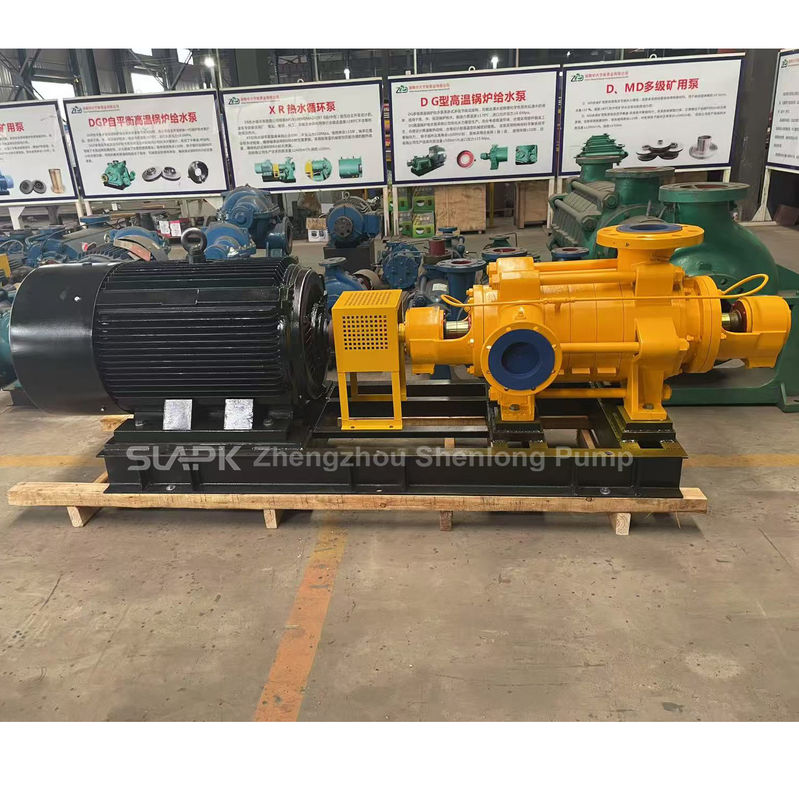

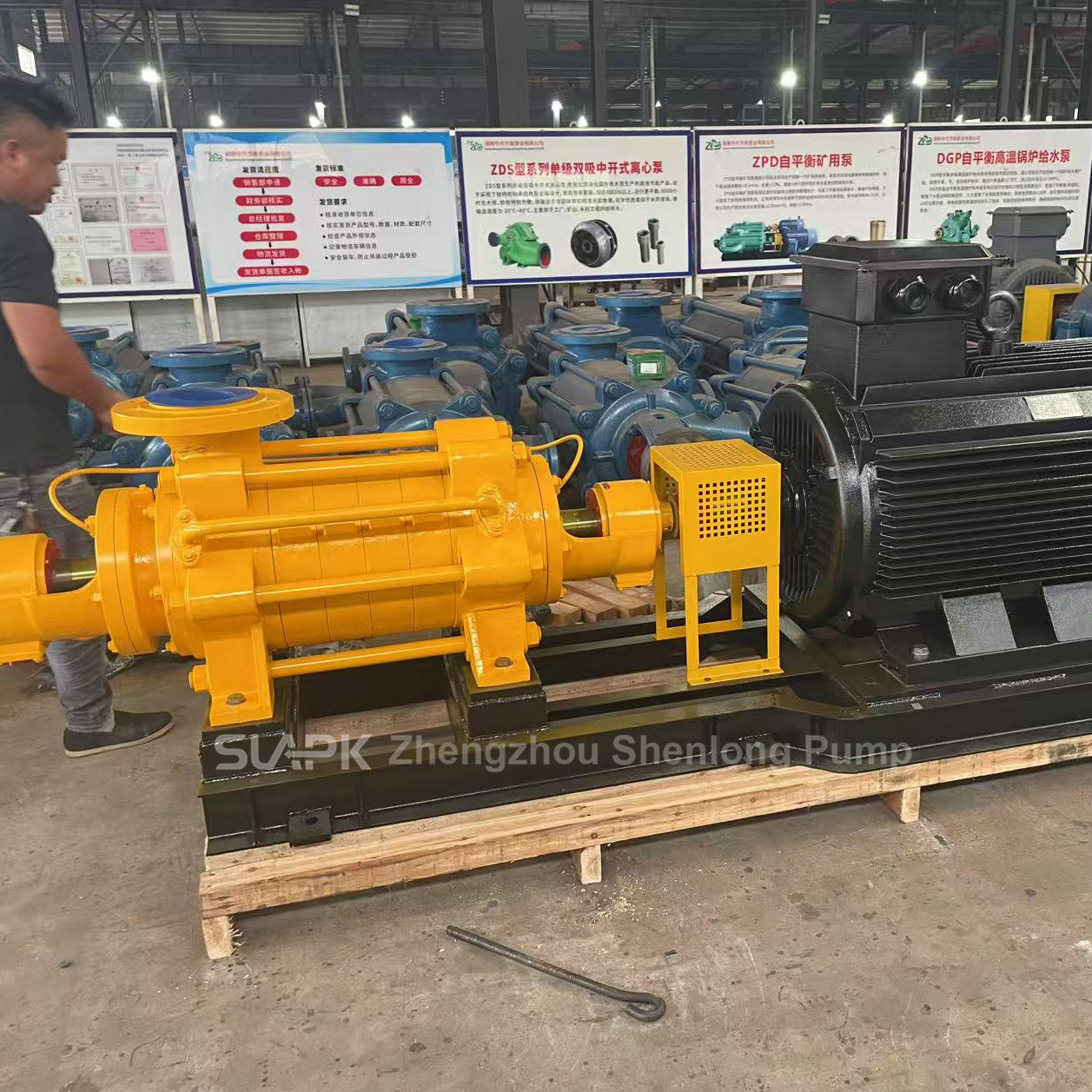

Pompe de type D Pompe centrifuge horizontale multi-étages Alimentation en eau à haute altitude Drainage industriel et minier

Description de produit

Pompe à eau propre centrifuge multi-étages horizontales de type D Pompe d'alimentation en eau industrielle à haute pression

Pompe de type D Pompe centrifuge multi-étages horizontale présenter:

La pompe centrifuge multi-étages horizontale de type D est une solution spécialisée conçue spécifiquement pour l'alimentation en eau à haute pression et le drainage minier. Elle est construite en fonte ductile/acier inoxydable à haute résistance et est dotée de turbines moulées avec précision et de garnitures mécaniques pour assurer la résistance à la corrosion, un minimum de fuites et une longue durée de vie. Avec une plage de débit couvrant 10 à 500 m³/h et une hauteur manométrique maximale allant jusqu'à 1500 mètres, elle convient aux applications exigeantes telles que le drainage des mines, l'alimentation en eau municipale, les systèmes de circulation industriels et l'eau d'alimentation des chaudières dans les centrales électriques.

La pompe centrifuge multi-étages de type D est une pompe centrifuge segmentée multi-étages horizontale à aspiration simple. Elle réalise une alimentation à haute pression en pressurant progressivement le liquide grâce à une conception en série de plusieurs turbines et diffuseurs. Son principe de base est basé sur l'action de la force centrifuge, avec le processus spécifique suivant :

composition structurelle :

Turbine : Plusieurs étages en série, chaque turbine d'étage étant reliée via un arbre, générant une force centrifuge lors de la rotation.

Diffuseur : Situé à la sortie de la turbine, utilisé pour guider l'écoulement du liquide vers la turbine suivante et récupérer une partie de l'énergie cinétique, la convertissant en énergie de pression.

Section d'entrée, section intermédiaire, section de sortie : Structure segmentée pour faciliter l'entretien et le réglage du nombre d'étages.

Garniture d'arbre : Garniture mécanique ou garniture souple pour éviter les fuites.

Dispositif d'équilibrage : Disque d'équilibrage ou structure auto-équilibrante (dans certains modèles) pour compenser les forces axiales.

Le principe de fonctionnement de la pompe de type D comprend principalement quatre étapes : l'étape de démarrage, l'étape de fonctionnement, l'étape de pressurisation et l'étape de sortie.

Étape de démarrage : Il est nécessaire de s'assurer que le corps de pompe et le tuyau d'aspiration sont entièrement remplis d'eau. Ensuite, le moteur est démarré, ce qui fait tourner l'arbre de la pompe, entraînant la turbine et l'eau dans un mouvement de rotation à grande vitesse.

Étape de fonctionnement : Lorsque la turbine génère une forte force centrifuge à l'intérieur de la chambre de la pompe, le liquide à l'intérieur de la turbine est projeté vers la périphérie de la turbine le long des passages d'écoulement entre les aubes sous l'action de la force centrifuge. Au cours de ce processus, la pression et la vitesse du liquide augmentent.

Étape de pressurisation : Le liquide expulsé est ensuite dirigé vers la turbine suivante, où il subit une pressurisation progressive, ce qui fait augmenter continuellement la pression du liquide.

Étape de sortie : Enfin, après avoir subi une action centrifuge multi-étages, la pression et la vitesse du liquide sont considérablement augmentées. Il est ensuite dirigé vers la sortie et finalement déchargé du refoulement de la pompe.

Pompe de type D Paramètres de performance de la pompe centrifuge multi-étages horizontale (Personnalisable selon les exigences du client) :

Plage de débit : 10 ~ 500 m³/h

Plage de hauteur manométrique : 100 ~ 1500 mètres

Plage de puissance : 15 kW ~ 450 kW

Nombre d'étages : 2 ~ 10 étages (personnalisable en fonction des conditions de fonctionnement)

Diamètre d'entrée : 50 mm ~ 300 mm

Pression de refoulement : jusqu'à 15 MPa

Classe de protection : IP54 / IP55

Classe d'isolation : Classe F

Pompe de type D Pompe centrifuge multi-étages horizontaleAvantages principaux :

Haute efficacité et économie d'énergie

Adopte une conception hydraulique avancée, offrant un rendement élevé et une faible consommation d'énergie, réduisant considérablement les coûts d'exploitation.

Structure compacte et entretien pratique

Structure bien intégrée avec un faible encombrement, un entretien facile et un support pour le remplacement rapide des pièces d'usure, ce qui permet de gagner du temps d'entretien.

Matériaux de haute qualité avec résistance à la corrosion et à l'usure

Les composants clés sont fabriqués en fonte à haute résistance, en acier inoxydable ou en alliages résistants à l'usure, capables de s'adapter aux qualités d'eau complexes et aux conditions de travail difficiles.

Fonctionnement stable, sûr et fiable

Précision d'équilibrage dynamique élevée, vibrations minimales, faible bruit, assurant un fonctionnement continu sans problème pendant de longues périodes.


Large gamme d'applications

Convient au transport d'eau propre ou de liquides ayant des propriétés physiques et chimiques similaires à l'eau propre, avec une température ≤ 80 °C ; particulièrement adapté aux applications nécessitant une pression de refoulement élevée.

Paramètres de la pompe centrifuge multi-étages horizontale de type D :

(Il s'agit d'un type de pompe submersible régulier dans l'usine de pompes Shenlong, haute température et 380 V/440 V/480 V/600 V/660 V, etc. Veuillez choisir le type de pompe submersible qui vous intéresse.)
