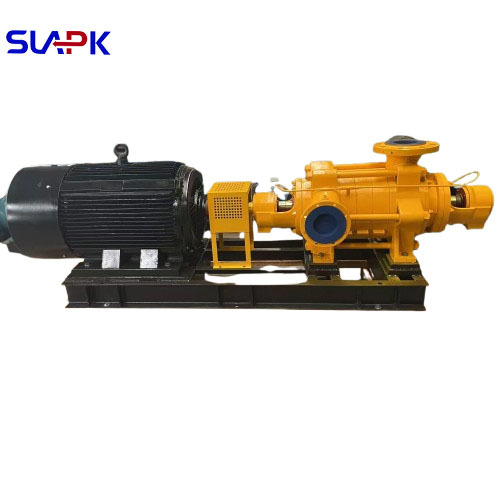

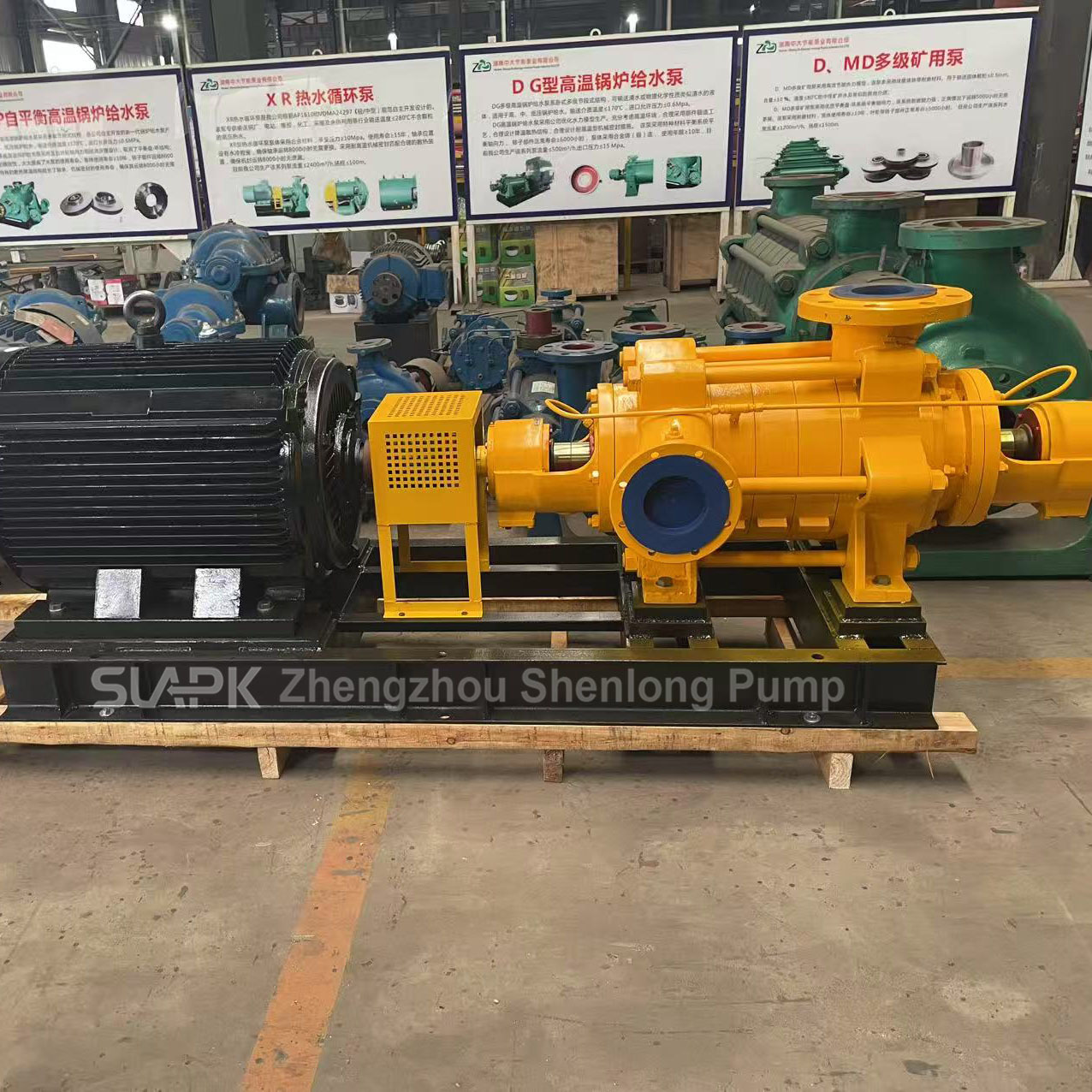

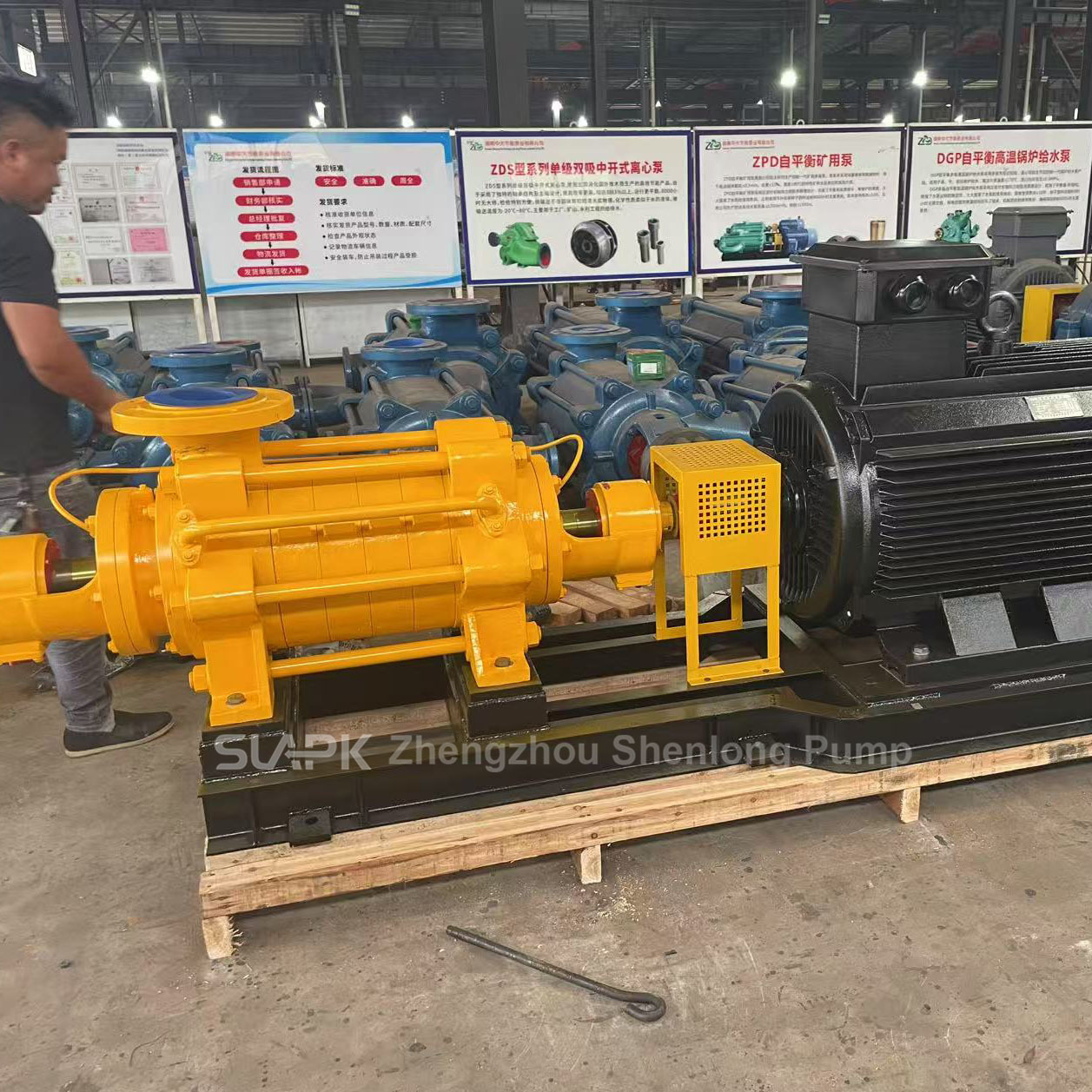

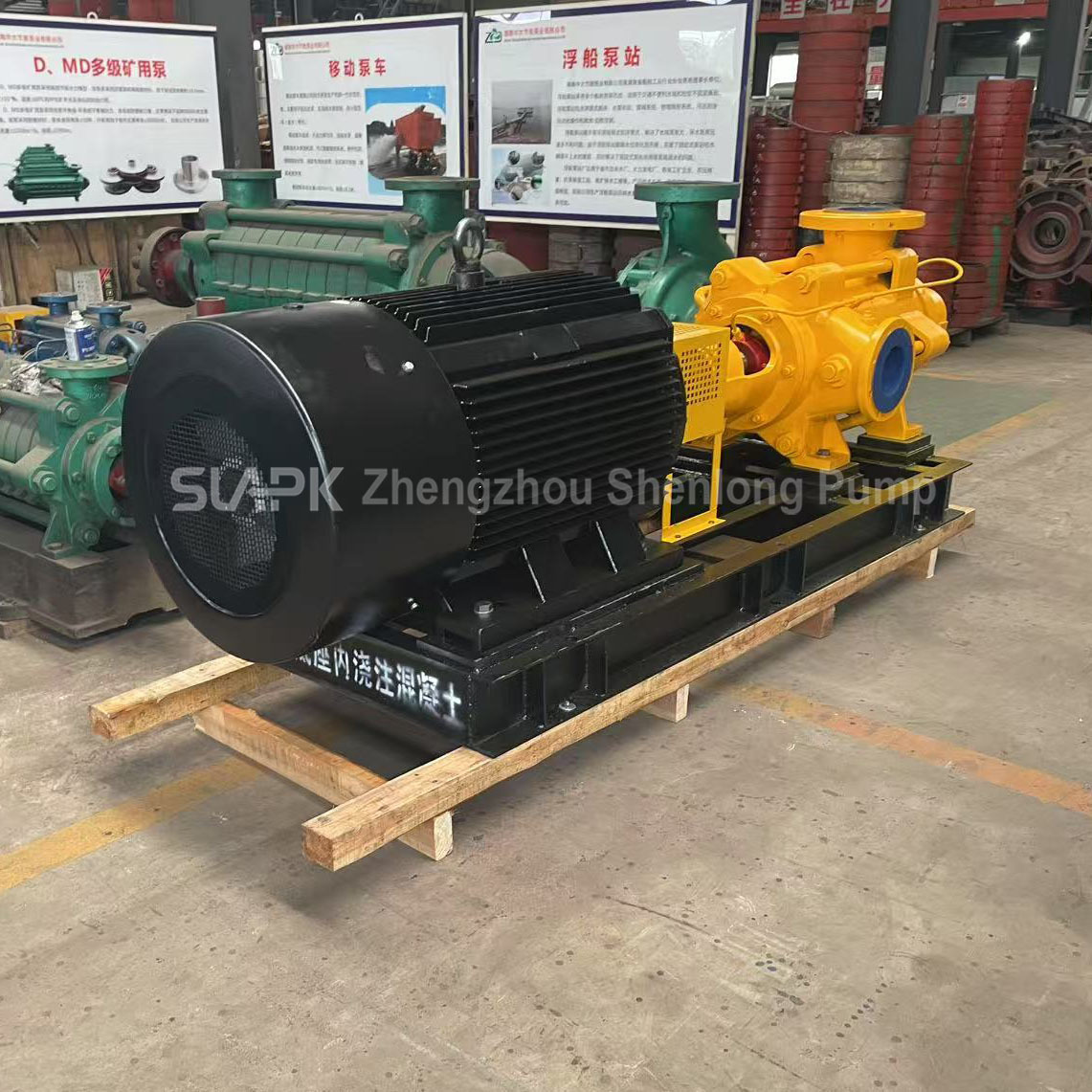

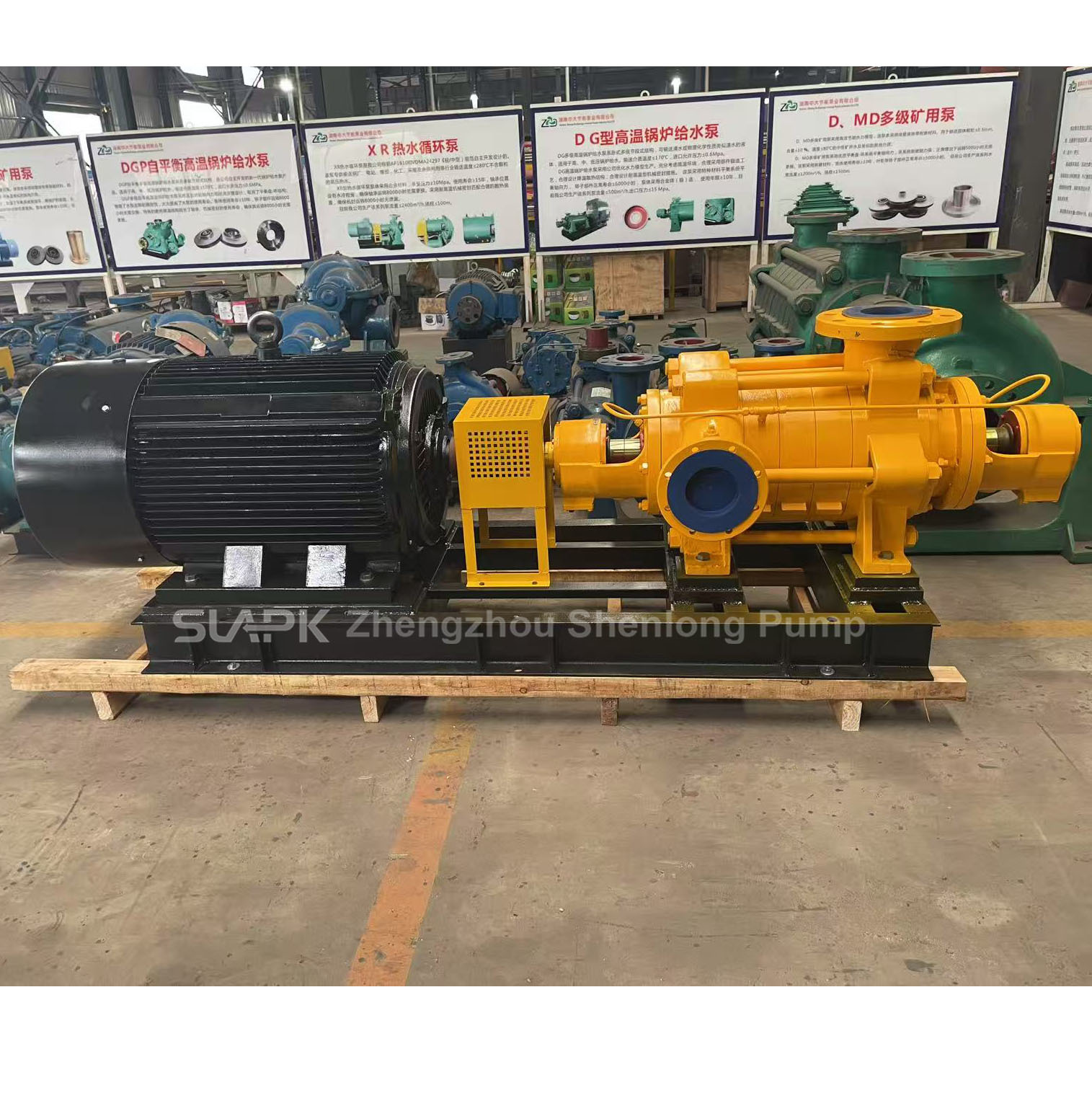

Pompe à eau propre centrifuge multicellulaire horizontale de type D Pompe d'alimentation en eau industrielle à haute pression

Description de produit

Pompe à eau propre centrifuge multi-étages horizontales de type D Pompe d'alimentation en eau industrielle à haute pression

Présentation de la pompe à eau propre centrifuge multi-étages horizontales de type D:

La pompe centrifuge multi-étages horizontale de type D est une pompe centrifuge sectionnelle à aspiration simple et à plusieurs étages. Elle est principalement utilisée dans l'alimentation et le drainage de l'eau industriels et municipaux, les systèmes de surpression des bâtiments de grande hauteur, l'irrigation par aspersion des jardins, la pressurisation de la protection contre les incendies, le transport de l'eau sur de longues distances, les systèmes de chauffage, les installations sanitaires, ainsi que la surpression et l'équipement de circulation d'eau chaude et froide (applications de support).
 La turbine est fabriquée en fonte de haute qualité et contient des aubes. Le liquide entre dans la turbine axialement d'un côté. En raison de la pression inégale des deux côtés de la turbine, une force axiale est inévitablement générée. Cette force axiale est supportée par le disque d'équilibrage. La turbine a subi des tests d'équilibrage statique pendant la fabrication.

La bague d'étanchéité est en fonte et est conçue pour empêcher l'eau à haute pression de fuir vers la section d'entrée. Elle est respectivement fixée sur le segment d'entrée et le segment intermédiaire.

Le disque d'équilibrage est en fonte résistante à l'usure et est situé entre la section de refoulement et le couvercle arrière. Avec la bague d'équilibrage, il forme le dispositif d'équilibrage, qui est utilisé pour contrecarrer les forces axiales.

Zhengzhou Shenlong Pump Industry est un fabricant professionnel de pompes centrifuges multi-étages, avec plus de 40 ans d'expérience dans la recherche, le développement et la production de pompes multi-étages. L'entreprise s'appuie sur de solides capacités techniques, une expérience de production abondante et des méthodes d'essai complètes, ainsi qu'une équipe de conception R&D professionnelle et des techniciens de production.

Application de la pompe à eau propre centrifuge multi-étages horizontales de type D

Domaine d'application de la pompe centrifuge multi-étages horizontale de type D

La pompe centrifuge multi-étages horizontale de type D est conçue pour le transport efficace d'eau propre ou d'autres fluides ayant des propriétés physiques et chimiques similaires à l'eau. Elle convient aux liquides dont la température est comprise entre -20°C et 80°C, contenant des particules solides non solubles avec une concentration volumique maximale de 0,1 % et une granulométrie ne dépassant pas 2 mm.

Les applications typiques comprennent :

Alimentation et drainage de l'eau municipaux

Systèmes de surpression des bâtiments de grande hauteur

Irrigation par aspersion des jardins

Surpression de la protection contre les incendies

Transfert d'eau sur de longues distances

Systèmes de chauffage, ventilation et climatisation (CVC)

Systèmes de support d'équipement industriel

Caractéristiques structurelles de la pompe à eau propre centrifuge multi-étages horizontales de type D

1. Conception et configuration de la pompe

Structure de pompe centrifuge segmentée à aspiration simple et à plusieurs étages avec disposition horizontale ou verticale de l'orifice d'aspiration.

Le corps de pompe est constitué d'une section d'entrée, de sections intermédiaires (configurées en fonction du nombre d'étages) et d'une section de sortie, toutes reliées par des boulons de tension.

Des paliers sont installés aux deux extrémités de la pompe, et le nombre d'étages de la turbine est sélectionné en fonction de la hauteur requise.

2. Ensemble rotor

Les composants rotatifs comprennent un arbre de pompe usiné avec précision, des turbines, des manchons d'arbre et un disque d'équilibrage. Le nombre de turbines correspond au nombre d'étages de la pompe.

Tous les composants sont solidement fixés à l'arbre par des clavettes et des écrous de blocage, assurant la rigidité et l'intégrité de la structure du rotor.

3. Palier et gestion de la force axiale

Le rotor est supporté par des roulements ou des paliers lisses (selon le modèle), les roulements n'étant pas soumis à des charges axiales.

La poussée axiale est compensée par un système de disque d'équilibrage durable. Un indicateur d'usure visuel est installé à l'extrémité de la pompe pour une surveillance en temps réel de l'état du disque d'équilibrage.

Pompe à eau propre centrifuge multi-étages horizontales de type D paramètres :

(Il s'agit d'un type de pompe submersible standard de l'usine de pompes Shenlong, haute température et 380 V/440 V/480 V/600 V/660 V, etc. Veuillez choisir le type de pompe submersible qui vous intéresse.)

FAQ

Q : Quelles sont les méthodes d'étanchéité pour les pompes de type D ? Comment choisir ?

R : Garniture mécanique : Convient aux exigences d'étanchéité à haute température, haute pression ou haute précision (par exemple, dans les industries chimique et pharmaceutique).

Joint de presse-étoupe : Moins cher, adapté aux conditions courantes.

Q : Les directions d'entrée et de sortie de la pompe de type D peuvent-elles être personnalisées ?

R : Oui, les directions d'entrée et de sortie de la pompe de type D (horizontale ou verticale) peuvent être ajustées en fonction de vos exigences d'installation réelles.

Q : Comment choisir le bon type de pompe ?

R : Fournissez vos conditions de travail, le fluide, la tension, et nos ingénieurs vous recommanderont la pompe la plus adaptée. Notre e-mail est enquiry02@apkpump.com, notre Whatsapp est +86 17537187726.Si vous avez des exigences concernant les produits, n'hésitez pas à nous contacter.
