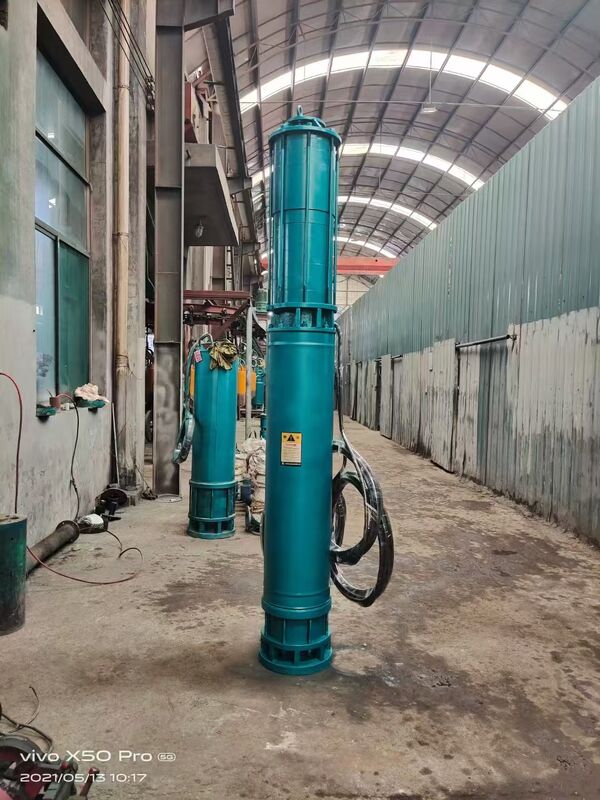

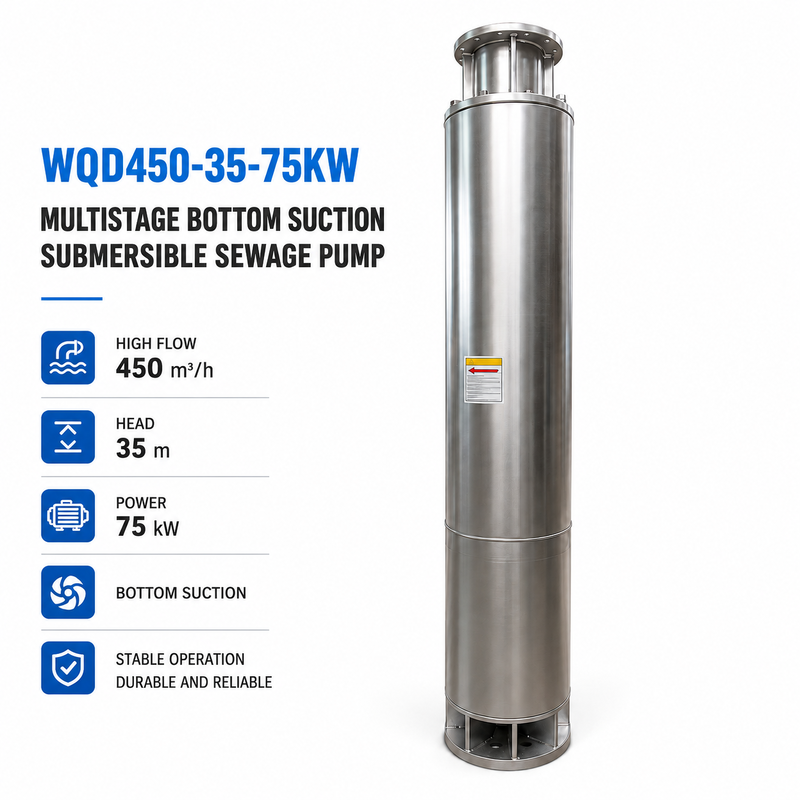

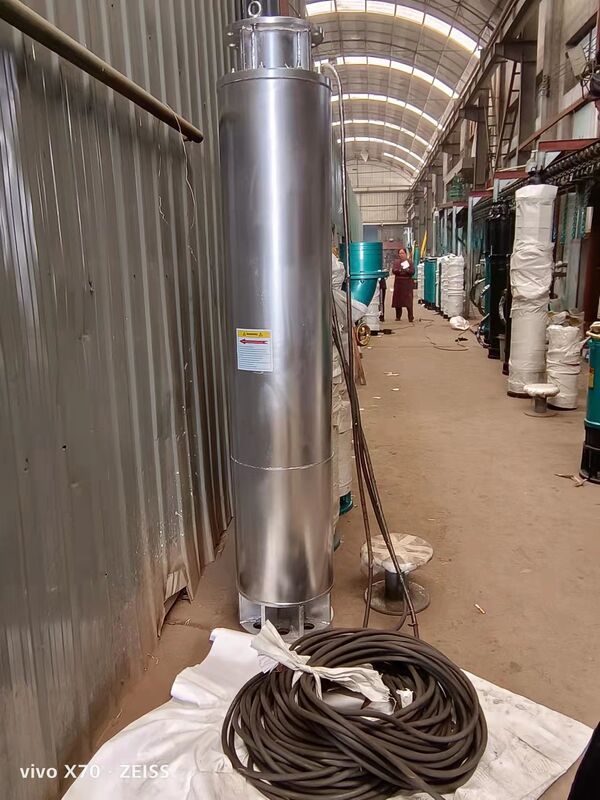

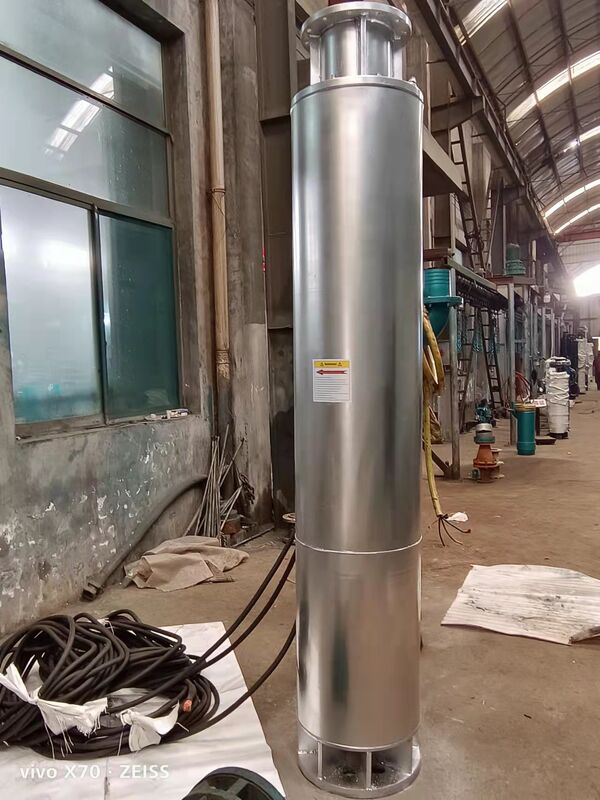

WQD450-35-75KW Pompes d'égout submersibles à aspiration de fond à plusieurs étages
LeWQD450-35-75KW Pompes d'égout submersibles à aspiration de fond à plusieurs étagesest une pompe submersible à écoulement élevé conçue pour le drainage des eaux usées municipales, le transfert des eaux usées industrielles, le drainage minier, la déshydratation des bâtiments,systèmes de drainage souterrains et de déversement d'eau à grande échelle.
Avec un débit nominal d'environ450 m3/h, une tête nominale d' environ35 mètres, et unMoteur submersible de 75 kW, cette pompe est conçue pour des applications nécessitant un transfert d'eaux usées à volume élevé et des performances de drainage stables.
La série WQD adopte uneconception de l'aspiration inférieureCette configuration est adaptée aux puits de citernes, aux réservoirs d'eaux uséesles puits de construction et autres applications où le niveau de liquide doit être réduit autant que possible.
Principales spécifications
| Modèle |
Pour les appareils à commande numérique: |
| Type de pompe |
Pompes d'égouts submersibles |
| Conception |
Pompes submersibles à aspiration de fond à plusieurs étages |
| Flux nominale |
450 m3/h |
| Tête nominale |
35 m |
| Puissance du moteur |
75 kW |
| Type d'aspiration |
Aspiration au fond |
| Installation |
Installation sous-marine |
| Structure de la pompe |
Conception centrifuge à plusieurs étapes |
| Type de moteur |
Moteur submersible |
| Énergie |
AC à trois phases |
| Voltage et fréquence |
Personnalisable selon les exigences du projet |
| Moyen de pompage |
Les eaux usées, les eaux usées et les liquides compatibles |
| Contrôle |
Démarrage direct, démarrage en douceur ou contrôle VFD selon les exigences du projet |
Les performances réelles de la pompe doivent être confirmées en fonction des caractéristiques des eaux usées, de la teneur en particules solides, de la longueur du tuyau, du diamètre du tuyau, de la pression de sortie et des conditions de fonctionnement complètes.
Principales caractéristiques
Capacité de débit élevée de 450 m3/h
Le WQD450-35-75KW est conçu pour des applications de drainage à volume élevé, avec un débit nominal d'environ450 m3/h.
Les applications typiques sont:
- Évacuation des eaux usées municipales
- Transfert des eaux usées industrielles
- Drainage minier
- Déshydratation des bâtiments
- Drainage souterrain
- Drainage des réservoirs d'eau usée
- Évacuation des décharges
- Projets de drainage à grande échelle
35 m Tête
La tête nominale du WQD450-35-75KW est d'environ35 mètres, ce qui le rend approprié pour les applications de drainage à débit élevé et à tête moyenne.
La tête de pompe requise ne doit pas être déterminée uniquement par la hauteur de levage verticale.
Tête totale = élévation verticale + perte de frottement de la conduite + perte locale + pression de sortie requise
Conception de l'aspiration inférieure
Leconception de l'aspiration inférieurepermet à la pompe de prélever les eaux usées de la partie inférieure de la citerne ou du réservoir.
Cette configuration est particulièrement utile pour:
- Des fosses de marais
- réservoirs d'eaux usées
- Pits de construction
- Projet souterrain
- Déshydratation temporaire
- Applications de drainage à bas niveau
Conception centrifuge à plusieurs étapes
Le WQD450-35-75KW utilise unstructure de pompe centrifugeuse à plusieurs étagesPlusieurs moteurs augmentent progressivement la pression du liquide pompé.
La conception en plusieurs étages convient aux applications nécessitant une combinaison de:
Flux élevé + tête moyenne
Moteur submersible lourd de 75 kW
La pompe est équipéeMoteur submersible de 75 kW, adapté aux grands systèmes de drainage et aux applications en continu.
Les configurations du moteur peuvent être sélectionnées en fonction du système électrique du client et des exigences du projet, notamment:
- Voltage
- Fréquence
- Phases
- Classe d'isolation
- Classe de protection
- Longueur du câble
- Méthode de démarrage
- Opération VFD
Applications
Évacuation des eaux usées municipales
La pompe peut être utilisée dans les réservoirs d'eaux usées municipales, les citernes, les stations de pompage des eaux usées et autres systèmes de drainage des eaux usées.
Les eaux usées industrielles
Le WQD450-35-75KW peut être utilisé pour le transfert des eaux usées industrielles et des liquides de drainage de processus compatibles avec les matériaux de la pompe.
Les applications typiques sont:
- Drainage des usines
- Transfert des eaux usées industrielles
- Installations de traitement des eaux usées
- Évacuation des eaux usées de production
- Réservoirs de collecte industriels
Drainage minier
La pompe peut être utilisée pour le drainage à volume élevé dans les mines, les puits miniers et les zones de collecte d'eau de mine.
Déshydratation des bâtiments
La configuration d'aspiration du fond est adaptée aux puits de construction, aux projets souterrains, aux tunnels et à d'autres applications de déshydratation temporaire.
Drainage souterrain
La pompe peut être utilisée dans les parkings souterrains, les installations souterraines, les tunnels et autres systèmes de drainage bas.
Comment choisir une pompe d'égout submersible
Avant de choisir le WQD450-35-75KW, les clients doivent fournir les informations de fonctionnement suivantes.
Taux de flux requis
Par exemple:450 m3/h
Le débit détermine le volume d'eaux usées que la pompe doit transférer par heure.
Tête requise
Par exemple:35 m
La tête requise doit être calculée en fonction de l'élévation verticale réelle, des pertes de conduites et de la pression de sortie.
Caractéristiques des eaux usées
Veuillez fournir des informations sur:
- Température du liquide
- Concentration de particules solides
- Taille maximale des particules
- Contenu en sable
- Corrosivité
- Valeur de pH
- Densité du liquide
Dimensions du bassin ou du réservoir
Veuillez fournir:
- Dimensions de la soupape
- Profondeur du réservoir
- Niveau liquide minimum
- Niveau liquide maximal
- Espace disponible pour l'installation des pompes
Conditions des pipelines
Les informations suivantes sont recommandées:
- Diamètre du tuyau de décharge
- Longueur totale du pipeline
- Hauteur de levage verticale
- Nombre de coudes
- Nombre de soupapes
- Pression de sortie requise
Considérations relatives à l'installation
Avant d'installer la pompe submersible à eaux usées WQD450-35-75KW, confirmer les dimensions de la pompe, l'espace d'installation et les conditions d'entrée.
Pendant l'installation:
- S'assurer que la pompe fonctionne dans les conditions d'immersion spécifiées
- Évitez les séchages prolongés
- Confirmer que le tuyau de décharge peut résister à la pression de fonctionnement
- Sélectionnez un câble approprié pour le moteur de 75 kW
- Installer une protection appropriée contre la surcharge
- Fournir une protection contre la perte de phase et le court-circuit
- Vérifiez la direction de rotation du moteur avant le fonctionnement initial
- Confirmer que les particules solides ne dépassent pas la plage autorisée
Pour une grandePompes submersibles pour les eaux usées de 75 kW, l'installation électrique et la mise en service doivent être effectuées par du personnel qualifié.
Questions fréquemment posées
Quel est le débit de la pompe WQD450-35-75KW?
Le débit nominal est d'environ450 m3/hLe débit réel dépend du point de fonctionnement du système complet.
Quelle est la tête de la pompe à eaux usées WQD450-35-75KW?
La tête nominale est approximativement35 mètresLa tête de fonctionnement réelle doit être calculée en fonction de la portance verticale, des pertes de tuyauterie et de la pression de sortie.
Quelle est la puissance du moteur de cette pompe?
Le WQD450-35-75KW est équipé d'unMoteur submersible de 75 kW.
Qu'est-ce qu'une pompe à aspiration sous-marine pour les eaux usées?
Une pompe submersible d'aspiration de fond attire le milieu pompé par une entrée située à la partie inférieure de la pompe.puits de construction et applications où un faible niveau de liquide résiduel est requis.
Cette pompe peut-elle gérer les eaux usées contenant des particules solides?
Il peut être configuré pour des conditions spécifiques des eaux usées.Taille maximale des particules solides, concentration et caractéristiques du milieuPour les eaux usées contenant des concentrations élevées de sable abrasif, de gravier ou de lisier, il convient d'envisager une pompe spéciale résistante à l'usure.
La tension et la fréquence peuvent-elles être personnalisées?
Oui, le moteur peut être configuré en fonction de l'alimentation locale du client.Voltage + fréquence + phase
Par exemple:380V / 50Hz / 3 phases
Comment puis-je confirmer si le WQD450-35-75KW est adapté à mon projet?
Veuillez fournir:Débit requis + Tête requise + Moyen + Taille de particule solide + Longueur du pipeline + Ascenseur vertical + Voltage/Frequence
Notre équipe technique peut ensuite évaluer la configuration de la pompe appropriée.
