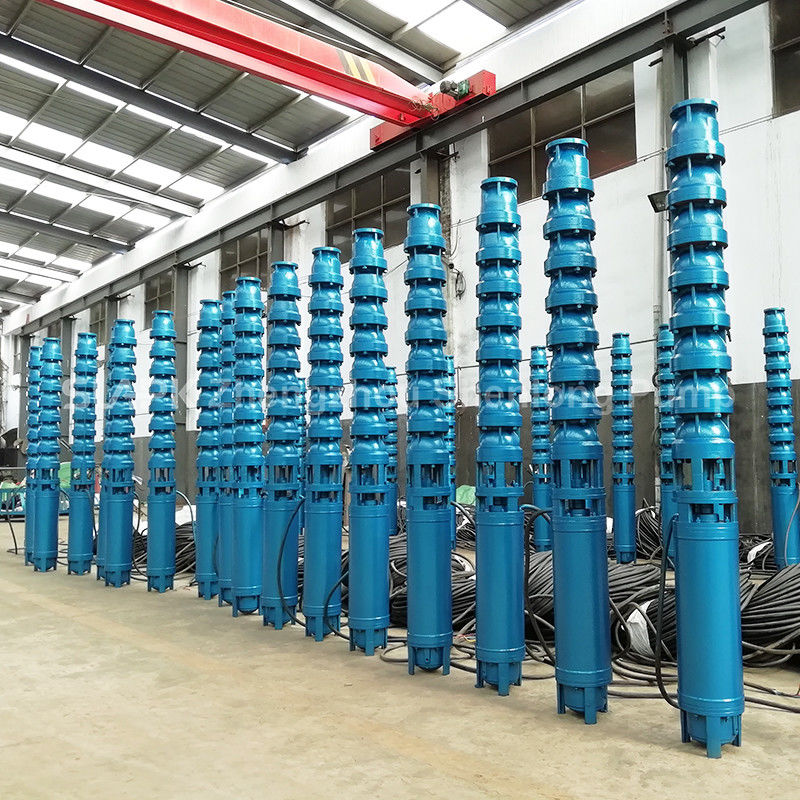

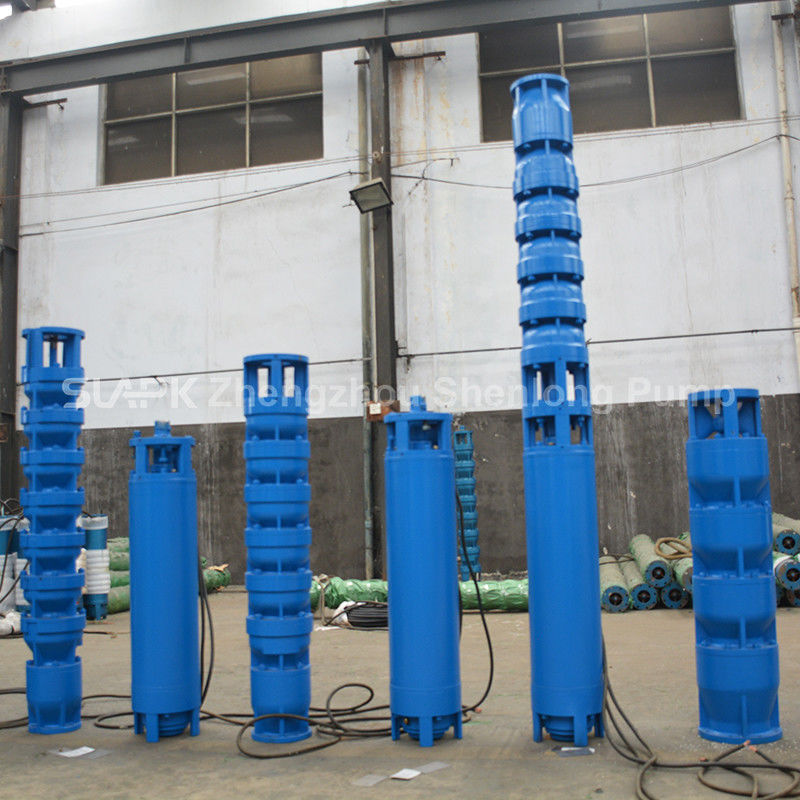

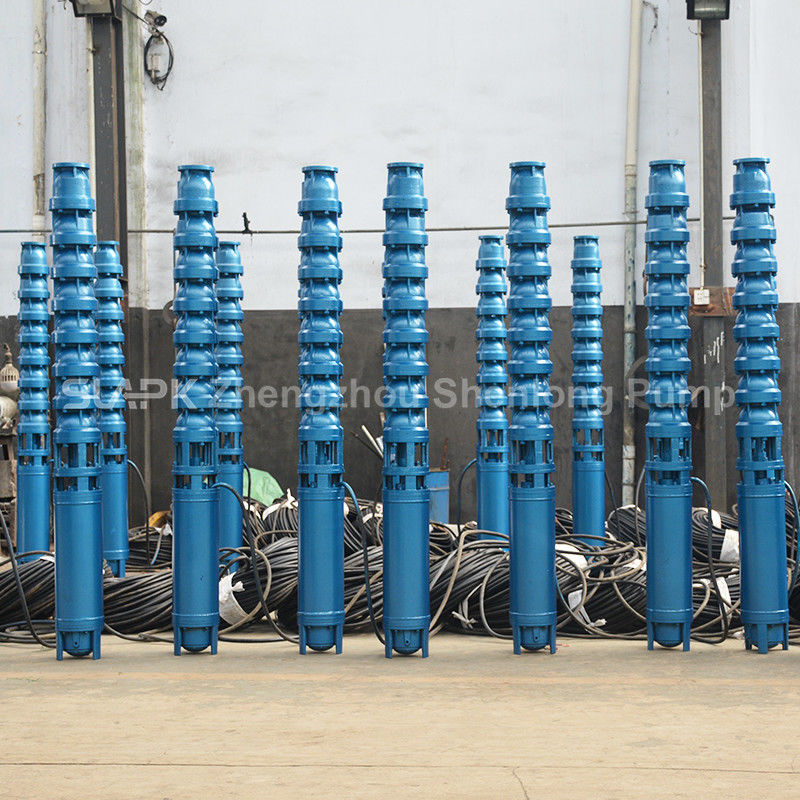

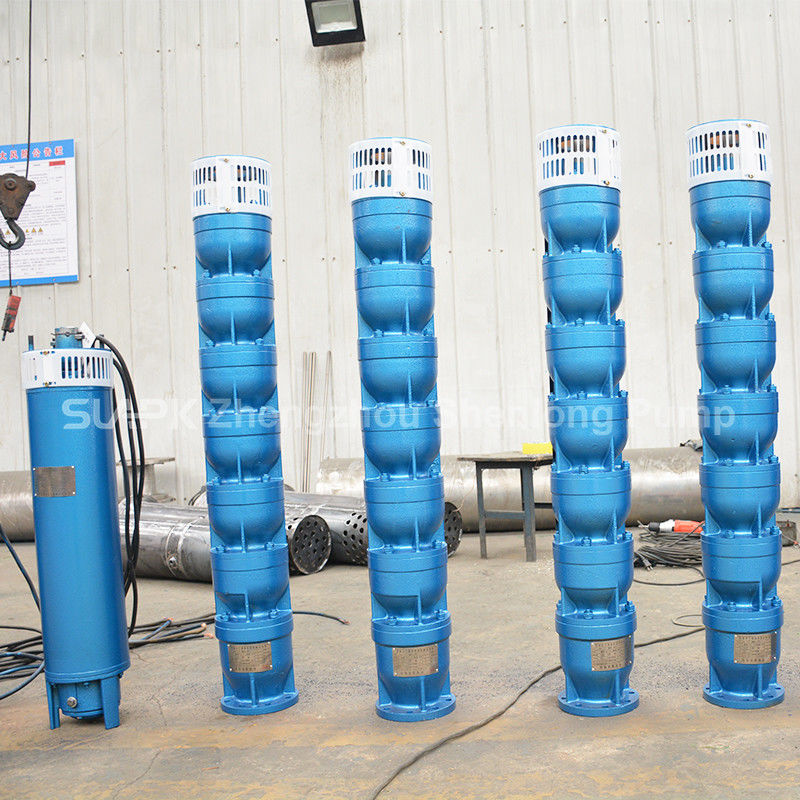

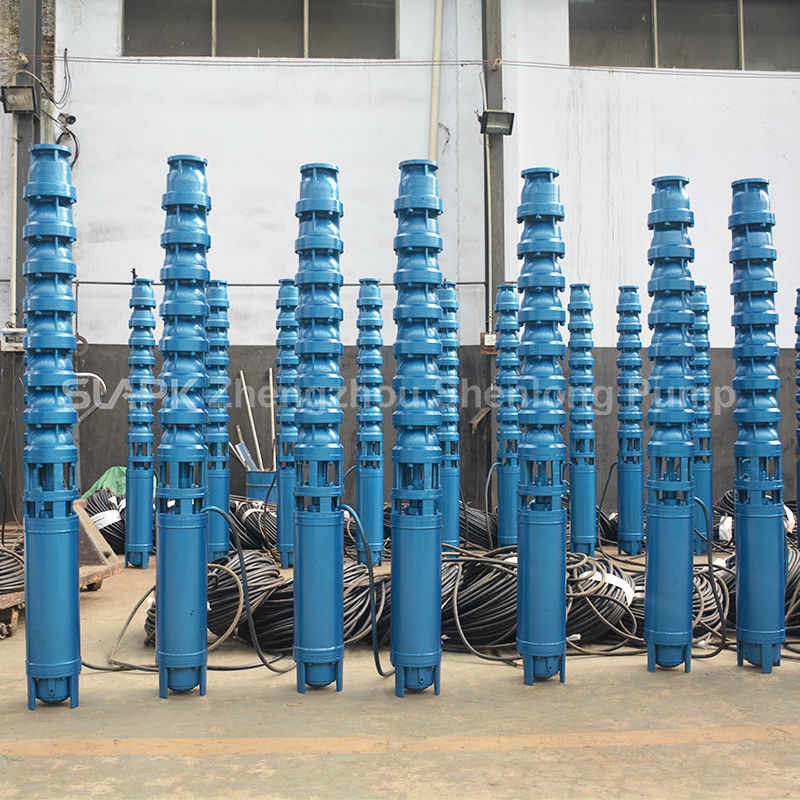

Pompe submersible pour puits profonds en fonte 150QJ80-60/10-22kW
Triphasé 400V | 50Hz | 22kW | Construction en fonte | Conception multi-étages
La 150QJ80-60/10-22kW est une pompe submersible verticale multi-étages pour puits profonds, conçue pour l'extraction d'eau souterraine, l'irrigation agricole, le remplissage de réservoirs, l'approvisionnement en eau pour la construction et le transfert général d'eau industrielle.
La pompe et le moteur submersible fonctionnent sous l'eau comme une unité intégrée, réduisant le besoin d'espace d'installation en surface. Sa conception hydraulique multi-étages assure une alimentation en eau stable pour les applications nécessitant un débit et une pression moyens à élevés.
Spécifications techniques principales
| Nom du produit |
Pompe submersible pour puits profonds en fonte |
| Modèle |
150QJ80-60/10-22kW |
| Type de pompe |
Pompe de forage verticale multi-étages |
| Tension nominale |
Triphasé 400V |
| Fréquence nominale |
50Hz |
| Puissance nominale du moteur |
22kW |
| Débit de référence |
Environ 80m³/h |
| Hauteur de référence |
Environ 60m |
| Nombre de étages de référence |
10 |
| Matériau principal de la pompe |
Fonte |
| Méthode d'installation |
Installation verticale immergée |
| Milieu recommandé |
Eau claire ou eau souterraine à faible teneur en sable dans les limites autorisées par le fabricant |
| Applications typiques |
Extraction d'eau de puits profonds, irrigation, remplissage de réservoirs, construction et approvisionnement en eau industrielle |
Important : Le débit, la hauteur manométrique et le nombre d'étages ci-dessus sont basés sur la désignation courante du modèle de la série QJ. Les définitions de modèles, les matériaux, les dimensions et les performances peuvent varier entre les fabricants. Les spécifications finales doivent être confirmées à l'aide de la plaque signalétique du produit, de la courbe de performance, de la fiche technique et de l'accord technique signé.
Explication du numéro de modèle
Selon la méthode de dénomination courante utilisée pour les pompes de puits profonds de la série QJ :
150 : Indique généralement la classe de diamètre de forage applicable
QJ : Indique une série de pompes submersibles pour puits profonds
80 : Indique généralement un débit nominal d'environ 80m³/h
60 : Indique généralement une hauteur manométrique nominale d'environ 60m
10 : Indique généralement le nombre d'étages de la pompe
22kW : Puissance nominale du moteur
400V/50Hz : Alimentation triphasée nominale
Étant donné que les fabricants peuvent utiliser différents systèmes de désignation de modèles, la taille de sortie, le diamètre de la pompe, la configuration des matériaux, la courbe de performance et les spécifications du moteur doivent être vérifiés avant de commander.
Caractéristiques du produit
- Fonctionnement immergé en puits profond : La pompe et le moteur fonctionnent sous le niveau de l'eau comme une unité intégrée, économisant de l'espace d'installation et éliminant le besoin d'un long arbre de transmission en surface.
- Conception hydraulique multi-étages : Plusieurs roues augmentent la pression étape par étape, rendant la pompe adaptée aux applications nécessitant une pression de refoulement élevée.
- Alimentation électrique industrielle triphasée : Le moteur submersible de 22kW est conçu pour une alimentation triphasée 400V, 50Hz, adaptée aux systèmes électriques industriels, agricoles et d'ingénierie.
- Construction en fonte : Le corps de pompe en fonte offre une résistance structurelle et convient à l'eau claire ou à l'eau souterraine à faible teneur en sable dans les limites spécifiées.
- Large gamme d'applications : Convient à l'extraction d'eau de forage, à l'irrigation agricole, au remplissage de réservoirs, à l'aménagement paysager, à l'approvisionnement en eau pour la construction et au transfert d'eau industrielle.
- Compatible avec les systèmes de protection électrique : Fonctionne avec des panneaux de commande offrant une protection contre les surcharges, les courts-circuits, les pertes de phase, les sous-tensions, les surtensions, les fuites et le fonctionnement à sec.
Applications typiques
- Extraction d'eau de puits profonds et de forages : Levage d'eau souterraine de puits profonds ou de forages pour les réservoirs de stockage, les réservoirs, les pipelines ou les systèmes de distribution.
- Irrigation agricole : Convient à l'irrigation des terres agricoles, à l'irrigation par aspersion, aux systèmes de stockage d'irrigation par goutte-à-goutte et aux projets agricoles à grande échelle.
- Remplissage de réservoirs et de citernes : Transfert d'eau souterraine vers des réservoirs de stockage, des réservoirs surélevés, des réservoirs d'eau d'incendie et d'autres installations de stockage d'eau.
- Approvisionnement en eau pour la construction : Approvisionnement en eau temporaire ou permanent sur les chantiers de construction, les projets routiers, les installations de soutien minier et les projets d'infrastructure.
- Transfert d'eau industrielle : Alimentation en eau de procédé, renouvellement de l'eau de refroidissement, prise d'eau pour le traitement de l'eau et autres applications industrielles générales.
Guide de sélection de pompe
La seule puissance nominale du moteur de 22kW n'est pas suffisante pour la sélection de la pompe. Les informations suivantes doivent être confirmées avant de passer une commande :
- Débit requis en mètres cubes par heure
- Pression de refoulement requise ou hauteur manométrique totale
- Diamètre intérieur et profondeur totale du forage
- Niveau d'eau statique et niveau d'eau dynamique
- Rendement disponible du puits
- Distance verticale entre le niveau d'eau dynamique et le point de refoulement
- Diamètre de la conduite, longueur totale, raccords et nombre de coudes
- Température de l'eau, teneur en sable, pH et corrosivité
- Tension et fréquence réelles de l'alimentation électrique
- Longueur du câble entre la pompe et le panneau de commande
- Temps de fonctionnement quotidien requis
- Si un fonctionnement en continu est requis
La hauteur manométrique totale doit inclure la hauteur de levage verticale, les pertes par frottement dans la conduite, les pertes de résistance locales et la pression requise au point de refoulement.
Pour un fonctionnement efficace et fiable, le point de fonctionnement réel doit se situer dans la plage de fonctionnement recommandée par le fabricant sur la courbe de performance de la pompe.
Instructions d'installation
- Inspecter la pompe, le moteur, le câble et les connexions pour détecter tout dommage de transport avant l'installation
- Utiliser un équipement de levage approprié et des composants porteurs approuvés
- Ne jamais soulever ou suspendre la pompe par son câble électrique
- S'assurer que tous les raccords de la conduite montante sont sécurisés et protégés contre le desserrage
- Installer la pompe verticalement, sauf si le fabricant approuve une autre méthode d'installation
- Maintenir l'entrée de la pompe à une distance appropriée au-dessus du fond du puits pour réduire l'ingestion de sable et de sédiments
- S'assurer que le moteur submersible reste entièrement immergé conformément aux exigences de refroidissement du fabricant
- Vérifier la résistance d'isolement, la tension d'alimentation, la séquence de phase et le câblage avant le premier démarrage
- Installer un clapet anti-retour, une vanne d'isolement, un manomètre et un dispositif de surveillance du débit appropriés si nécessaire
- Ne pas faire fonctionner la pompe sans eau ou contre une vanne de refoulement complètement fermée pendant une période prolongée
- Sélectionner le câble d'alimentation en fonction de la puissance nominale du moteur, de la longueur du câble, de la méthode de démarrage et de la chute de tension admissible
- L'installation et la maintenance électriques doivent être effectuées par du personnel qualifié
Fonctionnement et maintenance
Pendant le fonctionnement, surveiller régulièrement le courant du moteur, la tension, le débit, la pression de refoulement, la qualité de l'eau, les vibrations et l'état du panneau de commande.
Arrêter la pompe et inspecter le système si l'une des conditions suivantes se produit :
- Courant moteur anormalement élevé ou bas
- Réduction significative du débit
- Pression de refoulement insuffisante
- Déclenchement fréquent du panneau de commande
- Bruit ou vibration inhabituel
- Augmentation soudaine de la teneur en sable
- Alimentation électrique instable
- Surchauffe du câble ou des connexions
Avant de redémarrer la pompe après un stockage prolongé, inspecter l'isolation du câble, les connexions électriques, le système de commande, la tuyauterie et les composants rotatifs accessibles.
Questions fréquemment posées
Que signifie 150QJ80-60/10 ?
Selon la convention de dénomination courante de la série QJ, "150" fait généralement référence à la classe de diamètre de forage applicable, "80" indique un débit d'environ 80m³/h, "60" indique une hauteur manométrique d'environ 60m, et "10" indique dix étages de pompe. La définition exacte du modèle doit être confirmée auprès du fabricant.
Cette pompe peut-elle fonctionner sur une alimentation de 380V ?
Ce produit est spécifié pour une alimentation triphasée 400V, 50Hz. Le fonctionnement sur un réseau 380V dépend de la plage de tension autorisée indiquée sur la plaque signalétique du moteur et des conditions de tension réelles du site. Obtenez toujours une confirmation écrite du fournisseur ou du fabricant du moteur avant de connecter la pompe à une tension d'alimentation différente.
Quel panneau de commande est requis pour une pompe de 22kW ?
Le panneau de commande doit correspondre au moteur triphasé de 22kW, à la méthode de démarrage sélectionnée, à l'alimentation électrique locale et aux conditions de fonctionnement. Les fonctions de protection recommandées comprennent la protection contre les courts-circuits, les surcharges, les pertes de phase, les sous-tensions, les surtensions, les fuites et le fonctionnement à sec. Des calculs de chute de tension sont également requis lorsque de longs câbles d'alimentation sont utilisés.
Cette pompe en fonte peut-elle gérer de l'eau sableuse ?
Cette pompe est principalement destinée à l'eau claire ou à l'eau souterraine à faible teneur en sable dans les limites spécifiées par le fabricant. Une teneur élevée en sable peut accélérer l'usure des roues, des diffuseurs, des roulements et d'autres composants hydrauliques. Pour l'eau sableuse, demandez une configuration résistante à l'usure ou sélectionnez une pompe spécialement conçue pour les milieux abrasifs.
Peut-elle pomper des liquides corrosifs ?
Une pompe submersible standard en fonte n'est pas recommandée pour les liquides fortement acides, alcalins, salins ou chimiquement corrosifs. Pour l'eau corrosive, sélectionnez de l'acier inoxydable ou un autre matériau résistant à la corrosion approprié en fonction d'une analyse de la qualité de l'eau.
La pompe peut-elle fonctionner en continu ?
Le fonctionnement continu peut être possible lorsque la pompe est correctement sélectionnée, entièrement immergée, adéquatement refroidie et fonctionne dans la plage de performance recommandée. La classe de service autorisée, le nombre maximum de démarrages par heure et les exigences de refroidissement doivent être confirmés à partir de la fiche technique du moteur.
Quelles informations sont nécessaires pour un devis ?
Veuillez fournir les informations suivantes : débit requis, hauteur manométrique totale ou pression de sortie requise, diamètre et profondeur du forage, niveaux d'eau statique et dynamique, rendement disponible du puits, température et teneur en sable de l'eau, tension et fréquence de l'alimentation électrique, longueur de câble requise, diamètre de la conduite et longueur totale de la conduite, heures de fonctionnement quotidiennes, emplacement de l'installation et accessoires requis.
Accessoires recommandés
Selon l'installation, le système de pompage complet peut inclure :
- Moteur submersible
- Câble d'alimentation étanche
- Panneau de commande de pompe
- Clapet anti-retour
- Vanne d'isolement
- Conduite montante
- Connecteurs de câble
- Composants de support de tête de puits
- Manomètre
- Débitmètre
- Capteur de niveau d'eau
- Dispositif de protection contre le fonctionnement à sec
Tous les composants et accessoires fournis doivent être clairement indiqués dans le devis final.
