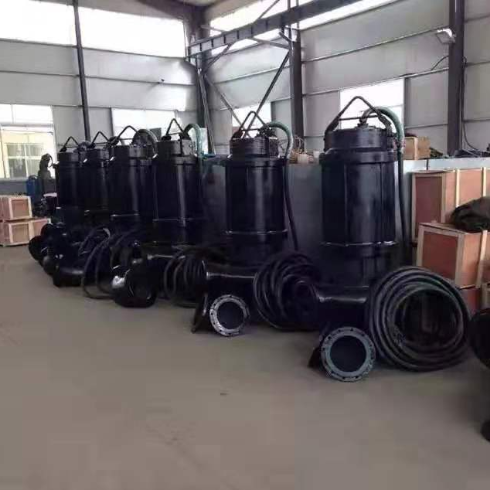

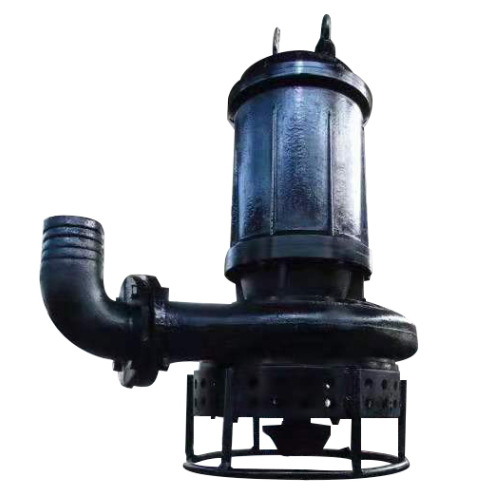

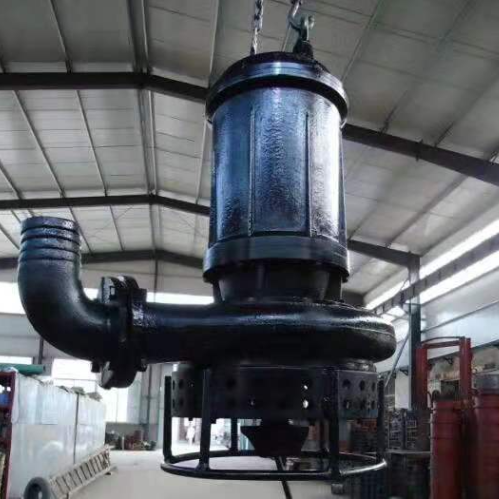

Pompe à lisier submersible de 15 kW avec sortie de décharge DN100 et alliage à haute teneur en chrome pour le traitement des lisiers abrasifs

Le100ZJQ55-30-15 kW pompe à lisier submersibleest conçu pour le transfert de mélanges abrasifs contenant du sable, de la boue, du limon et des solides en suspension.55 m3/h, un chef de30 m, une15 kWmoteur et unSortie de décharge DN100, ce modèle est adapté à la manipulation de lisier à charge moyenne où les pompes à eau propre classiques peuvent présenter une usure rapide, un blocage des sédiments ou une aspiration instable.

Contrairement aux systèmes de pompage à surface, le moteur et la section hydraulique fonctionnent comme une unité immergée intégrée.réduire le besoin de longues conduites d'aspiration et simplifier les installations temporaires ou mobiles de transfert de lisier.

Le moteur électrique et la pompe partagent un arrangement coaxial compact.Cette configuration est utile dans les puits de mines, étangs de dépôt, fosses de construction et autres endroits où le niveau de l'eau ou la profondeur des sédiments changent pendant l'exploitation.

Un agitateur mécanique est installé sous la roue principale, qui, pendant le fonctionnement, relâche les sédiments accumulés autour de l'entrée de la pompe et aide à mélanger les particules déposées avec le liquide environnant.La suspension résultante peut alors entrer dans la pompe de manière plus cohérente, réduisant l'élimination manuelle des sédiments avant le pompage.

L'agitateur est destiné à mobiliser des dépôts locaux autour de l'entrée, mais l'adéquation finale dépend encore de la taille des particules, de la concentration de solides et des caractéristiques de dépôt du matériau.

La roue principale, l'agitateur et les principales pièces d'usure humidifiées utilisent un alliage à haute teneur en chrome.Comparé aux pièces de fonte ordinaires, il fournit une surface d'usure plus appropriée pour un contact répété avec le lisier.Les configurations SS304 et SS316L sont également disponibles dans la série ZJQ plus large pour différentes exigences mécaniques et de corrosion.

La connexion de décharge DN100 permet une installation pratique de tuyaux ou de conduites pour des systèmes de déshydratation temporaire et de transfert fixe de lisier.un tuyau trop petit augmente la perte de frottement, tandis qu'un tuyau surdimensionné peut réduire la vitesse du lisier et permettre aux solides de s'installer.

• Drainage des citernes minières et transfert de lisier
• Élimination du sable et des boues des bassins de dépôt
• Dénaturation des carrières et traitement des sédiments
• Déshydratation des puits de fondation du chantier
• Transfert de lisier des usines métallurgiques et sidérurgiques
• Poissons de cendres ou de sédiments de centrales thermiques
• Désilage des rivières, des étangs et des réservoirs industriels
• Systèmes d'eau de procédé contenant des solides abrasifs en suspension

Pour confirmer si le modèle 100ZJQ55-30-15 est approprié, veuillez indiquer:

• Débit requis et tête dynamique totale
• Densité de lisier ou concentration estimée de solides
• Taille maximale des particules et type de particules
• Température moyenne, pH et composants corrosifs
• Énergie, y compris tension, fréquence et phase
• Diamètre, longueur et élévation verticale du tuyau de décharge
• Profondeur d'installation et heures de fonctionnement prévues

Ces détails permettent de vérifier la charge du moteur, la compatibilité du matériau, la vitesse du tuyau et la configuration de la pièce d'usure requise.

Installez la pompe verticalement sur une base stable ou suspendre à l'aide des points de levage désignés.Vérifiez si les tuyaux de décharge sont bien reliés et évitez les courbes nettes qui ajoutent une résistance inutile..

Avant le démarrage, vérifier l'alimentation, la séquence de phase, l'état d'isolation et les réglages de protection du panneau de commande.les joints et la ligne de décharge à intervalles basés sur l'abrasivité et les heures de fonctionnement du lisierSi le débit ou la pression diminue, vérifiez l'usure, l'accumulation de sédiments et le blocage des conduites avant de continuer le fonctionnement.

Envoyez-nous les propriétés de la suspension, le point de service requis et l'alimentation électrique.méthode de contrôle et disposition des rejets pour votre projet.

Pour cette configuration fournie, "100" indique la taille de décharge DN100, "55" indique un débit nominal de 55 m3/h, "30" indique une tête nominale de 30 m et "15" indique un moteur de 15 kW.

Oui, le mélangeur de fond relâche les sédiments près de l'entrée, tandis que les pièces d'usure en alliage à haute teneur en chrome sont destinées au sable abrasif, à la boue et à la suspension minérale.La taille maximale des particules et la concentration des solides doivent être confirmées avant la sélection..

Oui, la pompe est conçue pour fonctionner sous l'eau, une couverture liquide suffisante permet de refroidir le moteur et un fonctionnement stable.

La sélection du matériau dépend du milieu, la configuration standard à haute teneur en chrome privilégie la résistance à l'abrasion.Les options SS304 ou SS316L peuvent être envisagées pour certaines conditions de corrosion après révision du pH., chlorures, température et composition chimique.

Veuillez indiquer le débit, la tête, la densité du lisier, la concentration de solides, la taille maximale des particules, la température moyenne, le pH, la tension, la fréquence, les détails du pipeline et la profondeur d'installation.
