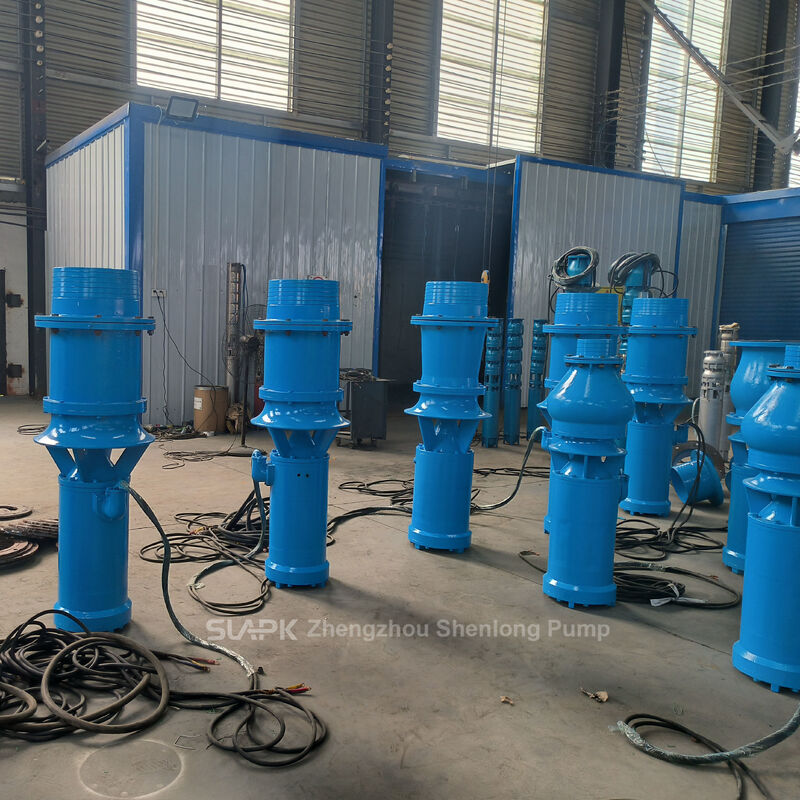

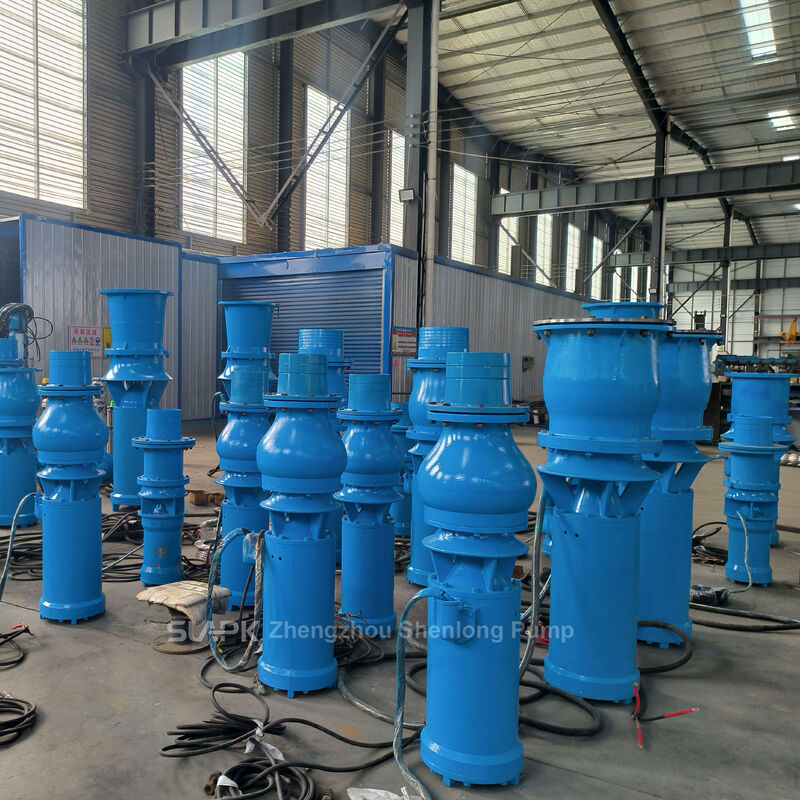

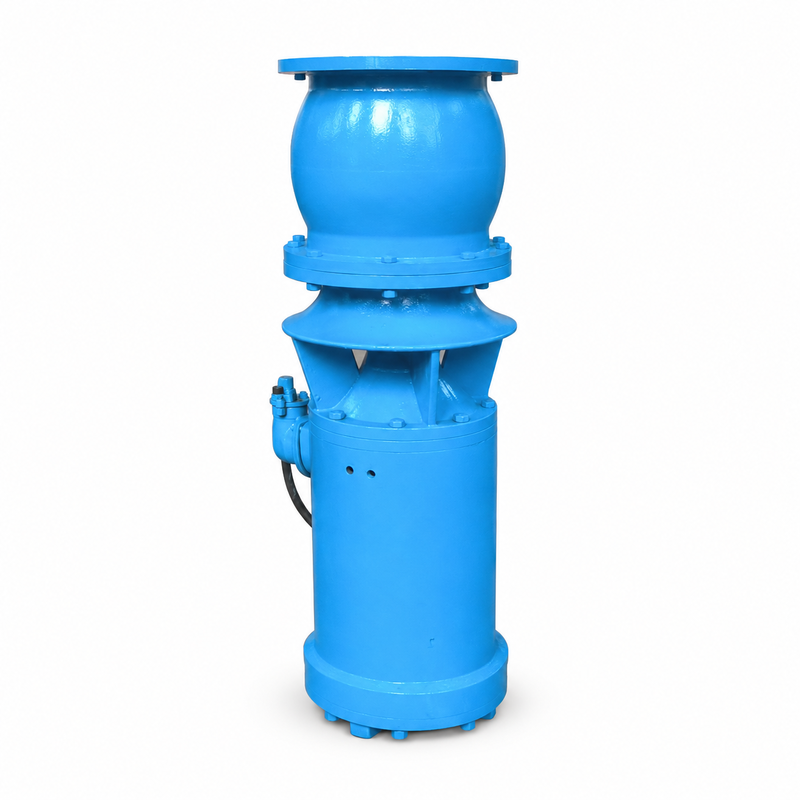

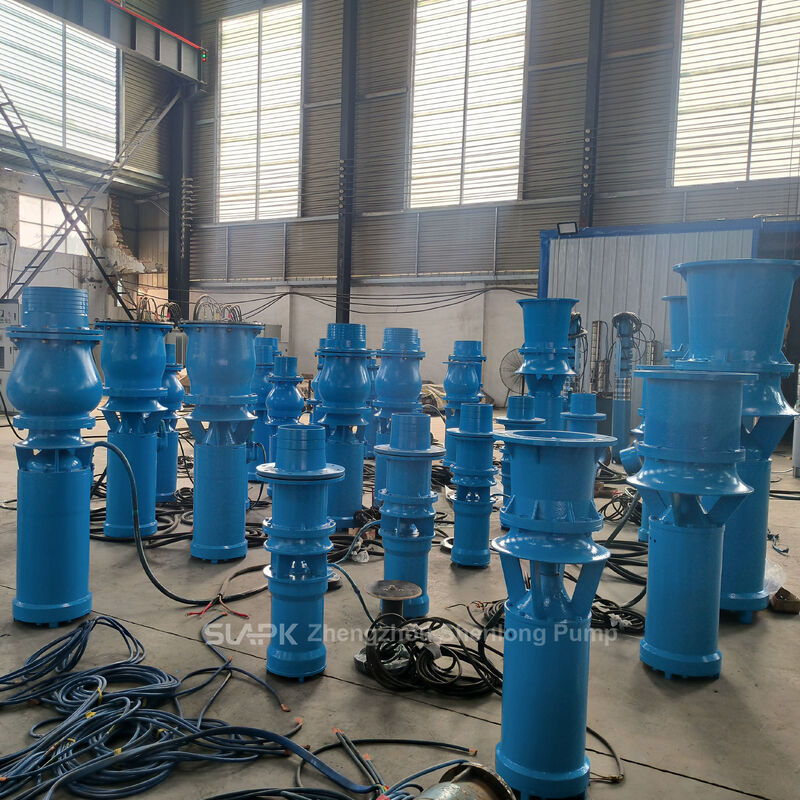

Pompes submersibles axiales et mixtes à haut débit QSZ et QSH
Les pompes des séries QSZ et QSH sont des pompes submersibles à haut débit conçues pour le drainage, l'irrigation, la circulation d'eau et le transfert de grands volumes d'eau. Avec une plage de puissance de 7,5 - 55 kW et une capacité de débit de 260 - 2 880 m³ / h, ces pompes conviennent aux projets nécessitant un apport d'eau continu à une hauteur manométrique relativement faible ou moyenne.
La pompe et le moteur forment une unité submersible intégrée. Pendant le fonctionnement, la pompe complète est installée sous le niveau de l'eau, éliminant ainsi le besoin d'un long arbre de transmission et d'un moteur séparé hors de l'eau. Cette structure compacte simplifie l'installation et rend les séries QSZ et QSH pratiques pour les stations de pompage avec un espace limité.
Pompe submersible axiale QSZ
La pompe submersible axiale QSZ déplace l'eau principalement dans la direction de l'arbre de la pompe. Elle est conçue pour les applications nécessitant un débit très important à une hauteur manométrique relativement faible.
Les applications typiques comprennent l'irrigation agricole, le drainage des eaux de crue, la circulation de l'eau en aquaculture, le rejet des eaux pluviales municipales et le transfert d'eau entre réservoirs ou canaux.
Pompe submersible à flux mixte QSH
La pompe submersible à flux mixte QSH combine un mouvement d'eau axial et radial. Par rapport à une pompe axiale typique, elle convient aux conditions de fonctionnement nécessitant un débit élevé associé à une hauteur manométrique modérément plus élevée.
La série QSH peut être utilisée pour la circulation d'eau de refroidissement industrielle, le drainage municipal, les stations de pompage d'irrigation, les projets de conservation de l'eau et d'autres systèmes de transfert de grands volumes d'eau.
Caractéristiques du produit
- Apport d'eau à haut débit : La structure hydraulique est conçue pour le transfert de grands volumes d'eau. Elle permet à la pompe de déplacer des quantités d'eau substantielles sans nécessiter une salle de pompe conventionnelle installée à sec.
- Conception submersible intégrée : Le moteur et la pompe sont assemblés en une seule unité et fonctionnent sous l'eau. Cette disposition réduit l'espace requis au-dessus de la station de pompage et évite les travaux d'alignement associés aux systèmes de pompage à arbre long.
- Installation flexible : Les pompes QSZ et QSH peuvent être configurées pour différentes structures d'installation en fonction du projet. Leur conception verticale compacte les rend adaptées aux nouvelles stations de pompage ainsi qu'à la rénovation des installations de drainage et d'irrigation existantes.
- Fonctionnement stable : La roue et le passage d'écoulement sont conçus selon les conditions hydrauliques requises. Une sélection correcte de la pompe permet de réduire les vibrations inutiles, les pertes hydrauliques et la consommation d'énergie pendant le fonctionnement.
- Maintenance pratique : L'unité intégrée peut être retirée de sa position d'installation pour inspection et entretien. Cela permet de simplifier la maintenance dans les projets de pompage municipaux, agricoles et industriels.
Applications typiques
- Irrigation agricole et drainage des terres agricoles
- Contrôle des inondations municipales et rejet des eaux pluviales
- Transfert d'eau de rivière, de canal et de réservoir
- Circulation d'eau en aquaculture et dans les étangs à poissons
- Systèmes de circulation d'eau de refroidissement industriels
- Projets de conservation de l'eau et de stations de pompage
- Assèchement des zones basses
- Circulation d'eau paysagère et environnementale
- Drainage d'urgence après de fortes pluies
Comment sélectionner une pompe QSZ ou QSH
La sélection de la pompe doit commencer par le débit et la hauteur manométrique totale requis. Le calcul de la hauteur manométrique doit inclure la différence de niveau d'eau vertical, la perte de charge due au frottement dans la conduite et la résistance locale causée par les vannes, les coudes et les raccords.
L'alimentation électrique disponible doit également être confirmée, y compris la tension, la fréquence et la phase. D'autres informations importantes comprennent la qualité de l'eau, les heures de fonctionnement, la structure d'installation, le niveau d'eau minimum, le diamètre de sortie et la longueur du câble.
Pour les applications à faible hauteur manométrique et très haut débit, une pompe axiale QSZ est généralement considérée en premier. Lorsque le projet nécessite un débit élevé avec une hauteur manométrique modérément plus élevée, une pompe à flux mixte QSH peut offrir une solution hydraulique plus adaptée. La sélection finale doit toujours être vérifiée par rapport à la courbe de performance du modèle.
Informations de commande
Pour recevoir une sélection de pompe et un devis précis, veuillez fournir :
- Débit requis en m³ / h
- Hauteur manométrique totale requise en mètres
- Application et liquide pompé
- Tension, fréquence et phase
- Profondeur d'installation
- Diamètre du tuyau de sortie
- Longueur de câble requise
- Exigences de fonctionnement continu ou intermittent
Sur la base de ces conditions, nous pouvons recommander un modèle de pompe QSZ ou QSH approprié et fournir des données techniques, des dimensions et des conseils d'installation.
Questions fréquemment posées
Quelle est la différence entre les pompes QSZ et QSH ?
La QSZ est une pompe axiale principalement destinée aux applications à très haut débit et faible hauteur manométrique. La QSH est une pompe à flux mixte adaptée aux tâches à haut débit nécessitant une hauteur manométrique modérément plus élevée.
Quelle est la plage de débit de ces pompes ?
La plage de débit disponible est d'environ 260 - 2 880 m³ / h, selon le modèle, la hauteur manométrique et les conditions de fonctionnement.
Quelles puissances de moteur sont disponibles ?
La plage de puissance indiquée est de 7,5 - 55 kW. La puissance correcte du moteur doit être sélectionnée en fonction du point de fonctionnement requis.
La pompe doit-elle fonctionner complètement sous l'eau ?
Oui. Les QSZ et QSH sont des pompes submersibles et doivent fonctionner avec l'unité de pompe immergée au niveau spécifié dans les instructions d'installation.
La pompe peut-elle être personnalisée pour différentes alimentations électriques ?
La tension, la fréquence, la longueur du câble et les exigences de contrôle peuvent être configurées en fonction du projet. Ces exigences doivent être confirmées avant la production.
