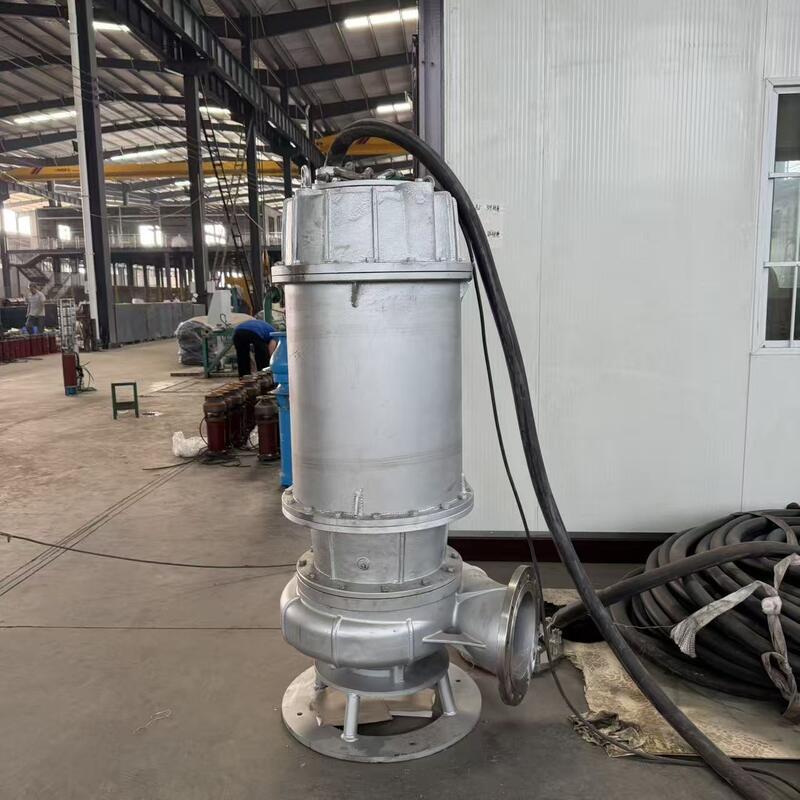

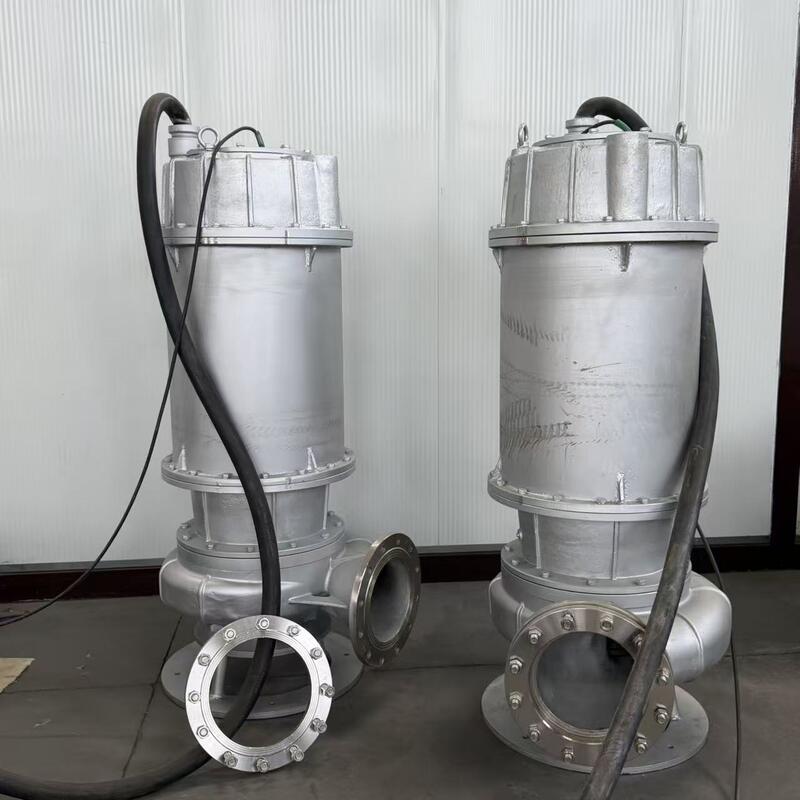

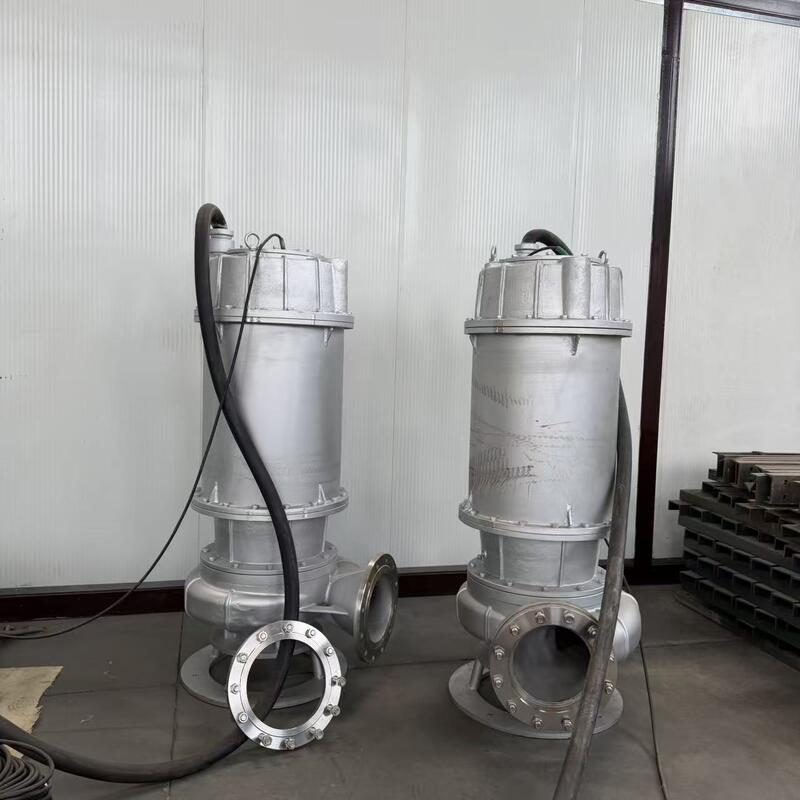

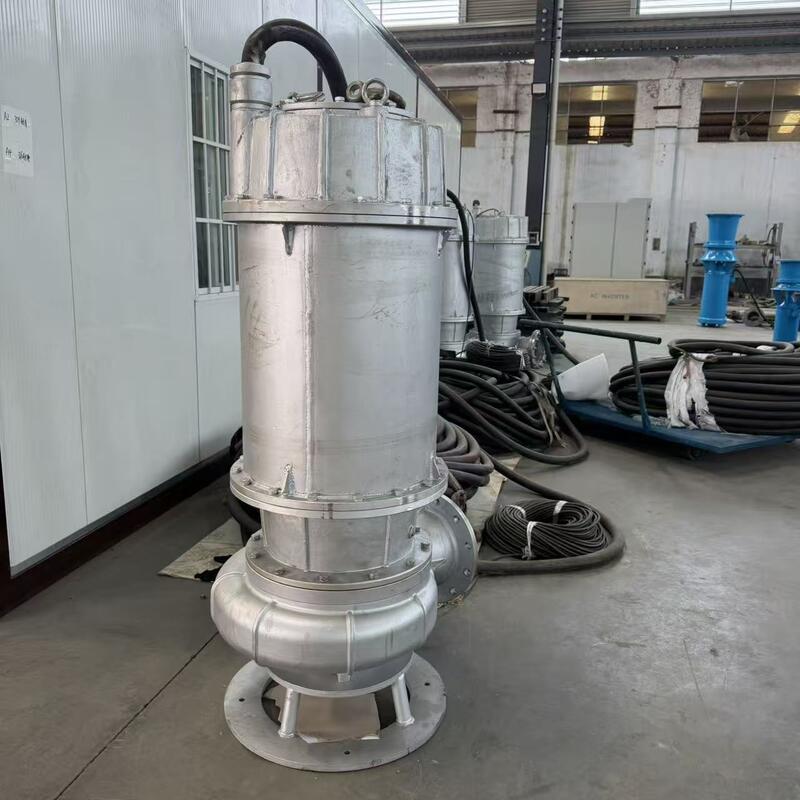

Pompes d'égout submersibles en acier inoxydable avec débit de 80 m3/h et tête de 10 m pour le drainage des eaux usées

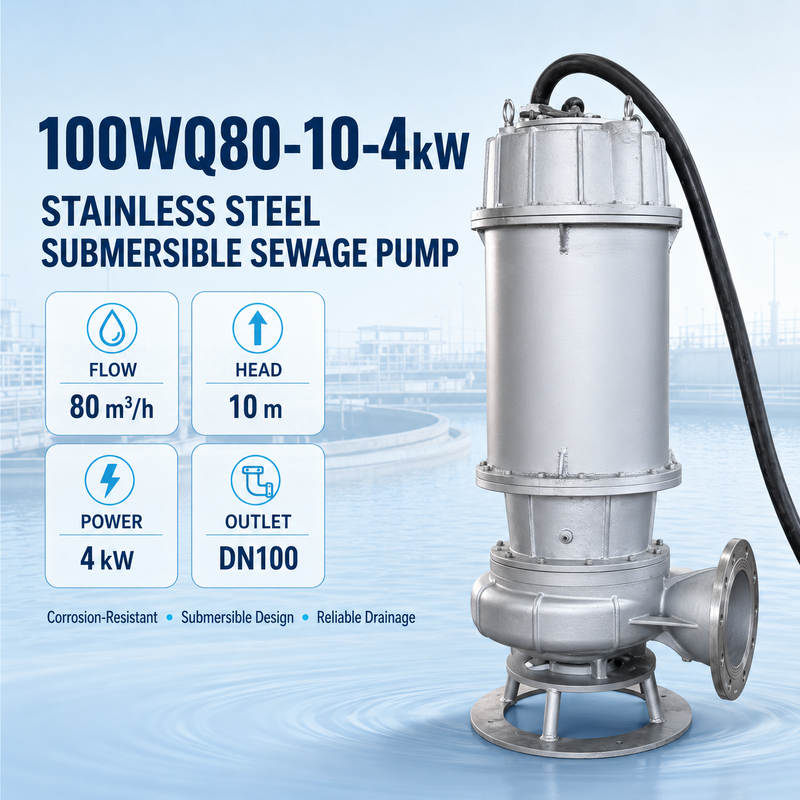

La pompe submersible pour eaux usées en acier inoxydable de 100WQ80-10-4kW est conçue pour le transfert des eaux usées, le rejet des eaux usées, le drainage et les applications de déshydratation.tête nominale de 10 m, et une puissance de moteur de 4 kW, cette pompe a un diamètre de décharge nominal de DN100.

La conception intégrée de la pompe et du moteur fonctionne directement dans le liquide pompé, tandis que la construction en acier inoxydable assure une résistance à la corrosion dans les environnements humides et les applications d'eaux usées.Idéal pour le drainage municipal, traitement des eaux usées industrielles, drainage des bâtiments et évacuation des eaux agricoles.

La tension, la fréquence, la qualité en acier inoxydable, la longueur du câble et les accessoires d'installation peuvent être sélectionnés en fonction des conditions de fonctionnement.

La pompe à eaux usées submersible 100WQ80-10-4kW est constituée d'un moteur submersible, d'un boîtier de pompe, d'une roue, d'un arbre, d'un joint mécanique, d'un câble d'alimentation et d'une connexion de décharge.

Lorsque le moteur démarre, il entraîne la roue à tourner à l'intérieur du boîtier de la pompe.Le liquide est ensuite déchargé par la sortie DN100 et le pipeline connecté.

Comme la pompe fonctionne en dessous du niveau du liquide, aucun tuyau d'aspiration ou système d'amorçage séparé n'est nécessaire.Cette conception permet d'économiser de l'espace d'installation et élimine les problèmes liés à un ascenseur d'aspiration insuffisant.

• Capacité de drainage de 80 m3/h:Convient pour les applications de drainage de volume moyen, y compris les puits de collecte, les réservoirs d'eaux usées, les sites industriels et les espaces souterrains.
• 10 m Tête nominale:Idéal pour les applications à débit élevé et à faible charge, telles que le transfert d'eaux usées à courte distance, le drainage sous-sol et l'élimination des eaux d'inondation.
• Construction en acier inoxydable:Composants humides résistants à la corrosion avec des catégories optionnelles d'acier inoxydable 304, 316 ou 316L en fonction de la composition du liquide, de la concentration de chlorure, de la température et du niveau de corrosion.
• Conception sous-marine compacte:Installable directement à l'intérieur des réservoirs d'eaux usées ou des puits de collecte, réduisant le besoin d'équipements au sol supplémentaires.
• Protection des joints mécaniques:Sépare le liquide pompé de la chambre du moteur.
• Options de commande flexibles:Compatible avec les panneaux de commande et les commutateurs de niveau flottant pour un fonctionnement automatique.

• Évacuation des eaux usées et des eaux usées municipales
• Transfert des eaux usées industrielles
• Ressources usées de transformation des aliments et des boissons
• Drainage des usines et des ateliers
• Drainage des sous-sols et des parkings souterrains
• Construction de puits de collecte et de réservoirs d'eaux usées
• Élimination des eaux usées agricoles et animales
• Dénaturation de l'aquaculture
• Collecte des eaux de pluie et lutte contre les inondations
• Transfert de liquide légèrement corrosif

Avant de choisir une pompe à eaux usées submersible, confirmer les informations de fonctionnement suivantes:

1. Débit requis et tête dynamique totale
2. Composition du liquide, température et valeur du pH
3. Type et diamètre maximum des particules solides
4. Concentration de solides ou de fibres en suspension
5. Voltage, fréquence et phase du site
6. Profondeur du réservoir d'eaux usées et longueur du pipeline
7. Nombre de courbes de tuyauterie, de soupapes et de raccords
8. Méthode d'installation requise
9. Exigences relatives au panneau de commande et au contrôle du niveau du liquide

• 304, 316 ou 316L construction en acier inoxydable
• Longueur du câble d'alimentation personnalisée
• Système d'accouplement automatique
• Chariots de guidage et chaînes de levage
• Commutateurs de niveau flottant
• Panneau de commande de la pompe à eaux usées
• Protection contre la surcharge du moteur et la perte de phase
• Système de commande alternant à double pompe
• Voltage personnalisé
• Moteur à 50 Hz ou 60 Hz

Avant l'installation, vérifiez le câble d'alimentation, l'étanchéité mécanique, les fixations et le boîtier de la pompe.

Utilisez une chaîne de levage ou un dispositif de levage approprié pour abaisser la pompe dans le réservoir d'eaux usées.

Vérifiez et nettoyez régulièrement l'entrée pour éviter que des sacs en plastique, des fibres et de gros débris ne bloquent la roue.Si les eaux usées contiennent de longues fibres, les matériaux facilement enchevêtrés ou les solides de grande taille, confirmer la conception de la roue et le passage maximum des solides avant de commander.

"100" représente un diamètre de décharge de 100 mm. "WQ" identifie une pompe d'égout submersible. "80" indique un débit nominal de 80 m3/h, "10" indique une tête nominale de 10 m et "4kW" est la puissance du moteur.

Il peut gérer les eaux usées contenant des solides en suspension et certaines particules solides.Le passage maximal des solides dépend de la conception de la roue et du conduit d'écoulement interne et doit être confirmé avant de commander.

La pompe peut être fabriquée avec des composants en acier inoxydable 304, 316 ou 316L.et température de fonctionnement.

Oui, des interrupteurs flottants et un panneau de commande permettent d'allumer et d'arrêter automatiquement la pompe en fonction du niveau de liquide.

Oui. Les configurations 50 Hz et 60 Hz sont disponibles. Veuillez fournir la tension, la fréquence et la phase requises lors de la demande de devis.
