Pompe centrifuge verticale en ligne monocellulaire SLG

Description de produit

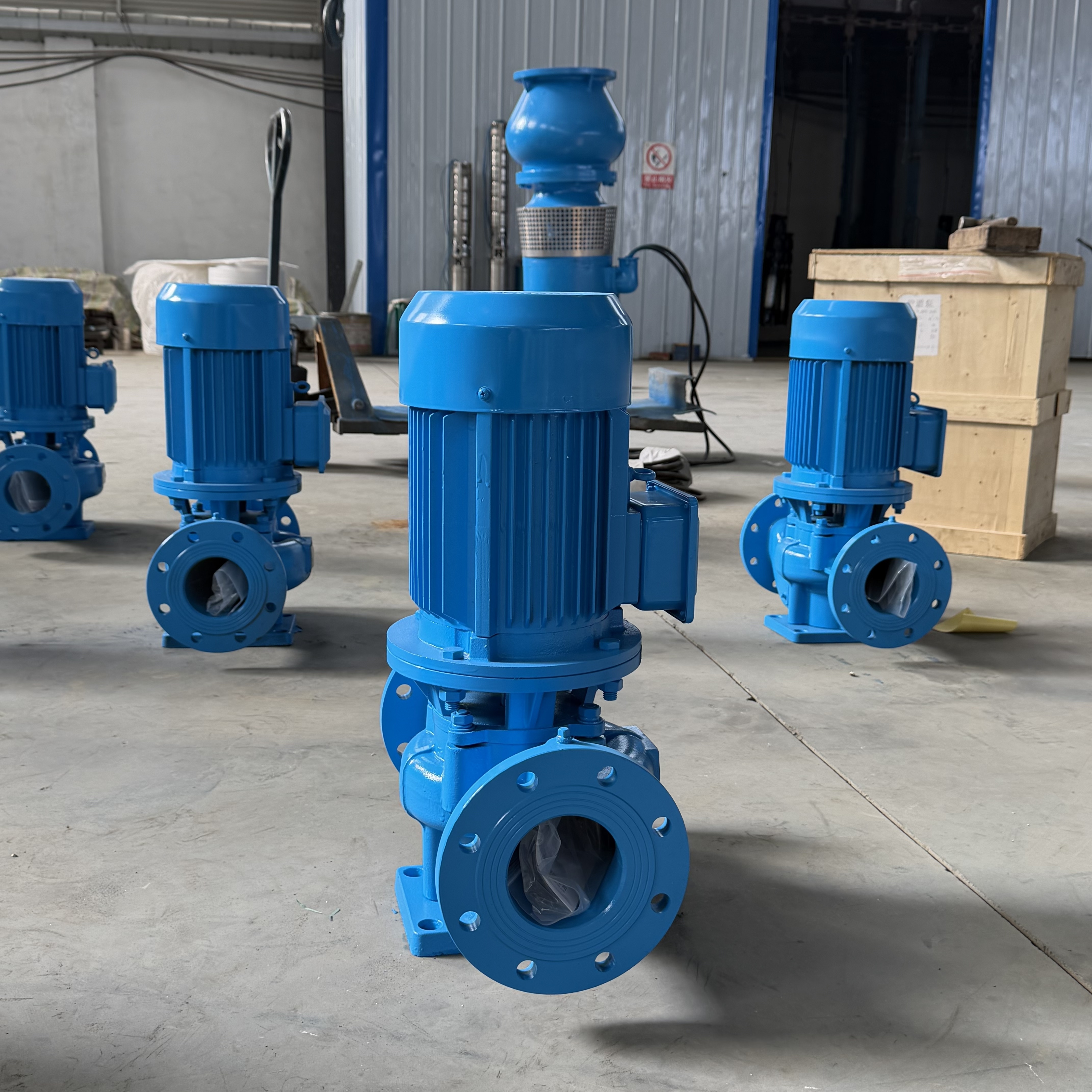

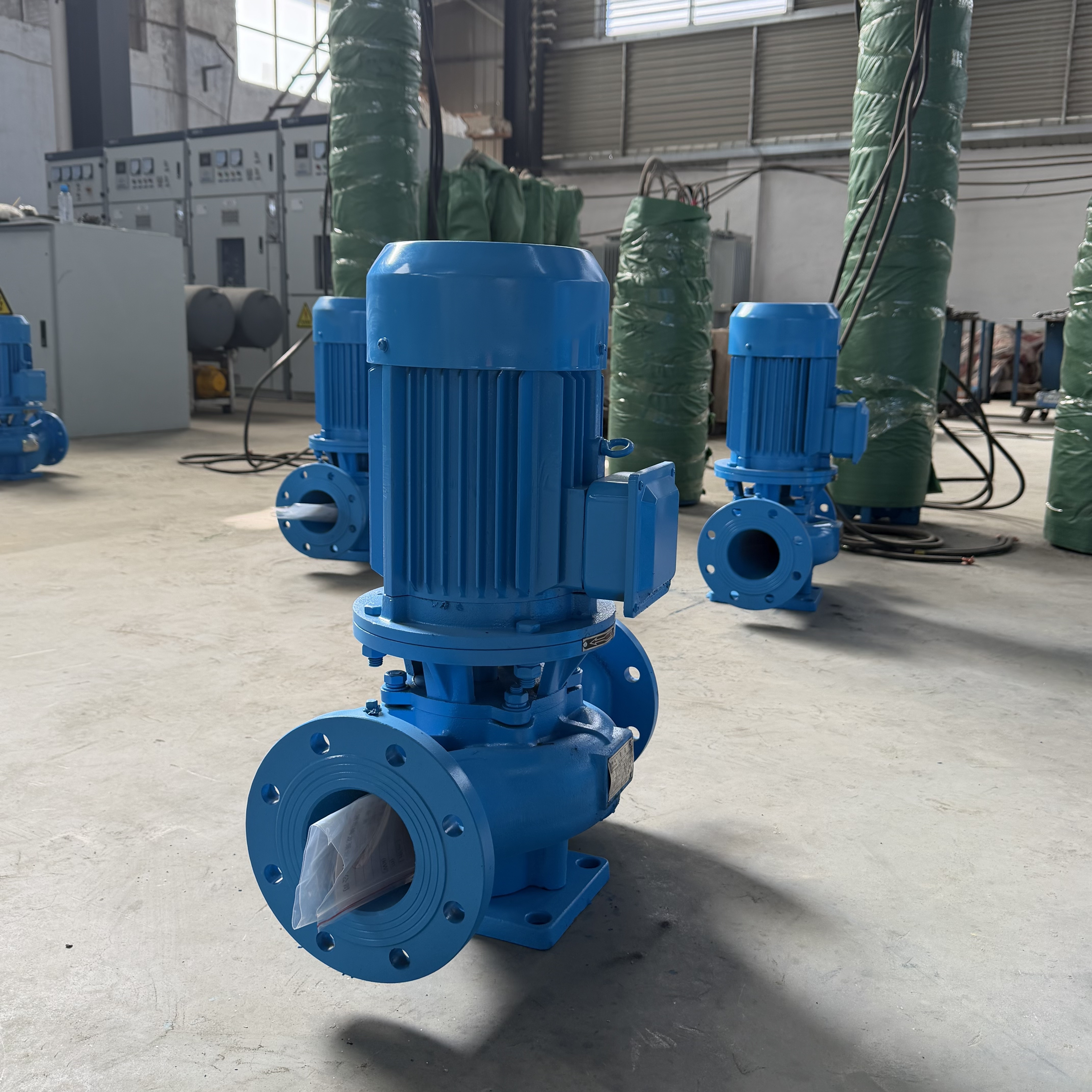

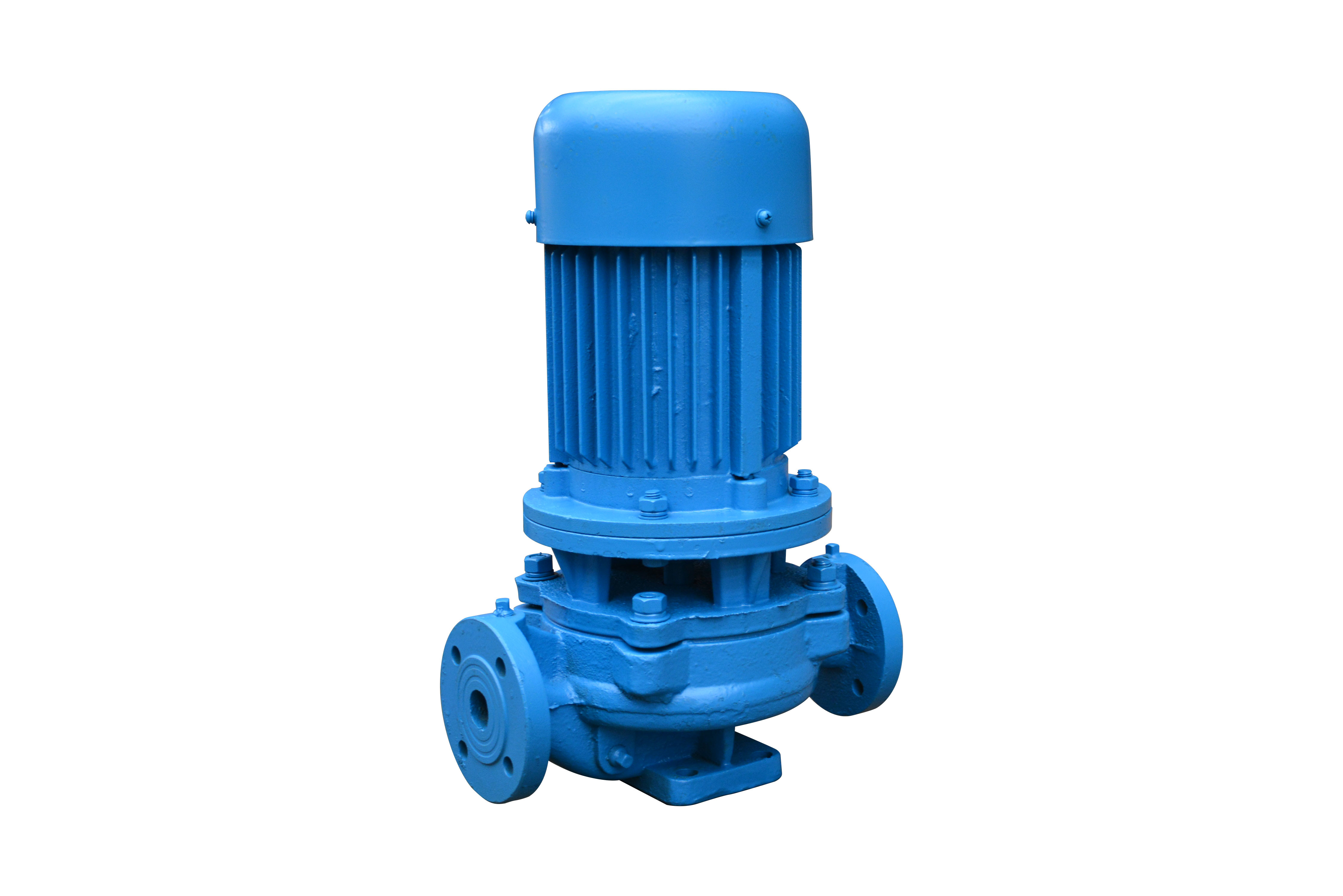

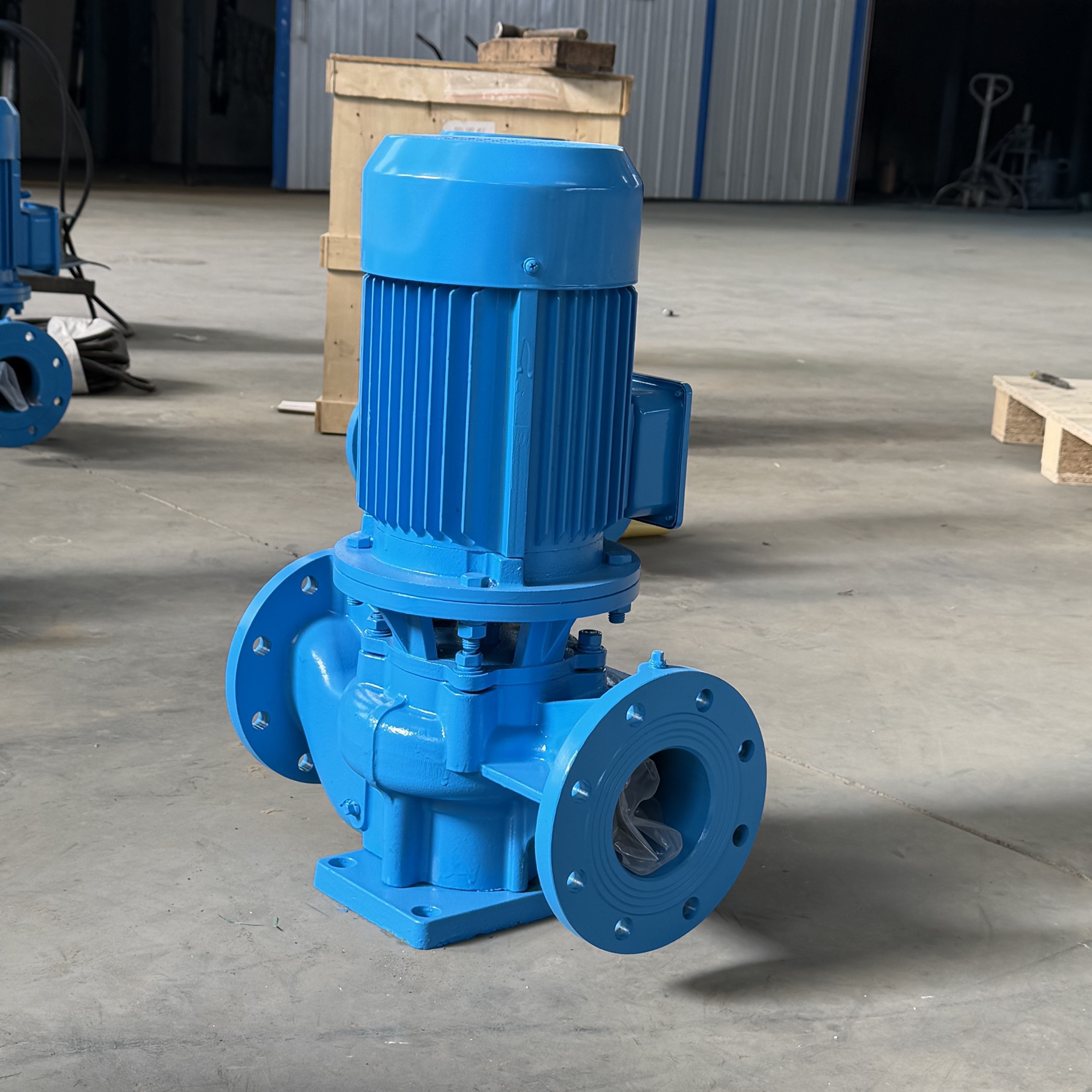

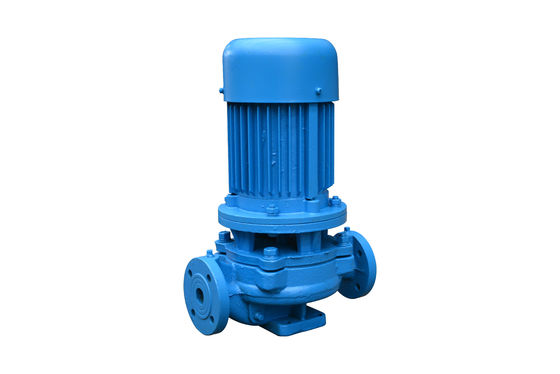

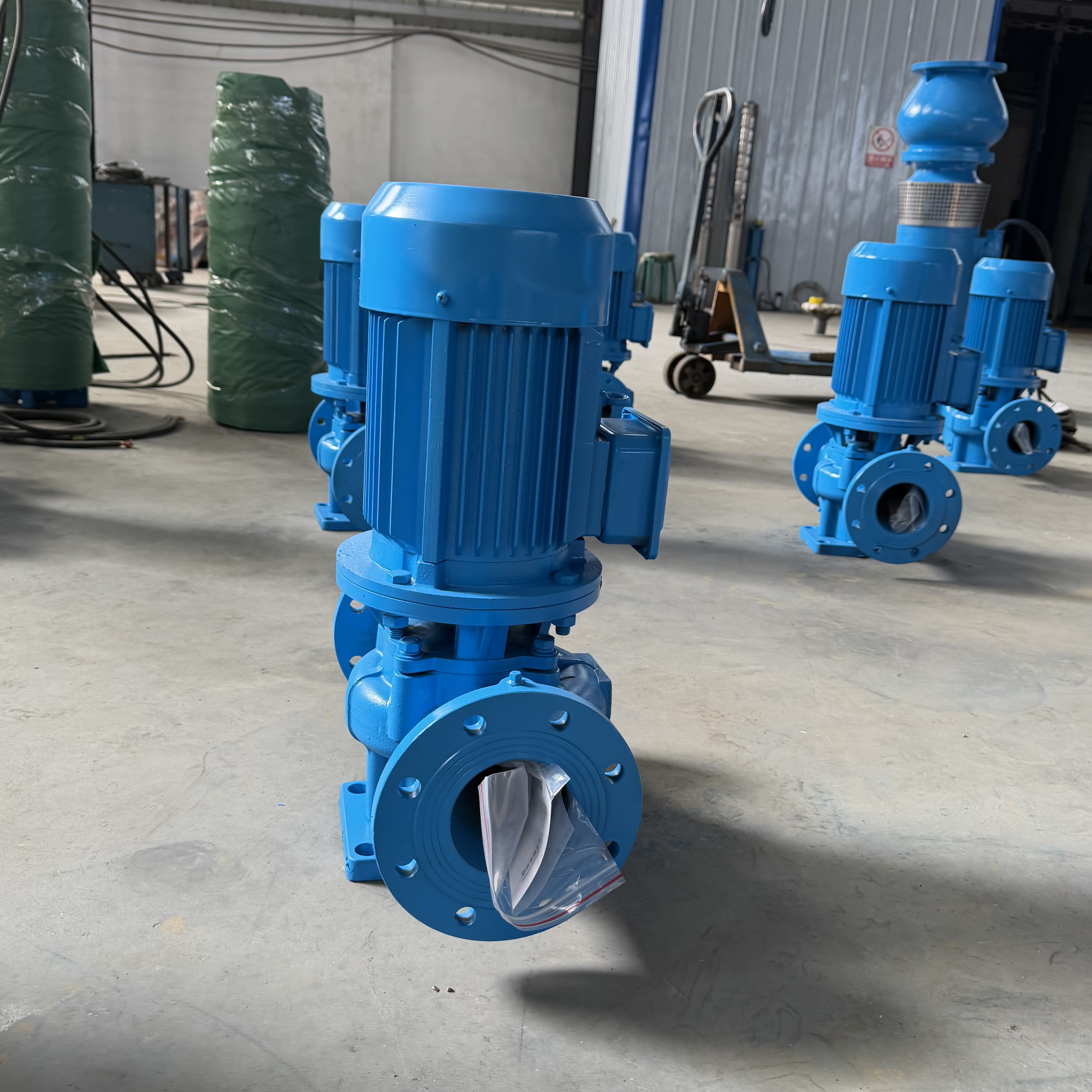

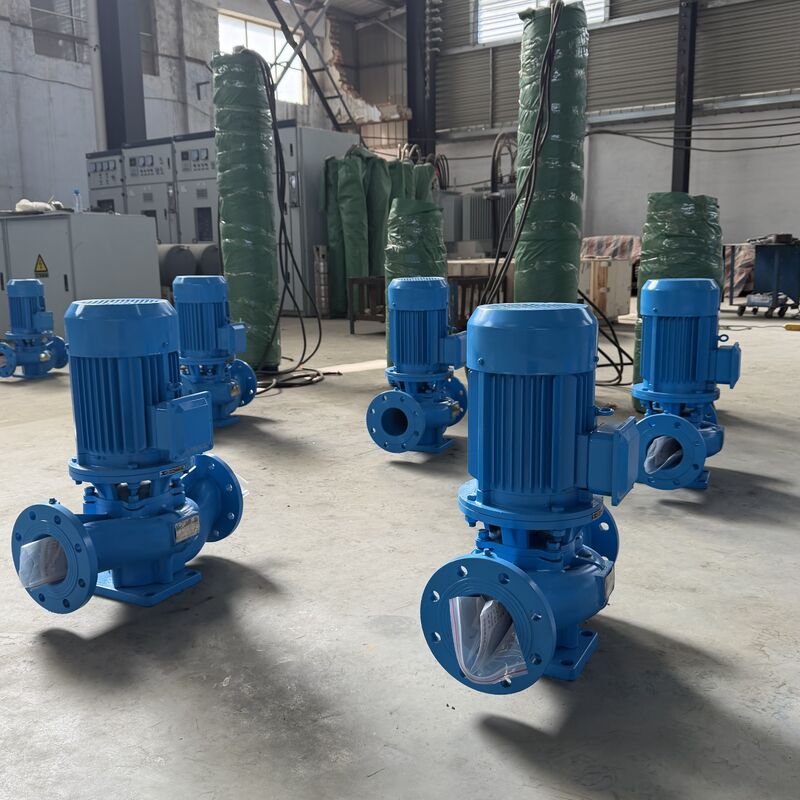

Pompes centrifuges en ligne verticales à un seul étage SLG

Vue d'ensemble du produit

La pompe centrifugeuse en ligne verticale à un seul étage SLG est conçue pour transporter de l'eau propre et d'autres liquides aux propriétés physiques et chimiques similaires à celles de l'eau propre.
Il est largement utilisé dans les systèmes d'approvisionnement en eau et de drainage industriels et municipaux, la pressurisation des immeubles de grande hauteur, l'irrigation des paysages, la lutte contre les incendies, le transfert d'eau sur de longues distances,Systèmes de circulation HVAC, la circulation de l'eau chaude et froide dans les salles de bains et les applications d'équipement de soutien.

Température de fonctionnement:T < 80°C

II. Caractéristiques structurelles

1. Structure verticale en ligne
   La pompe présente une conception verticale en ligne avec des diamètres d'entrée et de sortie identiques alignés sur la même ligne centrale.
   La conception compacte et esthétique nécessite un minimum d'espace au sol et réduit les coûts de construction.

2. Conception compacte et équilibrée
   La roue est montée directement sur l'arbre moteur étendu, ce qui donne une courte longueur d'axe et une structure compacte.
   La configuration de roulement optimisée de la pompe et du moteur équilibre efficacement les charges radiales et axiales pendant le fonctionnement, assurant une performance en douceur avec une faible vibration et un faible bruit.

3. Sécurisation fiable des puits
   Le joint de l'arbre adopte un joint mécanique ou une configuration de joint mécanique combinée, avec des anneaux d'étanchéité en alliage de titane importés, des jointures mécaniques à haute température moyennes,et matériaux d'alliages durs.
   Cette conception résistante à l'usure allonge considérablement la durée de vie du joint mécanique.

4. Facile à installer et à entretenir
   L'entretien peut être effectué sans démanteler le système de tuyauterie. Il suffit de retirer les écrous de base d'accouplement pompe-moteur pour extraire l'ensemble complet du rotor.

5. Modes de fonctionnement flexibles
   Les pompes peuvent fonctionner en série ou en parallèle selon le débit et la tête requis.

6. Options d'installation multiples
   L'installation verticale ou horizontale peut être sélectionnée pour répondre aux différentes exigences de disposition des pipelines.

III. Les demandes

La pompe de tuyauterie verticale SLG est adaptée à la pressurisation et à la circulation de l'eau chaude dans des industries telles que la métallurgie, le traitement chimique, la fabrication textile, le travail du bois,et fabrication du papier.
Il est également largement utilisé dans les chaudières, les hôtels, les salles de bains, les maisons d'hôtes et les systèmes de circulation de chauffage résidentiel urbain.

Température de fonctionnement maximale:≤ 80°C

IV. Installation et fonctionnement

Démarrage et exploitation

1. Faites tourner manuellement le ventilateur de refroidissement du moteur.

2. Tourner l'arbre de la pompe à la main pour permettre au liquide lubrifiant de pénétrer dans les faces mécaniques du joint.

3. Appuyez sur la pompe et sur l'air d'évacuation: ouvrez la soupape d'admission pour permettre au liquide de remplir complètement la chambre de la pompe et la conduite, assurant ainsi l'étanchéité de la conduite d'aspiration.

4. Fermez la vanne de décharge pour réduire le courant de départ.

5. Allumez la puissance et démarrez brièvement le moteur pour confirmer la bonne direction de rotation.
   Vu de l'extrémité du ventilateur du moteur, la rotation devrait êtredans le sens horaire.

6. Ouvrez progressivement la vanne de décharge et réglez-la de manière à maintenir la pompe en fonctionnement dans les conditions nominales.

7. Si des bruits anormaux ou inhabituels se produisent pendant le fonctionnement, arrêtez immédiatement la pompe pour inspection.

8. La fuite normale du joint mécanique doit être inférieure à3 gouttes par minute.
   Vérifiez l'élévation de la température du moteur et du roulement.inférieure à 70°CEn cas de dépassement, enquêtez sur la cause.

Procédure de fermeture

1. Fermez la vanne de décharge.

2. Coupez l'alimentation et arrêtez le moteur.

3. Fermez la valve d'entrée.

4. Si la pompe doit être hors service pendant une longue période, vider la pompe de tout le liquide.

V. Troubleshooting et solutions

1La pompe ne fournit pas d' eau.

Les causes possibles

• Valve d'entrée ou de sortie fermée; passage de débit de tuyauterie ou de roue bloqué

• Direction incorrecte de rotation du moteur ou perte de phase provoquant une vitesse faible

• Fuite d'air dans le tuyau d'aspiration

• Pompes non entièrement chargées; air piégé dans la chambre de la pompe

• L'approvisionnement en eau d'admission est insuffisant, la prise d'aspiration est excessive ou la soupape de pied fuit

• Résistance excessive de la conduite ou mauvaise sélection de la pompe

Les solutions

• Inspecter et éliminer les obstructions

• Une rotation du moteur correcte et des connexions électriques sécurisées

• Resserrer les surfaces d'étanchéité pour éliminer les fuites d'air

• Préparer complètement la pompe et la ventilation de l'air

• Arrêter la pompe et inspecter les conditions d'aspiration

• Réduire les courbes du pipeline ou sélectionner une pompe appropriée

2Taux de débit insuffisant

Les causes possibles

• Comme le point 1

• Blocage du passage du tuyau, de la roue ou de la pompe; accumulation d'écailles; ouverture insuffisante de la vanne

• Basse tension

• Usure de l'impulseur

Les solutions

• Suivre les solutions du point 1

• Supprimer les obstructions et réajuster l'ouverture de la vanne

• Stabilisez la tension

• Remplacer la roue

3. Consommation excessive d'énergie

Les causes possibles

• Opération au-delà du débit nominal

• Aspiration trop élevée

• Dégraissage des roulements

Les solutions

• Ajustez le débit en étouffant la vanne de décharge

• Réduire la portance d'aspiration

• Remplacer les roulements

4. Bruit ou vibration anormaux

Les causes possibles

• Soutien instable des pipelines

• Air mélangé dans le liquide

• Cavitation

• Les dommages causés

• Surcharge et surchauffe du moteur

Les solutions

• Sécurisez le pipeline.

• Augmentation de la pression d'aspiration et de l'aération

• Réduire le niveau de vide

• Remplacer les roulements

• Ajuster les conditions de fonctionnement

5Surchauffe du moteur

Les causes possibles

• Débit excessif provoquant une surcharge

• Friction mécanique

• Dommages au roulement du moteur

• Voltage insuffisant

Les solutions

• Ventilateur de décharge à gaz

• Inspecter et éliminer les frottements

• Remplacer les roulements

• Stabilisez la tension

6Fuite de pompe

Les causes possibles

• Usure des joints mécaniques

• Des trous ou des fissures dans le boîtier de la pompe

• Surfaces d'étanchéité inégales

• Boulons de montage en vrac

Les solutions

• Remplacer le joint mécanique

• Réparation ou remplacement du boîtier de soudure

• Finition des surfaces d'étanchéité

• Resserrer les boulons
